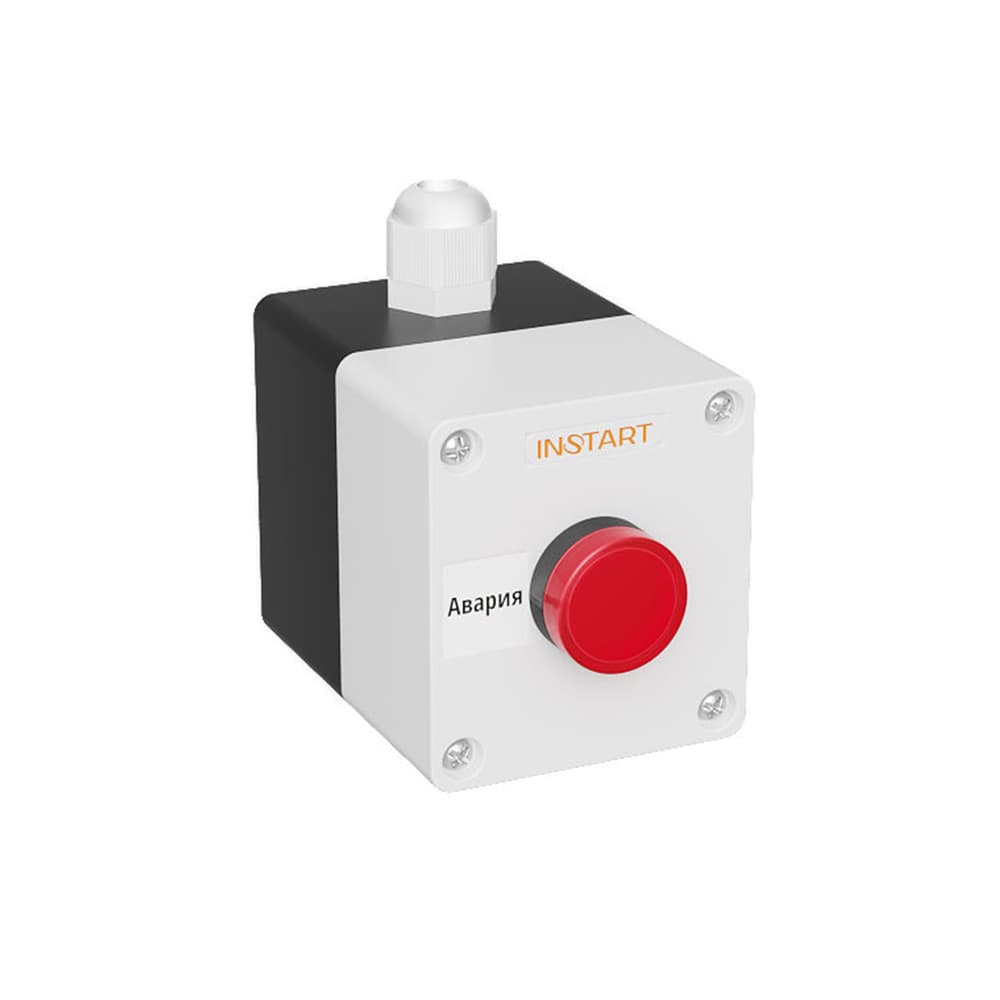

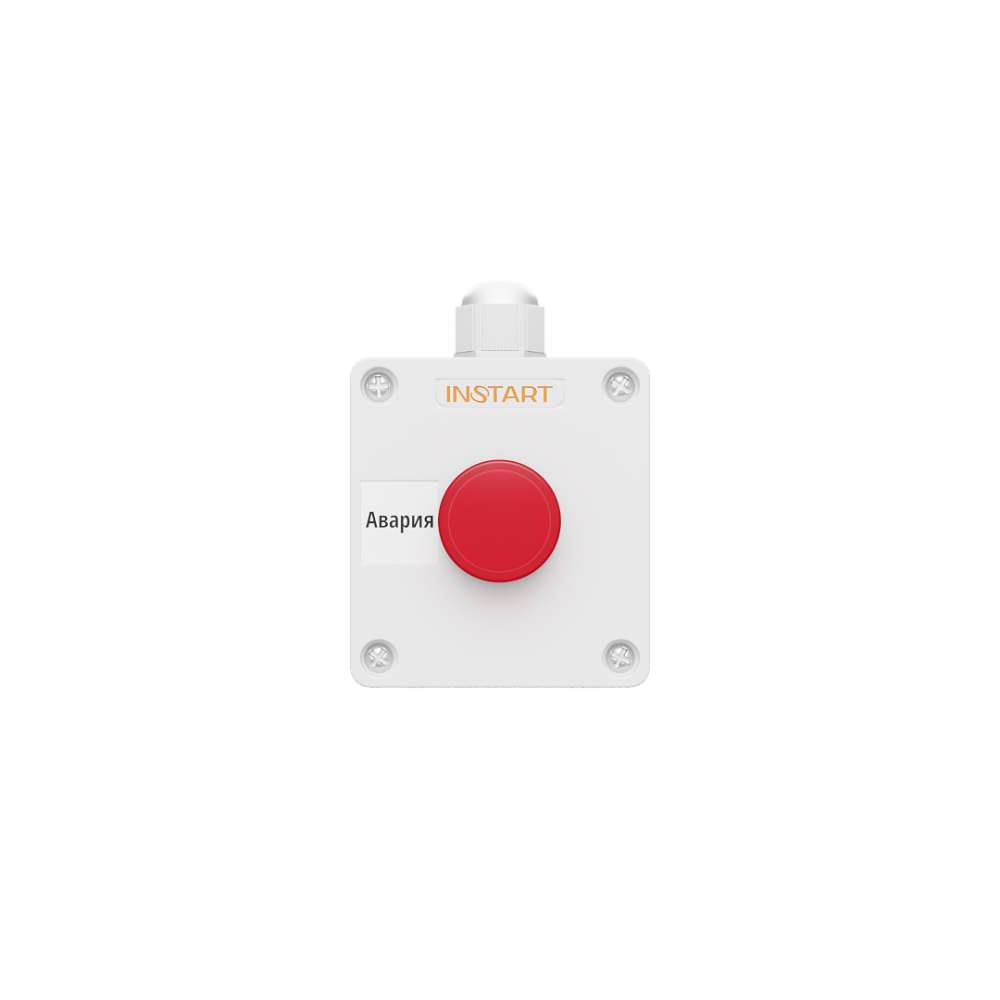

Пульт дистанционного управления INSTART ПУ-1-500
ПУ-1-500 - одноместный пульт управление оснащённый лампой 220 В.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Детали
ПУ-1-500 - одноместный пульт управление оснащённый лампой 220 В. Предназначен для индикации. Включение индикации осуществляется посредством изменения состояния многофункционального релейного выхода.
—
—
—
—
—
—
—
—
—
Пульт управления (ПУ) — предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.
Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.
Характеристики
Система обозначений
ПУ-1- ХYZ
| ПУ-1 - корпус кнопочного поста на 1 место. Х - тип индикатора: 0 - индикация отсутствует. 1 - лампаLEDзеленая, матрица 22 мм. напряжение 24VDC. 2 - лампаLEDзеленая, матрица 22 мм. напряжение 230VAC. 3 - измеритель аналоговых сигналов ИТП-14, матрица 22 мм. 4 - лампаLEDкрасная, матрица 22 мм. напряжение 24VDC. 5 - лампаLEDкрасная, матрица 22 мм. напряжение 230VAC. 6 — измеритель аналоговых сигналов ИТП-11, матрица 22 мм. Y - кнопки/переключатели: 0 - кнопки/переключатели не устанавливаются. 1 - переключатель с фиксацией 2 позиции 1НО, матрица 22 мм. 2 - переключатель с фиксацией 3 позиции 2НО, матрица 22 мм. 3: - кнопка зеленая Пуск 1НО, матрица 22 мм. - кнопка красная Стоп 1НЗ+1НО, матрица 22 мм. 4: - кнопка зеленая Пуск 1НО, матрица 22 мм. - кнопка красная Стоп 1НЗ+1НО, матрица 22 мм. - переключатель с фиксацией 2 позиции 1НО, матрица 22 мм. 5: - кнопка зеленая Пуск 1НО, матрица 22 мм. - кнопка красная Стоп 1НЗ+1НО, матрица 22 мм. - кнопка черная Реверс 1НО, матрица 22 мм. 6 - комбинированная кнопка Пуск-Стоп, матрица 22 мм. Z- потенциометр. 0 - потенциометр не устанавливается. 1 - потенциометр 5 кОм 2 Вт. |
Габаритные размеры
—
—
—
—
—
—
—
| Серия ПУ | Габаритные размеры, мм | ||
| Д | Ш | Г | |
| ПУ-1-ХYZ | 105 | 72 | 95 |
Установочные размеры
| Серия ПУ | Установочные размеры, мм | |
| Д | Ш | |
| ПУ-1-ХYZ | 49 | 54 |
| Производитель | INSTART |
| Серия | FCI, LCI, MCI, SBI, SDI, SSI |
| Совместимость | Преобразователи частоты, Устройства плавного пуска |
| Функции | Нет |
| Индикация | Авария |
