Описание

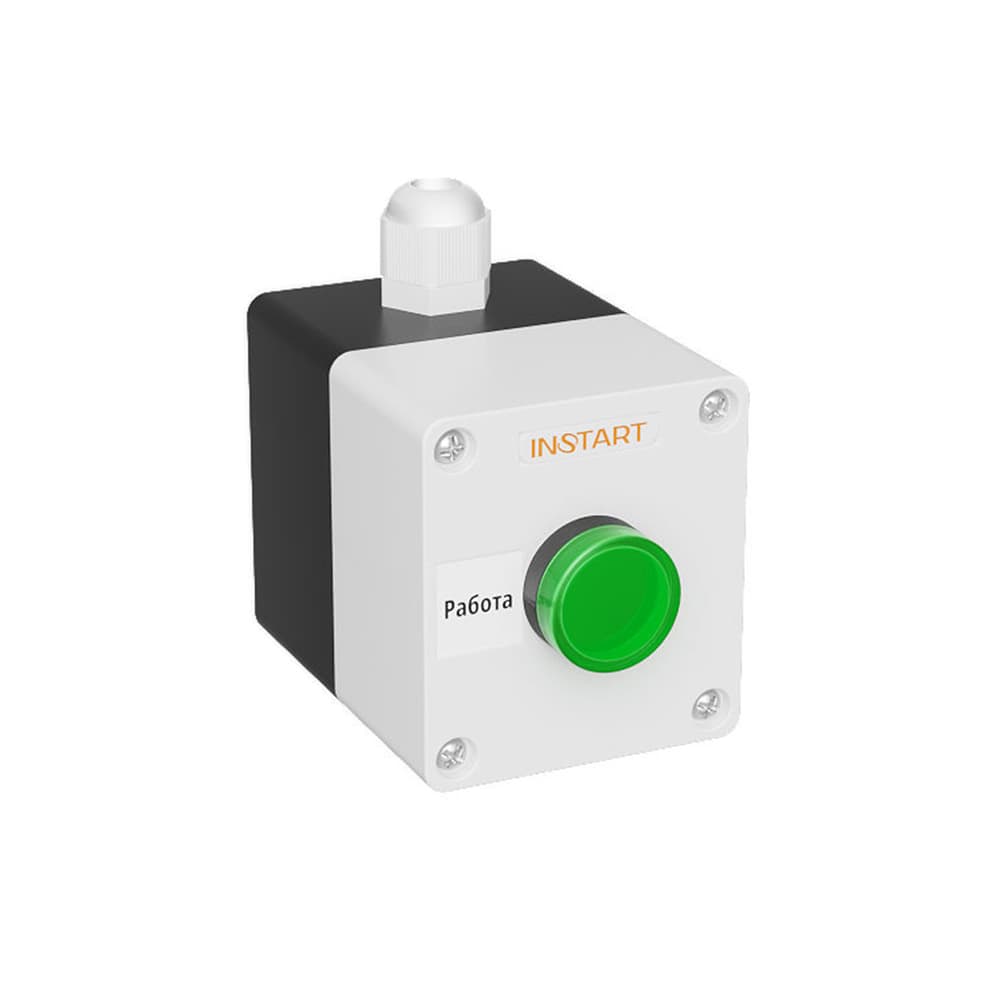

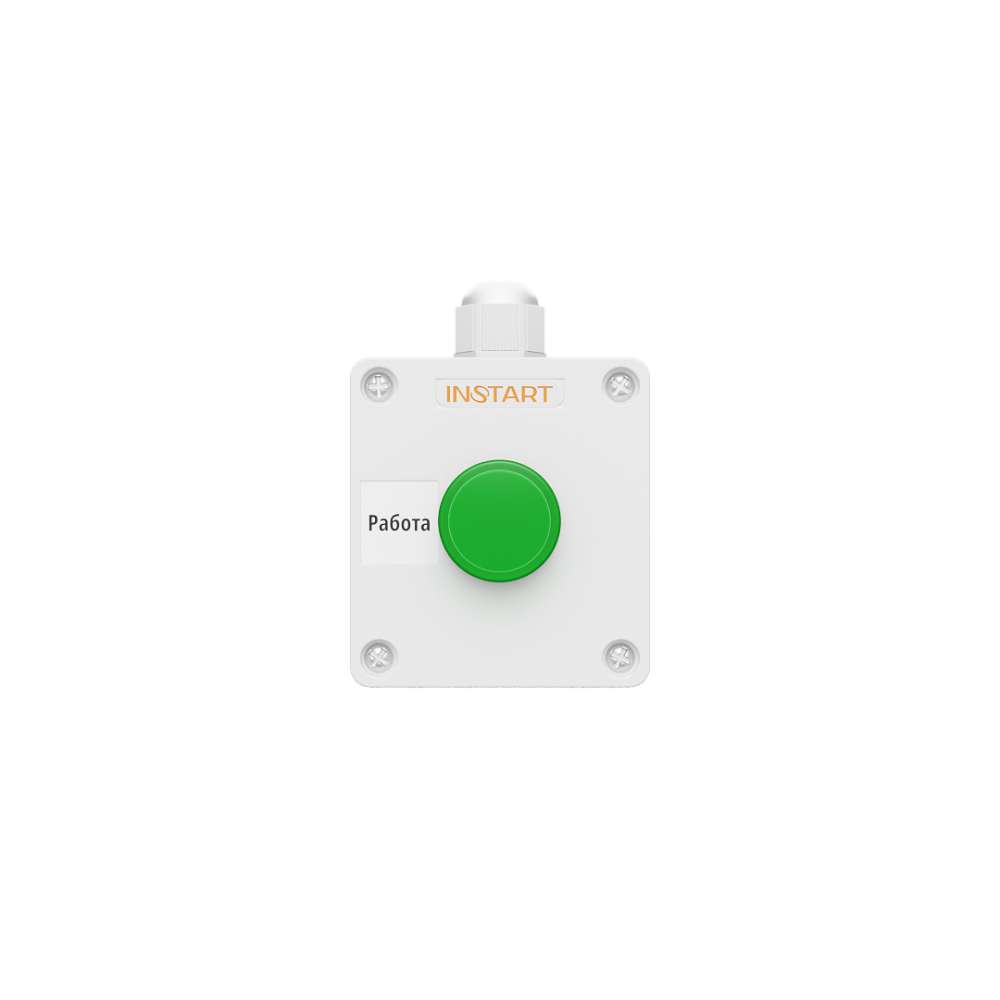

ПУ-1-100 – одноместный пульт управления со встроенной лампой 24 В. Предназначен для индикации состояния преобразователя частоты/устройства плавного пуска.
Пульт управления (ПУ) — предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.
Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.
Характеристики
Система обозначений
ПУ-1- ХYZ
ПУ-1 – корпус кнопочного поста на 1 место.
Х – тип индикатора: Y – кнопки/переключатели: Z– потенциометр. |
Габаритные размеры
—
—
—
—
—
—
—
Серия ПУ | Габаритные размеры, мм | ||
Д | Ш | Г | |
ПУ-1-ХYZ | 105 | 72 | 95 |
—
—
Установочные размеры
Серия ПУ | Установочные размеры, мм | |
Д | Ш | |
ПУ-1-ХYZ | 49 | 54 |
