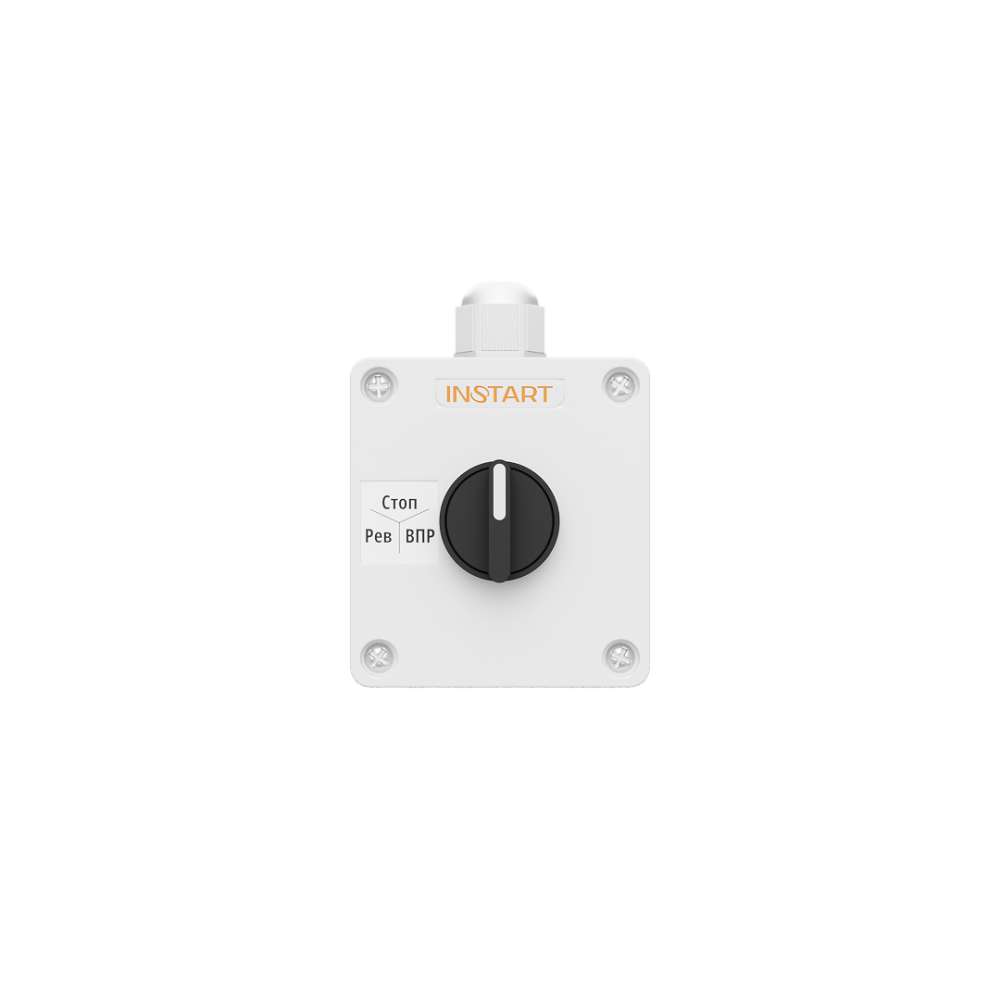

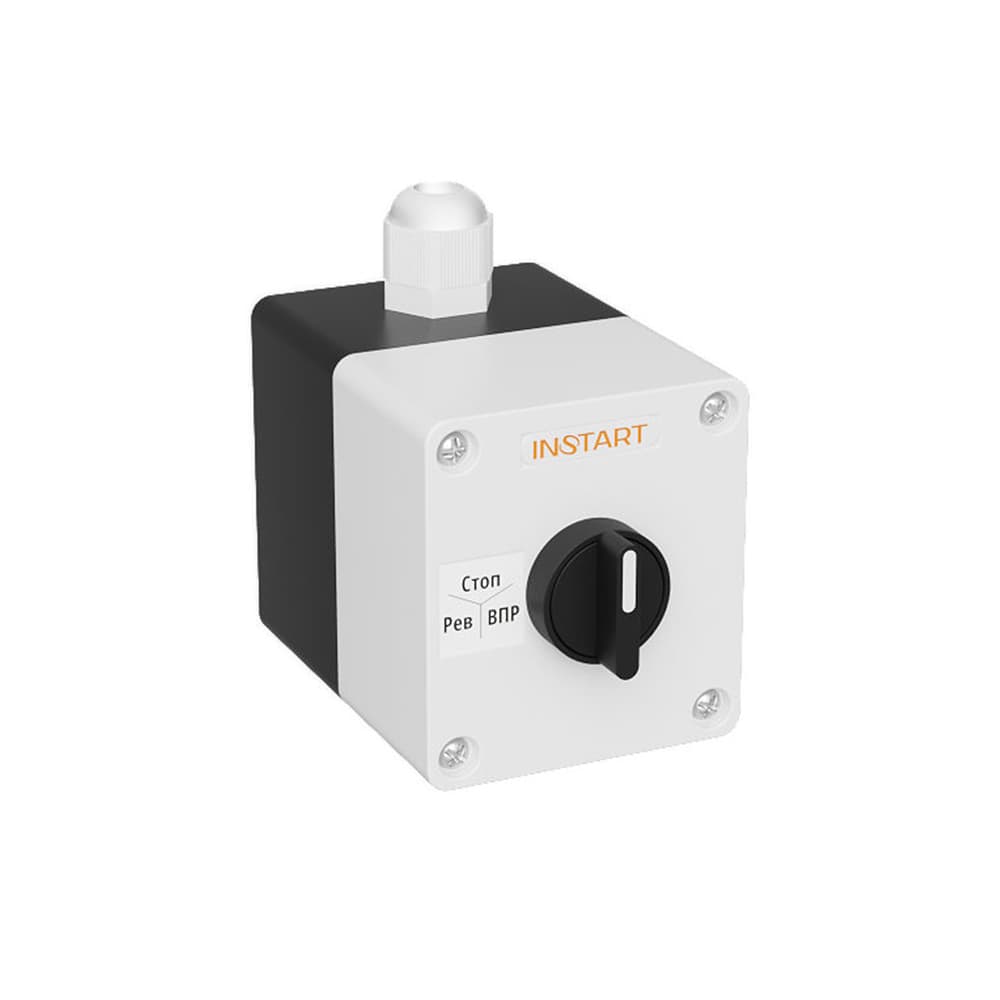

Пульт дистанционного управления INSTART ПУ-1-020

ПУ-1-020 – одноместный пульт управления со встроенным 3-х позиционным переключателем.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

ПУ-1-020 – одноместный пульт управления со встроенным 3-х позиционным переключателем. Предназначен для управления Пуском-остановом и направлением вращения электродвигателя.

Пульт управления (ПУ) — предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

Характеристики

Система обозначений

ПУ-1- ХYZ

ПУ-1 – корпус кнопочного поста на 1 место.

Х – тип индикатора:
0 – индикация отсутствует.
1 – лампаLEDзеленая, матрица 22 мм. напряжение 24VDC.
2 – лампаLEDзеленая, матрица 22 мм. напряжение 230VAC.
3 – измеритель аналоговых сигналов ИТП-14, матрица 22 мм.
4 – лампаLEDкрасная, матрица 22 мм. напряжение 24VDC.
5 – лампаLEDкрасная, матрица 22 мм. напряжение 230VAC.
6 — измеритель аналоговых сигналов ИТП-11, матрица 22 мм.

Y – кнопки/переключатели:
0 – кнопки/переключатели не устанавливаются.
1 – переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2 – переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.

Z– потенциометр.
0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.

Габаритные размеры

width=492

Серия ПУ Габаритные размеры, мм
Д Ш Г
ПУ-1-ХYZ 105 72 95

Установочные размеры

width=205

Серия ПУ Установочные размеры, мм
Д Ш
ПУ-1-ХYZ 49 54
Производитель

INSTART

Совместимость

Преобразователи частоты

Серия

FCI, LCI, MCI, SDI

Функции

Пуск/Останов + Реверс

Индикация

Нет
