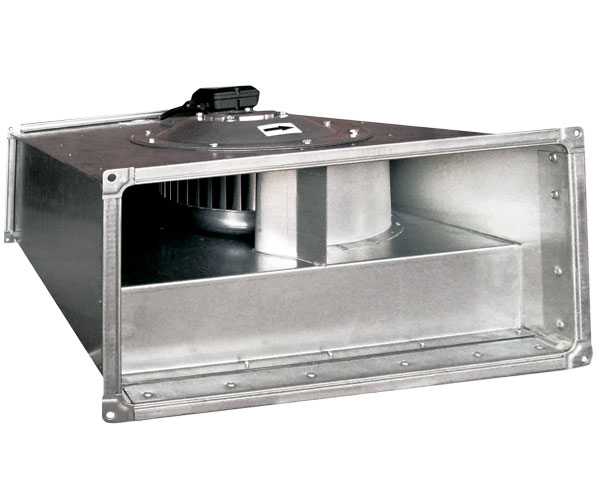

Канальные вентиляторы ВКП

Канальные вентиляторы ВКП могут работать как на приток свежего воздуха, так и на вытяжку загрязненного воздуха из помещений. Вентиляторы канальные прямоугольные ВКП успешно используются для организации контролируемого воздухообмена в жилых, общественных, административных и небольших промышленных зданиях. Рабочая среда – уличный воздух или воздух помещений, содержание пыли в котором не превышает 0,1 г/м.куб. Предельная температура воздушного потока – плюс 60°С при относительной влажности до 80%.

Вентилятор ВКП - конструктивные особенности

Канальные вентиляторы ВКП выпускаются моноблочными в полностью собранном и готовом к монтажным работам виде. Конструктивно вентилятор ВКП представляет собой коробчатый корпус прямоугольного сечения из тонколистовой оцинкованной стали, в котором размещены рабочее колесо радиального типа с загнутыми вперед лопастями и асинхронный электропривод (одно- или трехфазный). Вентилятор прямоугольный канальный ВКП допускается устанавливать в разрыв воздуховодов в любом монтажном положении (горизонтально, вертикально или под углом). На торцах корпуса имеются фланцы для подсоединения агрегата к воздуховодам вентсети посредством шинореек. Для надежной герметизации монтажного стыка и исключения утечек рекомендуется использовать уплотнительные ленты и герметики. Степень защиты корпуса от пыли и влаги – IP54. Размеры вентиляторов ВКП унифицированы в соответствии со стандартными типоразмерами прямоугольных воздуховодов. Для защиты вентилятора канального ВКП от перегрева в его конструкции предусмотрены термоконтакты, отключающие агрегат при достижении +60°С. Повторное включение происходит автоматически, когда температура падает.

Общие сведения

• Одно- или трехфазный асинхронный двигатель с вперед загнутыми лопатками; • Варианты исполнения мотор-колес: «Стандарт»; • Два варианта корпуса: - оцинкованная сталь; - шумоизолированный корпус из оцинкованной стали и звукопоглощающего наполнителя; • Рабочее напряжение: однофазные – 1~230В; трехфазные – 1~400В; • Класс изоляции корпуса: IP54; • Монтаж: уголок шина.

Основные выпускаемые типоразмеры

Условия эксплуатации вентилятора ВКП

Канальные прямоугольные вентиляторы ВКП могут эксплуатироваться при следующих условиях: - климатическое исполнение – У по ГОСТ 15150; - температурный диапазон окружающей среды – от -40°С до +40°С; - категория размещения – 3 и 2 (отапливаемые и неотапливаемые помещения). Вентиляторы канальные ВКП выпускаются заводом-изготовителем в восьми типоразмерах. В дополнительную комплектацию могут быть включены: - шумоглушитель; - канальный фильтр; - электрический нагреватель; - обратный клапан; - устройство для регулирования оборотов. Также любая из моделей вентиляторов ВКП может иметь следующие исполнения: - стандартное исполнение – корпус из оцинкованной стали (ВКП); - малошумные (ВКП-Б); - в шумоизолированном корпусе (ВКП-Ш); - с наружным размещением привода (ВКПН); - в кухонном варианте с наружным размещением привода (ВКПН-КХ).
