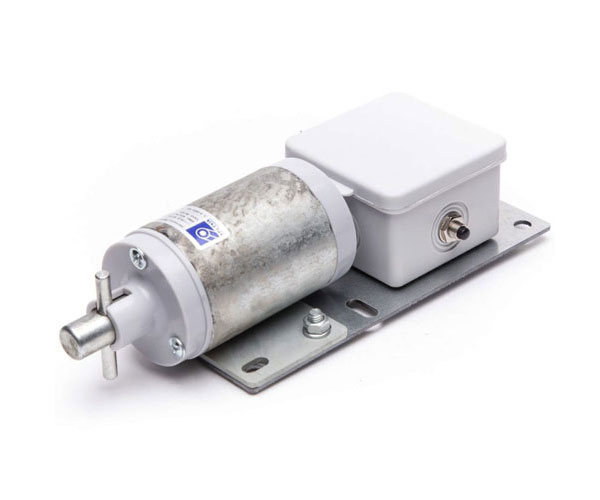

Электромагнитный привод SPUTNIK ЭМП53КП-230, ЭМП53КП-24
Электромагнитный привод (ЭМП) предназначен для управления клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, и системах противопожарной вентиляции, а также используется в качестве запирающего устройства различных систем.
Принцип действия и монтаж
Электромагнитный привод устанавливается на непосредственно корпус клапана.
При подаче напряжения на катушку электромагнита якорь под действием магнитного поля втягивается и освобождает зацеп исполнительного механизма клапана, предусмотренного конструкцией данного клапана.
Возврат якоря в исходное положение, после отключения тока, производится под действием пружины.
Устройство содержит площадку с клеммной коробкой, дополнительным концевым микропереключателем, контролирующим крайние положения и кнопку контроля.
Характеристики
| Номинальное напряжение ЭМП53КП-230, ЭМП53КП-24 | ~220/230 В~ 50/60 Гц ~/= 24 В |
| Потребляемая мощность (не более) | 45 Вт ~220/230 В ~ 50/60 Гц, 120 Вт ~/=24 В |
| Тяговое усилие (не менее) | 150 Н ~220/230 В ~ 50/60 Гц, 70 Н ~/=24 В |
| Номинальный ход якоря | 5,5 мм |
| Время срабатывания (не более) | 0,09 с |
| Режимы работы по ГОСТ 19264-82 | ПВ 40%, время цикла ≤ 60 с |
| Класс защиты по ГОСТ 12.2.007.0-75 | 0I |
| Степень защиты корпуса | IP 54 |
| Климатическое исполнение | УХЛ3 |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -25°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Масса | (не более) 1,3 кг |
| Гарантия | 24 месяца |
