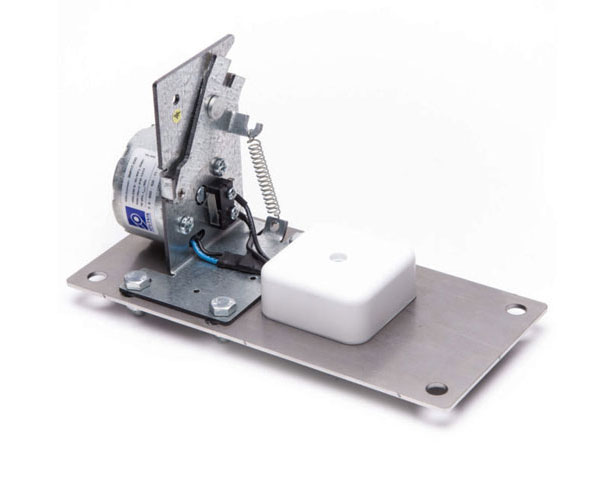

Электромагнитный привод SPUTNIK ЭМП17КП

Электромагнитный привод (ЭМП) предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленными в системах вентиляции и кондиционирования.

Артикул: ЭМП17КП Категории: ,

Спецпредложение

Для получения скидки, заполните контактную форму

Электромагнитный привод SPUTNIK ЭМП17КП-230, ЭМП17КП-24

Электромагнитный привод (ЭМП) предназначен для управления клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, и системах противопожарной вентиляции, а также используется в качестве запирающего устройства различных систем.

Принцип действия
При подаче напряжения на катушку электромагнита якорь под действием магнитного поля втягивается и воздействует на исполнительный механизм. Рычаг исполнительного механизма освобождает рычаг концевого выключателя (положение «откр.»). Взвод исполнительного механизма и возврат якоря в исходное положение, после отключения тока, производится под действием створки клапана.

Монтаж
Электромагнитный привод устанавливается через крепежные отверстия Ø 8 мм к корпусу клапана.
Электрическое подключение осуществляется в соответствии со схемой электрических подключений.

Характеристики

Номинальное напряжение ЭМП17КП-230, ЭМП17КП-24 ~220/230 В~ 50/60 Гц
~/= 24 В
Потребляемая мощность (не более) 30 Вт ~220/230 В~ 50/60 Гц, 350 Вт
~/=24 В
Усилие нагрузки на исполнительный механизм (не более) 100Н (10кгс)
Режимы работы по ГОСТ 19264-82 ПВ 25%, время цикла ≤60с
Класс защиты по ГОСТ 12.2.007.0-75 0I
Степень защиты корпуса IP 10
Климатическое исполнение УХЛ3
Температура окружающей среды -30°…+60° С
Рабочая температура -25°…+50° С
Влажность 5%…95% без конденсата
Техобслуживание Не требуется
Срок службы 60 000 циклов
Масса (не более) 0,7 кг
Гарантия 24 месяца
