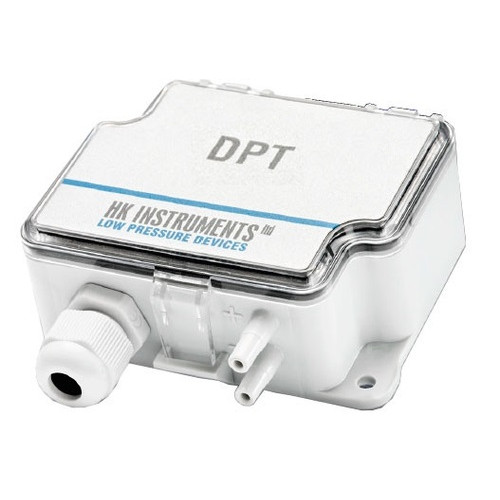

Описание
Трансмиттеры дифференциального давления серии DPT2500-R8 разработаны для систем автоматизации здания в области отопления, вентиляции и кондиционирования воздуха (ОВКВ). В своем сегменте это наиболее технически совершенные датчики, способные измерять перепад давления и статическое давление. Устройство имеет выбор единиц измерения, диапазона и аналоговые выходные.
Различные варианты единиц измерения с возможностью настройки в эксплуатационных условиях с помощью переключателя, в частности: Pa, kPa, mbar, inchWC, mmWC, psi;
8 диапазонов измерения -100…+100 / 0…100 / 0…250 / 0…500/ 0…1000 / 0…1500 / 0…2000 / 0…2500, выбираемых с помощью переключателя в эксплуатационных условиях;
Опции пропорционального выхода: напряжение (0–10 V) и ток (4–20 mA);
Комплект для монтажа входит в состав изделия(трубка прозрачная 2м и 2 ниппеля).
В вентиляции широко применяется для:
- компенсации загрязнения фильтра.
- поддержания давления воздуха в канале.
- Преобразователи просты в монтаже и настройке.
Технические характеристики
- Погрешность (относительного подаваемого давления): Давление < 125 Pa = 1 % + ±2 Pa, Давление > 125 Pa = 1 % + ±1 Pa;
- Калибровка нулевой точки: по нажатию кнопки;
- Величина измерения: Pa, kPa, mbar, inchWC, mmWC, psi;
- Напряжение питания: 24 VDC ±10 % / 24 VAC ±10 %;
- Потребляемая мощность: < 1.0 W (< 1.2 W с током на выходе 20 mA);
- Выходные сигналы (3-проводная конфигурация): 0…10 VDC, мин. R нагрузки 1 kΩ;
- 4…20 mA, макс. нагрузка 500 Ω;
- Рабочая температура: -10…+50 °C;
- Время реагирования: 0.8 / 8 s;
- Степень защиты: IP54.
Схема подключения и монтаж
Монтаж
Выгодно
Купить преобразователь дифференциального давления DPT с доставкой по всей России можно в компании “Вентар-С”. Сделать заявку можно через сайт, добавив товар в корзину или отправив письмо на почту info@ventar-s.ru. Данная позиция есть на складе, следовательно мы можем предложить быструю доставку по Москве или отправить преобразователь в любой регион России удобным для Вас способом в необходимом для Вас количестве.
