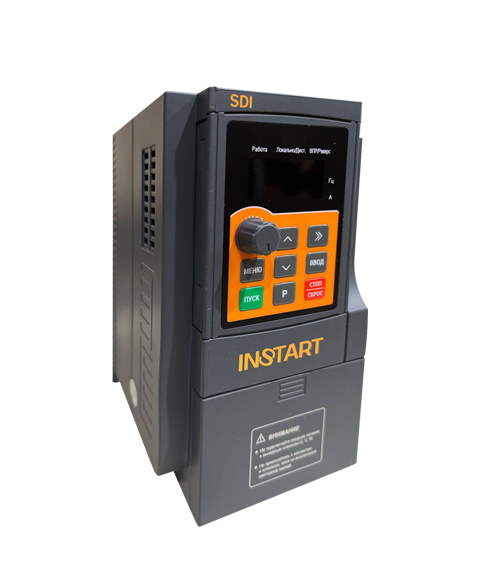

Преобразователи частоты серии SDI- это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART.
Надежные преобразователи частоты мощностью от 0,4 до 4 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.
- Компактные размеры
- Векторное управление
- Гарантия 3 года
- Векторное управление
- Управление через входы/выходы, коммуникационный протокол или с панели управления
- Два режима ПИД-регулирования
- Встроенный тормозной модуль
- Программирование параметров
- Выбор до 16 скоростей с возможностью применения четырех алгоритмов разгона/торможения
- Работа от датчика по аналоговому входу 0/4-20 мА (0-10 В)
- Встроенный протокол MODBUS RTU (RS 485)
- IGBTмодуль (кроме моделиSDI—G4.0-4B)
- Защита электродвигателя от перегрузок, короткого замыкания и других неблагоприятных факторов
- Монтажный комплект (1,5 метра) входит в комплект базовой поставки
Компактный векторный преобразователь частоты по цене скалярного
Система обозначения
—
1. Серия
2. Режим G — общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P — насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
Схема подключения
Массогабаритные характеристики
| Типоразмер | Модель | Вес (нетто), кг | Габаритные размеры, мм | Тип корпуса | Способ монтажа | |||
| Ш | В | Г | d | |||||
| 1 | SDI-G0.4-2B | 0.86 | 82 | 145 | 125 | 4 | Пластмассовый | Настенный |
| SDI-G0.75-2B | ||||||||
| SDI-G1.5-2B | ||||||||
| SDI-G0.75-4B | ||||||||
| SDI-G1.5-4B | ||||||||
| SDI-G2.2-4B | ||||||||
| 2 | SDI-G2.2-2B | 1.68 | 110 | 190 | 152 | 5 | ||
| SDI-G4.0-4B | ||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель преобразователя частоты | Соответствующий двигатель, кВт | Номинальный ток на выходе (А) | ||
|---|---|---|---|---|
| G | P | G | P | |
| Вход: 1 фаза, 198-253В (+5% не более 20 мс), 50/60 Гц ± 2% | ||||
| SDI-G0.4-2B | 0.4 | — | 2.1 | — |
| SDI-G0.75-2B | 0.75 | — | 4.7 | — |
| SDI-G1.5-2B | 1.5 | — | 7.5 | — |
| SDI-G2.2-2B | 2.2 | — | 10.0 | — |
| Вход: 3 фазы 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||||
| SDI-G0.75-4B | 0.75 | — | 2.3 | — |
| SDI-G1.5-4B | 1.5 | — | 3.7 | — |
| SDI-G2.2-4B | 2.2 | — | 5.1 | — |
| SDI-G4.0-4B | 4.0 | — | 8.5 | — |
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
| Параметры | Описание |
| Основные параметры | |
| Диапазон напряжения
и частоты на входе |
1 ~ 198-253В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% |
| Диапазон напряжения
и частоты на выходе |
3 ~ 0-Uвх, 0 — 599 Гц |
| Диапазон мощностей | 0.4 ~ 4.0 кВт |
| Тип подключаемого электродвигателя | Асинхронный двигатель с короткозамкнутым ротором |
| Методы управления | Скалярный, векторный без обратной связи (бездатчиковый SVC) |
| Перегрузочная способность (не чаще 1 раза в 10 минут) | при 180% от номинального тока 4 с; при 150% от номинального тока 60 с;
при 120% от номинального тока 60 мин |
| Несущая частота | 2 — 10 кГц |
| Пусковой момент | 1.0 Гц / 150% (SVC) |
| Диапазон скоростей | 1:50 |
| Точность отображения
выходной частоты |
Цифровое задание: 0.01 Гц
Аналоговое задание: максимальная частота x 0.025% |
| Точность постоянной скорости | ± 0.5% (SVC) |
| Увеличение крутящего момента (U/f) | Автоматическое, ручное 0.1…10% |
| Характеристика зависимости U/f | Прямая, квадратичная, ломаная по нескольким точкам, раздельная |
| Характеристика разгона/замедления | 4 линейных режима, диапазон времени 0-3600 с |
| Функция AVR | Автоматическая стабилизация выходного напряжения |
| Функциональные возможности | |
| Панель управления | Съемная до 50 м |
| Управление в векторном режиме | По скорости |
| Встроенные расширенные функции | Таймер, счетчик импульсов, счетчик длины, счетчик расстояния, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
| Динамическое торможение | Торможение постоянным током |
| Толчковый режим | Толчковую частоту и время изменения скорости можно задавать отдельно.
Можно настроить приоритетный толчковый режим в рабочем состоянии. Диапазон 0 — 50 Гц |
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций |
| ПИД-управление | Используется в процессе управления системой с замкнутым контуром |
| Безостановочная работа | Допускается автоматический перезапуск |
| Сетевые протоколы | Modbus RTU встроен |
| Опции и аксессуары | Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
| Защитные функции | Полный комплекс |
| Степень защиты | IP20 |
| Управление | |
| Каналы команды запуска | Панель, клеммы, сетевой протокол (ModbusRTU (RS485)) |
| Задание частоты | 8 источников задания частоты.
Источники входного сигнала: потенциометр панели управления, внешний аналоговый сигнал, цифровой опорный сигнал, импульсный опорный сигнал, команды дискретных входов, ПЛК, сигнал шины управления, внешний потенциометр, сигнал ПИД-регулирования |
| Компонент | Характеристика |
| Источник питания | +10 VDC 20 мА |
| Входы управления | 5 цифровых входов (S1~S5)
1 импульсный вход (HDI), рассчитанный на максимальную частоту 50 кГц 1 аналоговый вход (Al1), который можно использовать как вход напряжения (0-10 В) или тока (0-20 мА) |
| Выходы управления | 1 релейный выход (АО)можно использовать как выход напряжения (0- 10 В) или тока (0/4-20 мА)
1 цифровой выход с открытым коллектором (Y), не более 24 В 50 мА |
| Условия окружающей среды | |
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
| Высота над уровнем моря | Ниже 1000 м (1000 — 3000 м — использование с пониженными характеристиками) |
| Температура окружающей среды | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) |
| Относительная влажность | Относительная влажность ниже 90%, без конденсации |
| Температура хранения | От -20 до +60 °С |
| Охлаждение | Воздушное охлаждение |
| Вибрация | Менее 5.9 м/с (0.6 g) |
| Температура хранения | От -20 до +55 °С |
