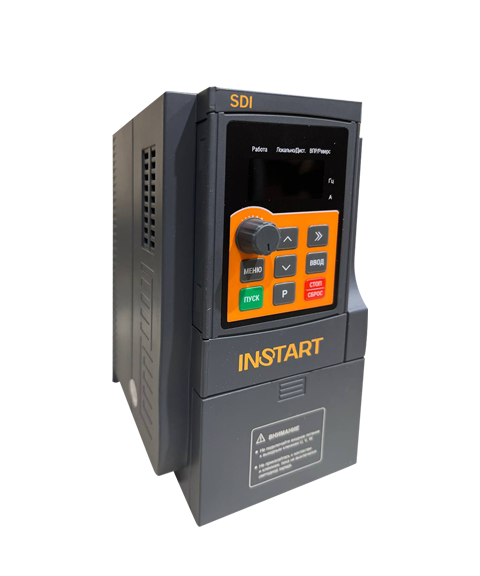

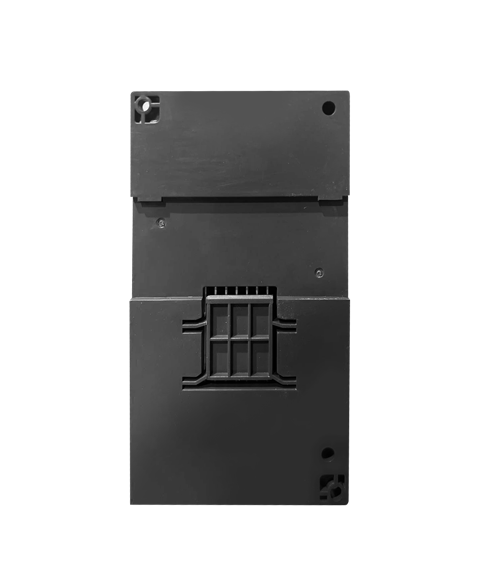

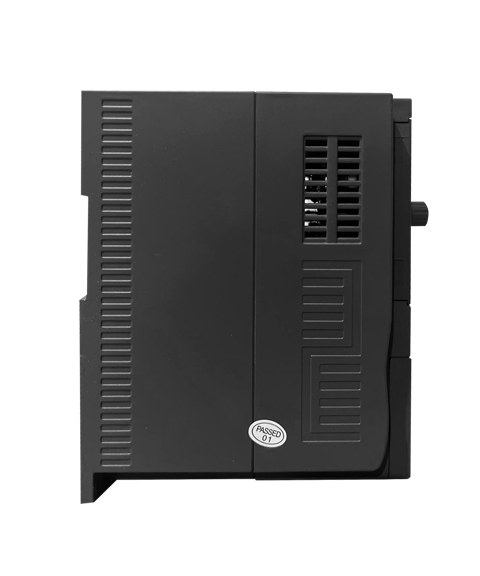

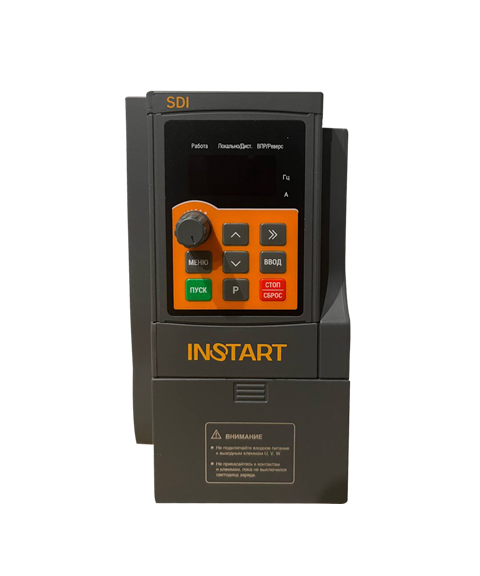

Преобразователь частоты SDI-G0.4-2B

Преобразователи частоты серии SDI- это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Преобразователи частоты серии SDI- это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART.

Надежные преобразователи частоты мощностью от 0,4 до 4 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.

  • Компактные размеры
  • Векторное управление
  • Гарантия 3 года
  • Векторное управление
  • Управление через входы/выходы, коммуникационный протокол или с панели управления
  • Два режима ПИД-регулирования
  • Встроенный тормозной модуль
  • Программирование параметров
  • Выбор до 16 скоростей с возможностью применения четырех алгоритмов разгона/торможения
  • Работа от датчика по аналоговому входу 0/4-20 мА (0-10 В)
  • Встроенный протокол MODBUS RTU (RS 485)
  • IGBTмодуль (кроме моделиSDIG4.0-4B)
  • Защита электродвигателя от перегрузок, короткого замыкания и других неблагоприятных факторов
  • Монтажный комплект (1,5 метра) входит в комплект базовой поставки

Компактный векторный преобразователь частоты по цене скалярного

Система обозначения

width=436

1. Серия
2. Режим G — общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P — насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:

2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц

7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим

Схема подключения

width=4718

Массогабаритные характеристики

Типоразмер Модель Вес (нетто), кг Габаритные размеры, мм Тип корпуса Способ монтажа
Ш В Г d
1 SDI-G0.4-2B 0.86 82 145 125 4 Пластмассовый Настенный
SDI-G0.75-2B
SDI-G1.5-2B
SDI-G0.75-4B
SDI-G1.5-4B
SDI-G2.2-4B
2 SDI-G2.2-2B 1.68 110 190 152 5
SDI-G4.0-4B

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель преобразователя частоты Соответствующий двигатель, кВт Номинальный ток на выходе (А)
G P G P
Вход: 1 фаза, 198-253В (+5% не более 20 мс), 50/60 Гц ± 2%
SDI-G0.4-2B 0.4 2.1
SDI-G0.75-2B 0.75 4.7
SDI-G1.5-2B 1.5 7.5
SDI-G2.2-2B 2.2 10.0
Вход: 3 фазы 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
SDI-G0.75-4B 0.75 2.3
SDI-G1.5-4B 1.5 3.7
SDI-G2.2-4B 2.2 5.1
SDI-G4.0-4B 4.0 8.5

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Параметры Описание
Основные параметры
Диапазон напряжения

и частоты на входе

1 ~ 198-253В (+5% не более 20 мс), 50/60 Гц ± 2%
3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
Диапазон напряжения

и частоты на выходе

3 ~ 0-Uвх, 0 — 599 Гц
Диапазон мощностей 0.4 ~ 4.0 кВт
Тип подключаемого электродвигателя Асинхронный двигатель с короткозамкнутым ротором
Методы управления Скалярный, векторный без обратной связи (бездатчиковый SVC)
Перегрузочная способность (не чаще 1 раза в 10 минут) при 180% от номинального тока 4 с; при 150% от номинального тока 60 с;

при 120% от номинального тока 60 мин

Несущая частота 2 — 10 кГц
Пусковой момент 1.0 Гц / 150% (SVC)
Диапазон скоростей 1:50
Точность отображения

выходной частоты

Цифровое задание: 0.01 Гц

Аналоговое задание: максимальная частота x 0.025%

Точность постоянной скорости ± 0.5% (SVC)
Увеличение крутящего момента (U/f) Автоматическое, ручное 0.1…10%
Характеристика зависимости U/f Прямая, квадратичная, ломаная по нескольким точкам, раздельная
Характеристика разгона/замедления 4 линейных режима, диапазон времени 0-3600 с
Функция AVR Автоматическая стабилизация выходного напряжения
Функциональные возможности
Панель управления Съемная до 50 м
Управление в векторном режиме По скорости
Встроенные расширенные функции Таймер, счетчик импульсов, счетчик длины, счетчик расстояния, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити)
Динамическое торможение Торможение постоянным током
Толчковый режим Толчковую частоту и время изменения скорости можно задавать отдельно.

Можно настроить приоритетный толчковый режим в рабочем состоянии.

Диапазон 0 — 50 Гц

Простой ПЛК Задание скорости и времени работы на каждой из 16 ступеней
Многоступенчатый режим Задание скорости с цифровых клемм с помощью 16 комбинаций
ПИД-управление Используется в процессе управления системой с замкнутым контуром
Безостановочная работа Допускается автоматический перезапуск
Сетевые протоколы Modbus RTU встроен
Опции и аксессуары Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование
Защитные функции Полный комплекс
Степень защиты IP20
Управление
Каналы команды запуска Панель, клеммы, сетевой протокол (ModbusRTU (RS485))
Задание частоты 8 источников задания частоты.

Источники входного сигнала: потенциометр панели управления, внешний аналоговый сигнал, цифровой опорный сигнал, импульсный опорный сигнал, команды дискретных входов, ПЛК, сигнал шины управления, внешний потенциометр, сигнал ПИД-регулирования

Компонент Характеристика
Источник питания +10 VDC 20 мА
Входы управления 5 цифровых входов (S1~S5)

1 импульсный вход (HDI), рассчитанный на максимальную частоту 50 кГц

1 аналоговый вход (Al1), который можно использовать как вход напряжения (0-10 В) или тока (0-20 мА)

Выходы управления 1 релейный выход (АО)можно использовать как выход напряжения (0- 10 В) или тока (0/4-20 мА)

1 цифровой выход с открытым коллектором (Y), не более 24 В 50 мА

Условия окружающей среды
Место установки В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Высота над уровнем моря Ниже 1000 м (1000 — 3000 м — использование с пониженными характеристиками)
Температура окружающей среды От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С)
Относительная влажность Относительная влажность ниже 90%, без конденсации
Температура хранения От -20 до +60 °С
Охлаждение Воздушное охлаждение
Вибрация Менее 5.9 м/с (0.6 g)
Температура хранения От -20 до +55 °С
Производитель

INSTART

Ток, A

2.1

Мощность, кВт

0.4

Серия

SDI
