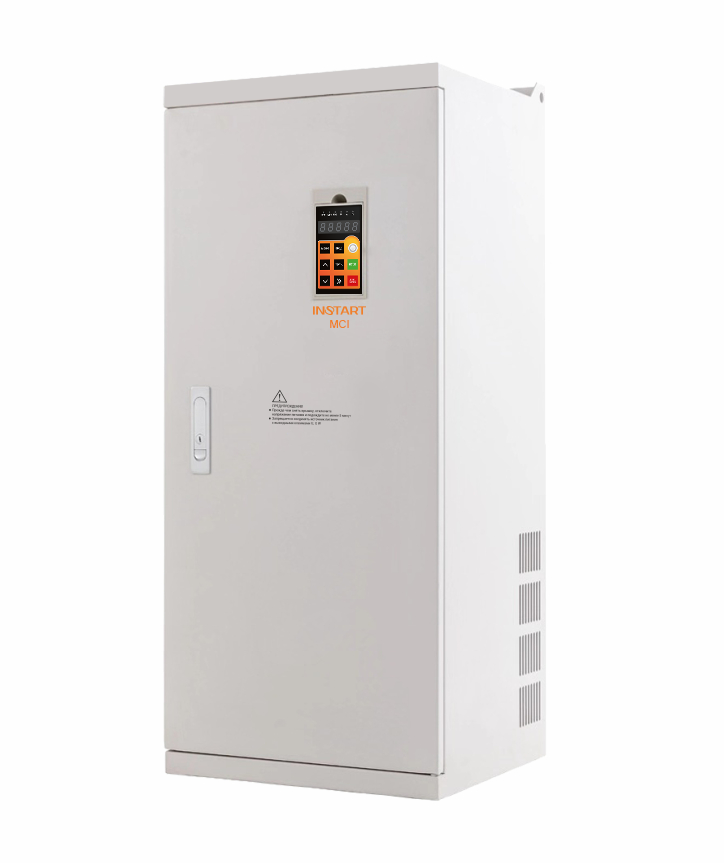

Преобразователь частоты MCI-G400-4F

Преобразователи частоты INSTART серии МCI — специально разработаны для большого количества стандартных применений.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Преобразователи частоты INSTART серии МCI — специально разработаны для большого количества стандартных применений.Преобразователи частоты серииMCIпредназначены для управления трехфазными асинхронными электродвигателями в диапазоне мощностейот 0.4 до 630 кВти имеют все функциональные возможности современного преобразователя частоты общего назначения.

Преобразователи частоты серии MCI – это

  • Встроенный тормозной модуль*
  • Поддержка стандартного протокола MODBUS RTU
  • Векторное управление с разомкнутым контуром
  • Режим управления моментом
  • ПИД-регулирование с функцией спящего режима
  • Заводские предустановки для стандартных применений
  • Съемная панель управления в базовой комплектации

*для моделей мощностью до 22 кВт (включительно)

Область применения

Все применения, где не требуется векторное управление с замкнутым контуром (наличие энкодера):

  • вентиляторы
  • насосы
  • дробилки
  • компрессоры
  • конвейеры
  • станки
  • маневровое оборудование
  • и т.д.

Система обозначения преобразователей частоты INSTART серии MCI

width=687

1. Серия
2. Режим G — общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P — насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. Встроенный ЭМС фильтр (C2)
13. IP54
14. Пожарный режим

*Общепромышленный режим(тяжелый, G)— используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

**Насосный режим (нормальный, P)— используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент.
Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения преобразователей частоты INSTART серии MCI

width=4718

Массогабаритные характеристики

Модель преобразователя частоты ш в г вес (нетто)
мм кг
MCI-G0.4-2B 109 167 161 1,2
MCI-G0.75-2B 109 167 161 1,2
MCI-G1.5-2B 109 167 161 1,2
MCI-G2.2-2B 135 167 171 2
MCI-G0.75-4B 109 167 161 1,2
MCI-G1.5-4B 109 167 161 1,2
MCI-G2.2-4B 135 167 171 2
MCI-G4.0-4B 135 167 171 1,2
MCI-G5.5/Р7.5-4B 180 280 197,5 4,1
MCI-G7.5/Р11-4B 180 280 197,5 5
MCI-G11/Р15-4BF 230 310 206 7
MCI-G15/Р18.5-4BF 230 310 206 7
MCI-G18.5/Р22-4B 260 340 223 10
MCI-G18.5/Р22-4 260 340 223 10
MCI-G22-4B 260 340 223 10
MCI-G22-4 260 340 223 10
MCI-G22/P30-4 260 340 223 10
MCI-G30/P37-4 250 430 220 14,5
MCI-G37/P45-4 250 430 220 15
MCI-G45/P55-4 300 530 270 25
MCI-G55/P75-4 300 530 270 25,5
MCI-G75/P90-4 300 530 270 35
MCI-G90/P110-4 340 580 313 36,5
MCI-G110/P132-4 340 580 313 37
MCI-G132/P160-4 400 940 367 75
MCI-G160/P185-4 400 940 367 75
MCI-G185/P200-4 400 940 367 75
MCI-G200/P220-4F 514 1235 400 160
MCI-G220-4F 514 1235 400 160
MCI-P250-4F 514 1235 400 160
MCI-G250/P280-4F 545 1345 400 180
MCI-G280/P315-4F 545 1345 400 180
MCI-G315/P355-4F 545 1345 400 180
MCI-G355/P375-4F 545 1450 400 200
MCI-G375/P400-4F 545 1450 400 200
MCI-G400-4F 545 1450 400 207
MCI-P500-4F 1000 1600 600 215
MCI-G500-4F 1000 1600 600 215
MCI-G630-4F 1000 1600 600 215

width=300

Технические характеристики
преобразователей частоты INSTART серии MCI

модель преобразователя частоты Соответствующий двигатель (кВт) Номинальный ток на выходе (А) Тормозной модуль Дроссель постоянного тока
G P G P
Вход: 1 фаза, 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2%
MCI-G0.4-2B 0.4 2 Встроен Не встроен
MCI-G0.75-2B 0.75 4
MCI-G1.5-2B 1.5 7
MCI-G2.2-2B 2.2 10
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
MCI-G0.75-4B 0,75 2,3 Встроен Не встроен
MCI-G1.5-4B 1,5 3,7
MCI-G2.2-4B 2,2 5,1
MCI-G4.0-4B 4,0 8,8
MCI-G5.5/Р7.5-4B 5,5 7,5 13 17
MCI-G7.5/Р11-4B 7,5 11 17 25
MCI-G11/Р15-4BF 11 15 25 32 Встроен
MCI-G15/Р18.5-4BF 15 18,5 32 37
MCI-G18.5/Р22-4B 18,5 22 37 45 Не встроен
MCI-G18.5/Р22-4 18,5 22 37 45 Не встроен
MCI-G22-4B 22 45 Встроен
MCI-G22-4 22 45 Не встроен
MCI-G22/P30-4 22 30 45 60
MCI-G30/P37-4 30 37 60 75
MCI-G37/P45-4 37 45 75 90
MCI-G45/P55-4 45 55 90 110
MCI-G55/P75-4 55 75 110 152
MCI-G75/P90-4 75 90 152 176
MCI-G90/P110-4 90 110 176 210
MCI-G110/P132-4 110 132 210 253
MCI-G132/P160-4 132 160 253 300
MCI-G160/P185-4 160 185 300 340
MCI-G185/P200-4 185 200 340 380
MCI-G200/P220-4F 200 220 380 420 Не встроен Встроен
MCI-G220-4F 220 420
MCI-P250-4F 250 480
MCI-G250/P280-4F 250 280 480 540
MCI-G280/P315-4F 280 315 540 600
MCI-G315/P355-4F 315 355 600 680
MCI-G355/P375-4F 355 375 680 710
MCI-G375/P400-4F 375 400 710 750
MCI-G400-4F 400 750
MCI-P500-4F 500 930
MCI-G500-4F 500 930
MCI-G630-4F 630 1200

Общепромышленный режим (G)— используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P)— используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Техническая спецификация преобразователей частоты INSTART серии MCI

Параметры Описание
Основные параметры
Диапазон напряжения и частоты на входе 1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2%
3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
Диапазон напряжения

и частоты на выходе

3 ~ 0-Uвх, 0 — 599 (опция — до 3200) Гц
Диапазон мощностей 0.4 ~ 630 кВт
Тип подключаемого электродвигателя Трехфазный асинхронный с КЗР
Методы управления Скалярный

Векторный с разомкнутым контуром (бездатчиковый SVC)

Перегрузочная способность (не чаще 1 раза в 10 минут) G: 60 с при 150% ном. тока; 3 с при 180% ном. тока

P: 60 с при 120% ном. тока; 3 с при 150% ном. тока

Несущая частота 0.5 ~ 16 кГц
Пусковой момент G: 0.5 Гц/150% (SVC)

Р: 0.5 Гц/100%

Диапазон скоростей 1:100 (SVC)
Точность отображения выходной частоты Цифровое задание: 0.02 Гц

Аналоговое задание: максимальная частота х 0.1%

Точность постоянной скорости ±0.5% (SVC)
Точность управления моментом ±5% (SVC)
Увеличение момента (U/f) Автоматическое

Ручное 0.1%—30.0%

Характеристика зависимости (U/f) Прямая

Квадратичная

Ломаная по нескольким точкам

Характеристика разгона/замедления 4 линейных (выбор с помощью дискретных входов),

S-кривая 1 и S-кривая 2

Функция AVR Автоматическая стабилизация выходного напряжения
Фильтр ЭМС Встроен
Функциональные возможности
Панель управления Съемная до 10м
Управление в векторном режиме По скорости/по моменту
Встроенные расширенные функции 2 таймера, виртуальное реле задержки времени, быстрое ограничение тока, 4-х контурный модуль вычислений (сложение, вычитание, умножение, деление, определение значений и интегральные операции), отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити)
Динамическое торможение Торможение постоянным током
Толчковый режим Толчковую частоту и время изменения скорости можно задавать отдельно. Можно настроить приоритетный толчковый режим в рабочем состоянии
Простой ПЛК Задание скорости и времени работы на каждой из 16 ступеней
Многоступенчатый режим Задание скорости с цифровых клемм с помощью 16 комбинаций
ПИД-управление Реализация системы управления с 2 датчиками обратной связи
Безостановочная работа При пропадании питания:

менее 15 мс — непрерывная работа

более 15 мс — автоперезапуск

Сетевые протоколы Modbus RTU встроен
Опции и аксессуары Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование
Защитные функции Полный комплекс
Степень защиты IP20
Управление
Каналы команды запуска Панель, клеммы, сетевой протокол
Задание частоты 14 типов основных и вспомогательных источников задания частоты
Задание момента 14 типов источников задания вращающего момента
Источник питания +10 В DC; +24 В DC
Входы управления 5-цифровых (DI2~DI6), клемму DI6 которого можно использовать в качестве входа для высокоскоростного импульсного входного сигнала. Возможно использовать только встроенный источник питания 2-канальный разъем аналогового входного сигнала (VF1, VF2), который можно использовать как вход сигнала напряжения (0~10 В) или токового сигнала (0/4~20 мА). После настройки его можно использовать как разъем входного цифрового сигнала
Выходы управления 1-канальный разъем аналогового выходного сигнала (FM1), который можно использовать не только как выход сигнала напряжения (0 ~ 10 В), но и как выход токового сигнала (0/4 ~ 20 мА)

1-канальный релейный выход (T1), не более 30 В пост.тока/3 A и не более 250 В переменного тока/3 A

Условия окружающей среды
Место установки В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Высота над уровнем моря Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках)
Температура окружающей среды От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С)
Относительная влажность Относительная влажность ниже 90%, без конденсации
Охлаждение Принудительное
Вибрация Менее 5.9 м/с (0.6 g)
Температура хранения От -20 до +55 °С

Таблица данных по теплоотдаче преобразователей частоты INSTART серии MCI

Модель Теплоотдача, Вт
MCI-G0.4-2B 34
MCI-G0.75-2B 52
MCI-G1.5-2B 77
MCI-G2.2-2B 98
MCI-G0.75-4B 41
MCI-G1.5-4B 54
MCI-G2.2-4B 79
MCI-G4.0-4B 98
MCI-G5.5/Р7.5-4B 180
MCI-G7.5/Р11-4B 240
MCI-G11/Р15-4BF 347
MCI-G15/Р18.5-4BF 460
MCI-G18.5/Р22-4B 530
MCI-G18.5/Р22-4 530
MCI-G22-4B 590
MCI-G22-4 590
MCI-G22/P30-4 653
MCI-G30/P37-4 880
MCI-G37/P45-4 1110
MCI-G45/P55-4 1180
MCI-G55/P75-4 1420
MCI-G75/P90-4 1580
MCI-G90/P110-4 1840
MCI-G110/P132-4 2150
MCI-G132/P160-4 2590
MCI-G160/P185-4 3200
MCI-G185/P200-4 3800
MCI-G200/P220-4F 4600
MCI-G220-4F 4900
MCI-P250-4F
MCI-G250/P280-4F 6000
MCI-G280/P315-4F 7200
MCI-G315/P355-4F 9000
MCI-G355/P375-4F 10500
MCI-G375/P400-4F
MCI-G400-4F 12200
MCI-P500-4F
MCI-G500-4F 15700
MCI-G630-4F 18400
Производитель

INSTART

Ток, A

750

Мощность, кВт

400

Серия

MCI
