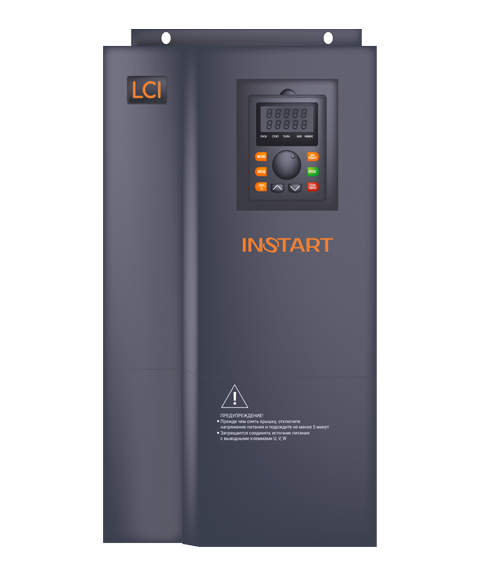

Преобразователи частоты серии LCI были разработаны для общепромышленных применений и могут использоваться в самых разных промышленных отраслях. Частотные преобразователи позволяют регулировать скорость и момент, а также обеспечивают защиту асинхронных трехфазных электродвигателей мощностью от 0.4 до 1400 кВт.
Отличительные особенности серии:
Работа в двух режимах:
- насосный
- общепромышленный
Два набора параметров электродвигателя:
можно ввести две группы параметров – для первого двигателя и для второго. В случае необходимости реализована возможность переключать привод с одной группы параметров на другую.
Вариативность функциональных возможностей:
Биполярный аналоговый вход, оптимальное количество входов/выходов для реализации различных задач. Платы расширения для работы с энкодерами позволяют настраивать частотные преобразователи под конкретные задачи Вашего производства.
Область применения
Серия подходит для общепромышленных механизмов, а также для работы с энкодерами и управления моментом. Устройства могут использоваться для работы со станками, насосами, шредерами, дробилками, компрессорами, тележками и многим другим оборудованием.
СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI
—
1. Серия
2. Режим G — общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P — насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
*Общепромышленный режим(тяжелый, G)— используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
**Насосный режим (нормальный, P)— используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент.
Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI
Схема подключения для преобразователей частоты серии LCI (S)
Схема подключения для преобразователей частоты серии LCI
Массогабаритные размеры
| Модель преобразователя частоты | Вес (нетто) | Ш | В | Г | d | Тип корпуса |
|---|---|---|---|---|---|---|
| кг | мм | |||||
| LCI-G0.4-2B / LCI-G0.4-2B (S) | 1.5 | 106 | 163 | 144 | 5 | Пластмассовый |
| LCI-G0.75-2B / LCI-G0.75-2B (S) | ||||||
| LCI-G1.5-2B / LCI-G1.5-2B (S) | ||||||
| LCI-G0.55-2B | 2 | 118 | 185 | 106 | ||
| LCI-G2.2-2B / LCI-G2.2-2B (S) | 3.5 | 160 | 247 | 177 | ||
| LCI-G4.0-2B | ||||||
| LCI-G0.75-4B (S) | 1.5 | 106 | 163 | 144 | 5 | Пластмассовый |
| LCI-G1.5-4B (S) | ||||||
| LCI-G2.2-4B (S) | ||||||
| LCI-G4.0-4B (S) | ||||||
| LCI-G0.75/Р1.5-4B | 2 | 118 | 185 | 157 | ||
| LCI-G1.5/Р2.2-4B | ||||||
| LCI-G2.2/Р4.0-4B | ||||||
| LCI-G4.0/Р5.5-4B | ||||||
| LCI-G5.5/P7.5-4B | 3.5 | 160 | 247 | 177 | ||
| LCI-G7.5/P11-4B | ||||||
| LCI-G11/P15-4B | ||||||
| LCI-G15/P18.5-4B | 6.2 | 220 | 320 | 195 | 6 | |
| LCI-G18.5/P22-4B | ||||||
| LCI-G22/P30-4B | ||||||
| LCI-G30/P37-4 | 16.2 | 220 | 410 | 225 | 8 | |
| LCI-G37/P45-4 | ||||||
| LCI-G45/P55-4 | 25 | 255 | 455 | 236 | 9 | |
| LCI-G55/P75-4 | 30 | 280 | 580 | 290 | 11 | |
| LCI-G75/P90-4 | ||||||
| LCI-G90/P110-4 | 45 | 300 | 650 | 320 | ||
| LCI-G110/P132-4 | 47 | |||||
| LCI-G132/P160-4 | 71 | 420 | 840 | 325 | ||
| LCI-G160/P185-4 | 71.3 | |||||
| LCI-G185/P200-4 | 73.3 | |||||
| LCI-G200/P220-4 | 102.5 | 540 | 927 | 380 | 12 | |
| LCI-G220/P250-4 | 104 | |||||
| LCI-G250/P280-4 | 104.4 | |||||
| LCI-G280/P315-4 | 147 | 640 | 1035 | 390 | ||
| LCI-G315/P355-4 | 150 | |||||
| LCI-G355/P400-4 | 230 | 860 | 1200 | 700 | 15 | |
| LCI-G400/P450-4 | ||||||
| LCI-G18.5-6 | 25 | 255 | 455 | 236 | 9 | Пластмассовый |
| LCI-G22-6 | ||||||
| LCI-G30-6 | ||||||
| LCI-G37-6 | ||||||
| LCI-G45-6 | ||||||
| LCI-G55-6 | 30 | 280 | 582 | 295 | 11 | Металлический |
| LCI-G75-6 | ||||||
| LCI-G90-6 | ||||||
| LCI-G110-6 | 47 | 300 | 715 | 323 | ||
| LCI-G132-6 | ||||||
| LCI-G160-6 | 55 | 360 | 690 | 330 | ||
| LCI-G200-6 | 73.3 | 420 | 840 | 334 | 12 | |
| LCI-G220-6 | ||||||
| LCI-G250-6 | 120 | 540 | 1035 | 390 | ||
| LCI-G280-6 | ||||||
| LCI-G315-6 | 147 | 640 | 1035 | 390 | ||
| LCI-G355-6 | ||||||
| LCI-G400-6 | ||||||
| LCI-G500-6 | 230 | 860 | 1200 | 400 | 15 | |
| LCI-G630-6 | ||||||
| LCI-G700-6 | 280 | 1200 | 1258 | 600 | ||
| LCI-G800-6 | ||||||
| LCI-G900-6 | ||||||
| LCI-G1250-6 | 300 | 1200 | 1528 | 600 | ||
| LCI-G1400-6 | ||||||
—
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI
| Модель преобразователя частоты | Соответствующий двигатель, кВт | Номинальный ток на выходе (А) | ||
|---|---|---|---|---|
| G | P | G | P | |
| Вход: 1 фаза, 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||||
| LCI-G0.4-2B / LCI-G0.4-2B (S) | 0.4 | — | 2.0 | — |
| LCI-G0.55-2B | 0.55 | — | 4.0 | — |
| LCI-G0.75-2B / LCI-G0.75-2B (S) | 0.75 | — | 5.0 | — |
| LCI-G1.5-2B / LCI-G1.5-2B (S) | 1.5 | — | 7.0 | — |
| LCI-G2.2-2B / LCI-G2.2-2B (S) | 2.2 | — | 10 | — |
| LCI-G4.0-2B | 4.0 | — | 15 | — |
| Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||||
| LCI-G0.4/P0.75-4B | 0.4 | 0.75 | 1.3 | 2.5 |
| LCI-G0.75-4B (S) | 0.75 | — | 2.5 | — |
| LCI-G0.75/P1.5-4B | 0.75 | 1.5 | 2.5 | 3.6 |
| LCI-G1.5-4B (S) | 1.5 | — | 3.7 | — |
| LCI-G1.5/P2.2-4B | 1.5 | 2.2 | 3.7 | 5.0 |
| LCI-G2.2-4B (S) | 2.2 | — | 5.0 | — |
| LCI-G2.2/P4.0-4B | 2.2 | 4.0 | 5.0 | 8.5 |
| LCI-G4.0-4B (S) | 4.0 | — | 8.5 | — |
| LCI-G4.0/5.5-4B | 4.0 | 5.5 | 8.5 | 13 |
| LCI-G5.5/P7.5-4B | 5.5 | 7.5 | 13 | 18 |
| LCI-G7.5/P11-4B | 7.5 | 11 | 18 | 24 |
| LCI-G11/P15-4B | 11 | 15 | 24 | 30 |
| LCI-G15/P18.5-4B | 15 | 18.5 | 30 | 37 |
| LCI-G18.5/P22-4B | 18.5 | 22 | 37 | 46 |
| LCI-G22/P30-4B | 22 | 30 | 46 | 58 |
| LCI-G30/P37-4 | 30 | 37 | 58 | 75 |
| LCI-G37/P45-4 | 37 | 45 | 75 | 90 |
| LCI-G45/P55-4 | 45 | 55 | 90 | 110 |
| LCI-G55/P75-4 | 55 | 75 | 110 | 150 |
| LCI-G75/P90-4 | 75 | 90 | 150 | 170 |
| LCI-G90/P110-4 | 90 | 110 | 170 | 210 |
| LCI-G110/P132-4 | 110 | 132 | 210 | 250 |
| LCI-G132/P160-4 | 132 | 160 | 250 | 300 |
| LCI-G160/P185-4 | 160 | 185 | 300 | 340 |
| LCI-G185/P200-4 | 185 | 200 | 340 | 380 |
| LCI-G200/P220-4 | 200 | 220 | 380 | 430 |
| LCI-G220/P250-4 | 220 | 250 | 430 | 465 |
| LCI-G250/P280-4 | 250 | 280 | 465 | 520 |
| LCI-G280/P315-4 | 280 | 315 | 520 | 585 |
| LCI-G315/P355-4 | 315 | 355 | 585 | 650 |
| LCI-G355/P400-4 | 355 | 400 | 650 | 754 |
| LCI-G400/P450-4 | 400 | 450 | 754 | 820 |
| Вход: 3 фазы, 594-759 В (+5% не более 20 мс), 50/60 Гц ± 2% | ||||
| LCI-G18.5-6 | 18.5 | — | 22 | — |
| LCI-G22-6 | 22 | — | 28 | — |
| LCI-G30-6 | 30 | — | 35 | — |
| LCI-G37-6 | 37 | — | 45 | — |
| LCI-G45-6 | 45 | — | 52 | — |
| LCI-G55-6 | 55 | — | 63 | — |
| LCI-G75-6 | 75 | — | 86 | — |
| LCI-G90-6 | 90 | — | 98 | — |
| LCI-G110-6 | 110 | — | 121 | — |
| LCI-G132-6 | 132 | — | 150 | — |
| LCI-G160-6 | 160 | — | 175 | — |
| LCI-G200-6 | 200 | — | 218 | — |
| LCI-G220-6 | 220 | — | 240 | — |
| LCI-G250-6 | 250 | — | 270 | — |
| LCI-G280-6 | 280 | — | 305 | — |
| LCI-G315-6 | 315 | — | 350 | — |
| LCI-G355-6 | 355 | — | 380 | — |
| LCI-G400-6 | 400 | — | 430 | — |
| LCI-G500-6 | 500 | — | 540 | — |
| LCI-G630-6 | 630 | — | 680 | — |
| LCI-G700-6 | 700 | — | 750 | — |
| LCI-G800-6 | 800 | — | 840 | — |
| LCI-G900-6 | 900 | — | 980 | — |
| LCI-G1250-6 | 1250 | — | 1350 | — |
| LCI-G1400-6 | 1400 | — | 1500 | — |
Общепромышленный режим (G) —используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P)— используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
—
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI
| Параметры | Описание | |
| Основные параметры | ||
| Диапазон напряжения
и частоты на входе |
1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% 3 ~ 594-759 В (+5% не более 20 мс), 50/60 Гц ± 2% |
|
| Диапазон напряжения
и частоты на выходе |
3 ~ 0-Uвх, 0 — 599 Гц | |
| Диапазон мощностей | 0.4 — 1400 кВт | |
| Тип подключаемого электродвигателя | Трехфазный асинхронный с КЗР | |
| Методы управления | Скалярный
Векторный с разомкнутым контуром (бездатчиковый SVC) Векторный с обратной связью (с энкодером, VC) (неприменимо к моделям серии LCI(S)) |
|
| Перегрузочная способность (не чаще 1 раза в 10 минут) | G: 150% от номинального тока в течение 60 с 180% от номинального тока в течение 3 с
P: 120% от номинального тока в течение 60 с 150% от номинального тока в течение 3 с |
|
| Несущая частота | 0.5 — 16 кГц | |
| Пусковой момент | 150% от 1.0 Гц (SVC)
180% от 0.0 Гц (VC) (неприменимо к моделям серии LCI(S)) |
|
| Диапазон скоростей | 1:200 (SVC)
1:1000 (VC) (неприменимо к моделям серии LCI(S)) |
|
| Точность отображения
выходной частоты |
Цифровое задание: 0.01 Гц
Аналоговое задание: максимальная частота х 0.2% |
|
| Точность постоянной скорости | ±0.5% (SVC) | |
| Увеличение момента (U/f) | Автоматическое
Ручное 0.1…20% |
|
| Характеристика
зависимости U/f |
Прямая
Квадратичная Ломаная по нескольким точкам Раздельный |
|
| Характеристика разгона/замедления | Линейная
S-образная четыре времени разгона/замедления (0.0…6500 с) |
|
| Функция AVR | Автоматическая стабилизация выходного напряжения | |
| Фильтр ЭМС | Встроен | |
| Функциональные возможности | ||
| Панель управления | Съемная до 10 м | |
| Управление в векторном режиме | По скорости/по моменту | |
| Встроенные расширенные функции | 2 таймера, счетчик импульсов, длины, расстояния, 2 набора параметров для двух разных электродвигателей, виртуальное реле задержки времени, быстрое ограничение тока, отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) | |
| Динамическое торможение | Торможение постоянным током | |
| Толчковый режим | Диапазон частоты: 0.0…максимальная частота
Отдельное время разгона/замедления для толчкового режима |
|
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней | |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций | |
| ПИД-управление | Реализация системы управления с 2 датчиками обратной связи | |
| Безостановочная работа | При пропадании питания:
менее 15 мс — непрерывная работа более 15 мс — автоперезапуск |
|
| Сетевые протоколы | Modbus RTU встроен | |
| Опции и аксессуары | Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, платы расширения, дополнительное оборудование | |
| Защитные функции | Полный комплекс + аппаратная защита в моделях LCI от 55 кВт и выше. (Опционально для моделей до 55 кВт) Аппаратная защита осуществляет более высокое быстродействие при токовых перегрузках по сравнению со стандартной программной защитой. |
|
| Степень защиты | IP20, IP54 | |
| Управление | ||
| Каналы команды запуска | Панель, клеммы, сетевой протокол | |
| Задание частоты | 10 источников задания частоты | |
| Задание момента | 10 типов источников задания вращающего момента | |
| Источник питания | +10 В DC; +24 В DC | |
| Входы управления | Для моделей LCI:
6 цифровых (S), PNP/NPN 2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА 1 аналоговый вход (AI) с диапазоном -10…+10 В Импульсных входов нет опционально +1: (HDI) до 100 кГц |
Для моделей LCI (S):
2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА 5 цифровых (S), PNР Импульсных входов нет |
| Выходы управления | Для моделей LCI:
1 цифровой (МО) 48 В 50 мА Импульсных выходов нет опционально +1: (HDO) до 100 кГц 2 релейный (Т, R) 250 В до 3.0 А 2 аналоговых (АО) с диапазоном 0…10 В или 0/4…20 мА |
Для моделей LCI (S):
1 релейный (R) 250 В до 3.0 А 1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА |
| Условия окружающей среды | ||
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата | |
| Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках) | |
| Температура окружающей среды | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) | |
| Относительная влажность | Относительная влажность ниже 90%, без конденсации | |
| Охлаждение | Принудительное | |
| Вибрация | Менее 5.9 м/с (0.6 g) | |
| Температура хранения | От -20 до +55 °С | |
