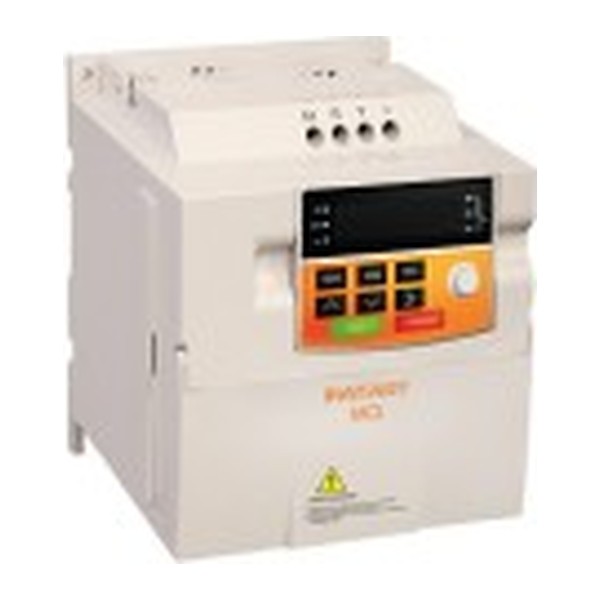

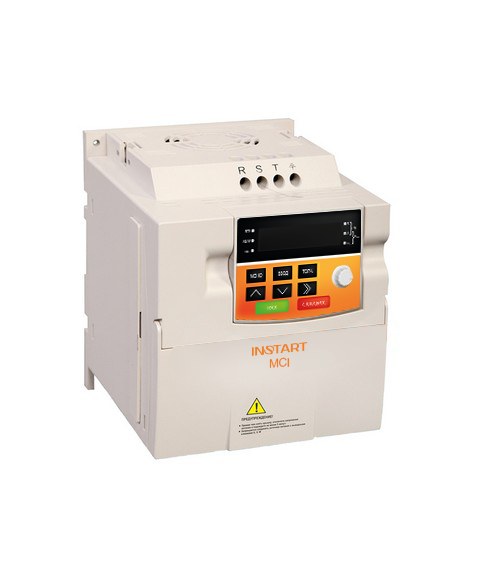

Преобразователь частоты INSTART MCI-G2.2-2B

Преобразователь частоты INSTART MCI-G2.2-2B — преобразователь частоты INSTART серии MCI (серия общего назначения 0,4–630 кВт). Мощность двигателя 2,2 кВт, питание 1×220 В, ток 10 А, степень защиты IP20. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 31 255 ₽ с НДС, отгрузка со склада и доставка по России.

О серии MCI

Преобразователи частоты INSTART серии MCI — высокотехнологичные устройства общего назначения по экономичной цене для асинхронных двигателей от 0,4 до 630 кВт: режимы G/P, защита двигателя по PTC-датчику, встроенные логические функции и пожарный режим.

Особенности

• Два режима работы — насосный (P) и общепромышленный (G)
• PTC-датчик — улучшенная тепловая защита по датчикам в обмотках двигателя
• Логические функции — пять виртуальных программируемых реле
• Заводские предустановки — быстрый ввод в эксплуатацию для стандартных применений
• Высокий пусковой момент — 150 % при 0,5 Гц в векторном режиме без энкодера
• Пожарный режим — опция для систем дымоудаления и противопожарной вентиляции
• Полный набор защит — ток, перегрев, фазы, напряжение, связь

Описание производителя

Преобразователи частоты серии MCI специально разработаны для большого количества стандартных применений и имеют все функциональные возможности современных преобразователей частоты общего назначения. Преобразователи частоты серии MCI – это высокотехнологичные, качественные изделия по экономичной цене. Серия предназначена для управления трехфазными асинхронными электродвигателями с диапазоном мощностей от 0.4 до 630 кВт.

Преимущества преобразователей частоты серии MCI

РАБОТА В ДВУХ РЕЖИМАХ

• насосный

• общепромышленный

БЫСТРАЯ И УДОБНАЯ ЭКСПЛУАТАЦИЯ

Заводские предустановки для стандартных применений

ВЫСОКИЙ ПУСКОВОЙ МОМЕНТ ПРИ НИЗКИХ ОБОРОТАХ ДВИГАТЕЛЯ

• в векторном режиме без энкодера: 150 % при 0.5 Гц

ПОДКЛЮЧЕНИЕ ДАТЧИКА ЗАЩИТЫ ДВИГАТЕЛЯ PTC

Улучшенная тепловая защита двигателя по сигналу от температурных датчиков в обмотках электродвигателя

ВСТРОЕННЫЕ ЛОГИЧЕСКИЕ ФУНКЦИИ

Наличие пяти виртуальных программируемых реле для реализации логических задач

«ПОЖАРНЫЙ РЕЖИМ»

Опция «пожарный режим» – это возможность преобразователю частоты продолжать работу в условиях пожара, несмотря на вероятность повреждений, а также игнорируя возникающие ошибки

ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ ЗАЩИТНЫХ ФУНКЦИЙ

• токовая защита от перегрузки двигателя

• токовая защита мгновенного действия;

• защита двигателя от перегрева

• защита от замыкания выходных фаз на землю

• защита от перегрева выходных каскадов

• защита от повышенного или пониженного напряжения

• защита от пропадания фазы на входе

• защита от ошибок передачи данных

• защита от пропадания фаз на выходе

Область применения

Преобразователи частоты серии MCI используют там, где не требуется векторное управление с замкнутым контуром (наличие энкодера): вентиляторы, насосы, дробилки, компрессоры, штамповочные станки, гравировальные станки, оборудование для обработки стекла, печатные станки, ткацкое оборудование и т.д

Система обозначения преобразователей частоты серии MCI

1. Серия

2. Режим G - общепромышленный*

3. Мощность электродвигателя (кВт) для общепромышленного режима (G)

4. Режим P - насосный**

5. Мощность электродвигателя (кВт) для насосного режима (P)

6. Номинальное напряжение:

2: 1~230 (220) В, 50/60 Гц

4: 3~400 (380) В, 50/60 Гц

6: 3~690 (660) В, 50/60 Гц

7. Встроенный тормозной модуль

8. Встроенный дроссель постоянного тока

9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)

10. Дополнительное защитное покрытие плат лаком

11. Защитное покрытие плат компаундом

12. IP54

13. Пожарный режим

*Общепромышленный режим (тяжелый, G) - Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (нормальный, P) - Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения преобразователей частоты серии MCI

Массогабаритные характеристики

Характеристики

Где применяется

• вентиляторы и насосы
• дробилки, компрессоры, штамповочные и гравировальные станки
• печатное, ткацкое и стеклообрабатывающее оборудование

Как подобрать

• Мощность и ток ПЧ — не ниже номинала двигателя; для насосов и вентиляторов используйте режим P, для конвейеров и станков — G.
• Питание: 1×220 В (-1B/-2B/-3), 3×380 В (-4B) или 3×660 В (-6B) — по сети объекта.
• Серия по задаче: VCI/SDI/INVENT — вентиляция и насосы, NCI — универсальные, MCI/LCI — общепромышленные, INPRIME/INPRIME MX — энкодеры, протоколы, краны.
• Опции: тормозной резистор при частых остановах, сетевой и моторный дроссель при длинных кабелях, ЭМС-фильтр, пожарный режим, IP54.
