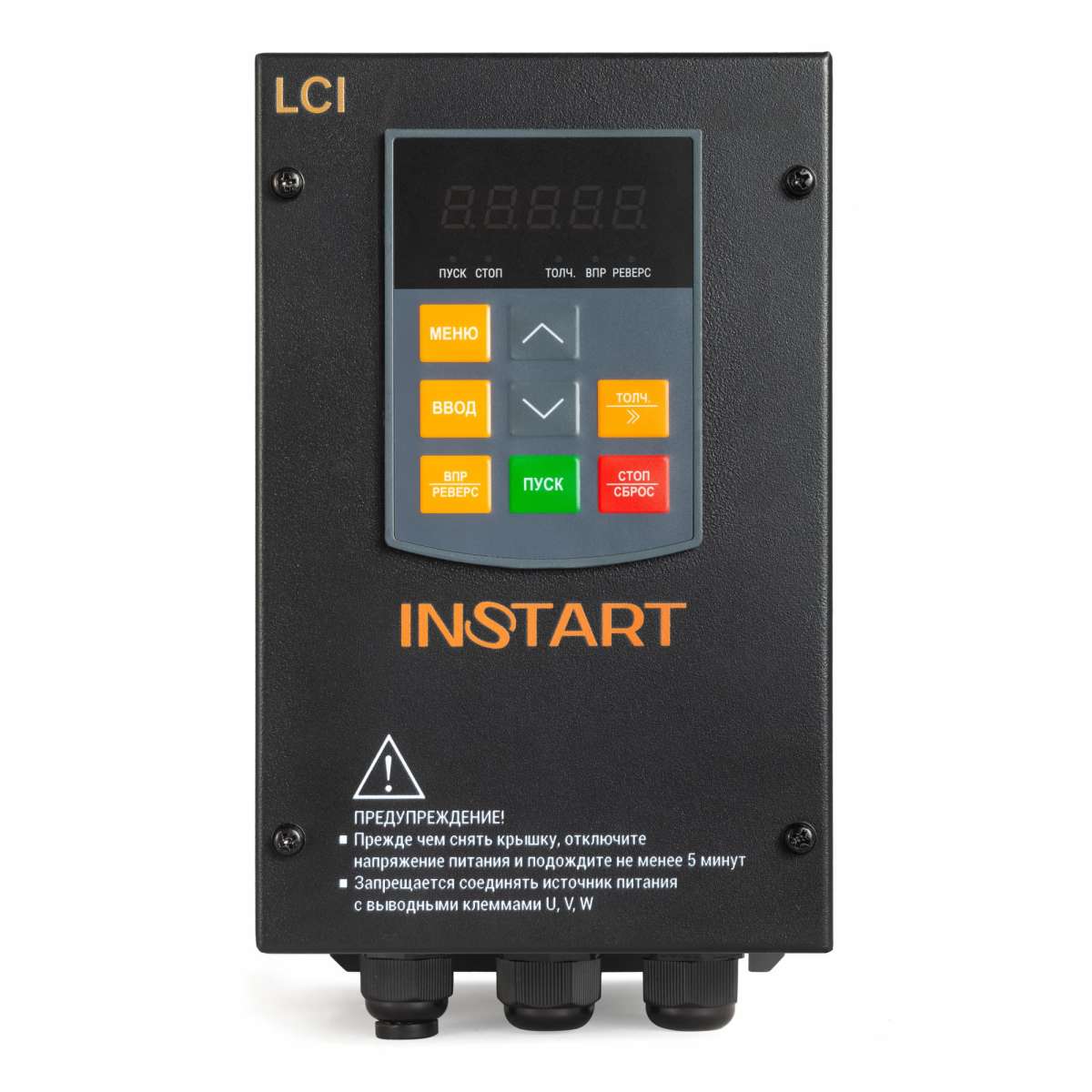

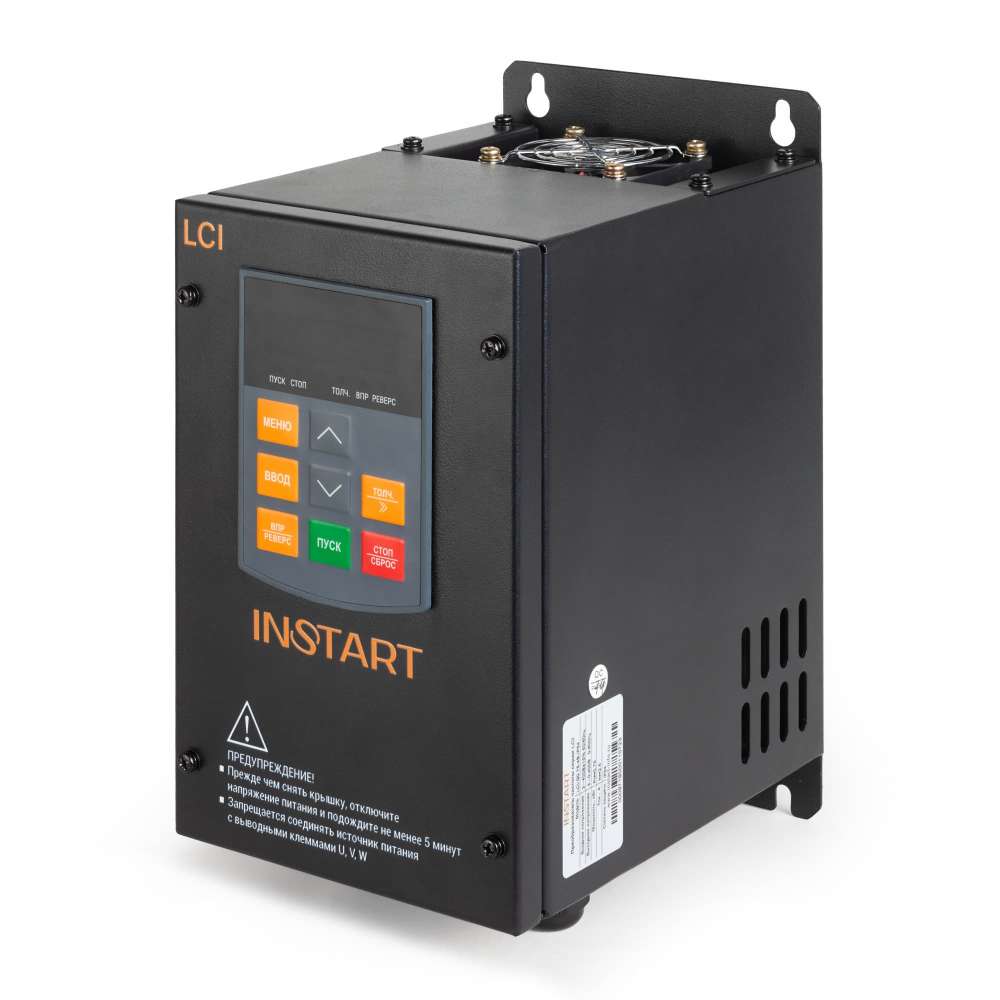

Преобразователь частоты LCI-G-1.5-4B со степенью защиты IP54

Преобразователь частоты со степенью защиты IP54 – корпус с такой степенью защиты следует выбирать для участков с повышенной влажностью, где может образовываться пыль и есть возможность попадания брызг на ПЧ.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время
  • Преобразователи частоты серии LCI были разработаны для общепромышленных применений и могут использоваться в самых разных отраслях. Частотные преобразователи позволяют регулировать скорость и момент, а также обеспечивают защиту асинхронных трехфазных электродвигателей мощностью от 0.4 до 1400 кВт.

    Преобразователь частоты со степенью защиты IP54 – корпус с такой степенью защиты следует выбирать для участков с повышенной влажностью, где может образовываться пыль и есть возможность попадания брызг на ПЧ.

    Если ПЧ в корпусе IP54 будет получать небольшое количество пыли, влаги, это не окажет неблагоприятного воздействия на работу.

    Отличительные особенности серии:

    Работа в двух режимах:

    • насосный
    • общепромышленный

    Два набора параметров электродвигателя:

    можно ввести две группы параметров – для первого двигателя и для второго. В случае необходимости реализована возможность переключать привод с одной группы параметров на другую.

    Вариативность функциональных возможностей:

    Биполярный аналоговый вход, оптимальное количество входов/выходов для реализации различных задач. Платы расширения для работы с энкодерами позволяют настраивать частотные преобразователи под конкретные задачи Вашего производства.

    Область применения

    Серия подходит для общепромышленных механизмов, а также для работы с энкодерами и управления моментом. Устройства могут использоваться для работы со станками, насосами, шредерами, дробилками, компрессорами, тележками и многим другим оборудованием.

    СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

    Преобразователь частоты со степенью защиты IP54

    1. Серия
    2. Режим G — общепромышленный*
    3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
    4. Режим P — насосный**
    5. Мощность электродвигателя (кВт) для насосного режима (P)
    6. Номинальное напряжение:
    2:1~230 (220) В, 50/60Гц
    4: 3~400 (380) В, 50/60Гц
    6: 3~690 (660) В, 50/60Гц
    7. Встроенный тормозной модуль
    8. Встроенный дроссель постоянного тока
    9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
    10. Дополнительное защитное покрытие плат лаком
    11. Защитное покрытие плат компаундом
    12. IP54
    13. Пожарный режим

    *Общепромышленный режим(тяжелый, G)— используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

    **Насосный режим (нормальный, P)— используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент.
    Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

    СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

    Схема подключения для преобразователей частоты серии LCI (S)

    width=4718

    Схема подключения для преобразователей частоты серии LCI

    width=4718

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

Модель преобразователя частоты Соответствующий двигатель, кВт Номинальный ток на выходе (А)
G P G P
Вход: 1 фаза, 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2%
LCI-G0.4-2B / LCI-G0.4-2B (S) 0.4 2.0
LCI-G0.55-2B 0.55 4.0
LCI-G0.75-2B / LCI-G0.75-2B (S) 0.75 5.0
LCI-G1.5-2B / LCI-G1.5-2B (S) 1.5 7.0
LCI-G2.2-2B / LCI-G2.2-2B (S) 2.2 10
LCI-G4.0-2B 4.0 15
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
LCI-G0.4/P0.75-4B 0.4 0.75 1.3 2.5
LCI-G0.75-4B (S) 0.75 2.5
LCI-G0.75/P1.5-4B 0.75 1.5 2.5 3.6
LCI-G1.5-4B (S) 1.5 3.7
LCI-G1.5/P2.2-4B 1.5 2.2 3.7 5.0
LCI-G2.2-4B (S) 2.2 5.0
LCI-G2.2/P4.0-4B 2.2 4.0 5.0 8.5
LCI-G4.0-4B (S) 4.0 8.5
LCI-G4.0/5.5-4B 4.0 5.5 8.5 13
LCI-G5.5/P7.5-4B 5.5 7.5 13 18
LCI-G7.5/P11-4B 7.5 11 18 24
LCI-G11/P15-4B 11 15 24 30
LCI-G15/P18.5-4B 15 18.5 30 37
LCI-G18.5/P22-4B 18.5 22 37 46
LCI-G22/P30-4B 22 30 46 58
LCI-G30/P37-4 30 37 58 75
LCI-G37/P45-4 37 45 75 90
LCI-G45/P55-4 45 55 90 110
LCI-G55/P75-4 55 75 110 150
LCI-G75/P90-4 75 90 150 170
LCI-G90/P110-4 90 110 170 210
LCI-G110/P132-4 110 132 210 250
LCI-G132/P160-4 132 160 250 300
LCI-G160/P185-4 160 185 300 340
LCI-G185/P200-4 185 200 340 380
LCI-G200/P220-4 200 220 380 430
LCI-G220/P250-4 220 250 430 465
LCI-G250/P280-4 250 280 465 520
LCI-G280/P315-4 280 315 520 585
LCI-G315/P355-4 315 355 585 650
LCI-G355/P400-4 355 400 650 754
LCI-G400/P450-4 400 450 754 820
Вход: 3 фазы, 594-759 В (+5% не более 20 мс), 50/60 Гц ± 2%
LCI-G18.5-6 18.5 22
LCI-G22-6 22 28
LCI-G30-6 30 35
LCI-G37-6 37 45
LCI-G45-6 45 52
LCI-G55-6 55 63
LCI-G75-6 75 86
LCI-G90-6 90 98
LCI-G110-6 110 121
LCI-G132-6 132 150
LCI-G160-6 160 175
LCI-G200-6 200 218
LCI-G220-6 220 240
LCI-G250-6 250 270
LCI-G280-6 280 305
LCI-G315-6 315 350
LCI-G355-6 355 380
LCI-G400-6 400 430
LCI-G500-6 500 540
LCI-G630-6 630 680
LCI-G700-6 700 750
LCI-G800-6 800 840
LCI-G900-6 900 980
LCI-G1250-6 1250 1350
LCI-G1400-6 1400 1500

Общепромышленный режим (G) —используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P)— используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ LCI

Параметры Описание
Основные параметры
Диапазон напряжения

и частоты на входе

1 ~ 198-253 В (+5% не более 20 мс), 50/60 Гц ± 2%
3 ~ 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2%
3 ~ 594-759 В (+5% не более 20 мс), 50/60 Гц ± 2%
Диапазон напряжения

и частоты на выходе

3 ~ 0-Uвх, 0 — 599 Гц
Диапазон мощностей 0.4 — 1400 кВт
Тип подключаемого электродвигателя Трехфазный асинхронный с КЗР
Методы управления Скалярный

Векторный с разомкнутым контуром (бездатчиковый SVC)

Векторный с обратной связью (с энкодером, VC) (неприменимо к моделям серии LCI(S))

Перегрузочная способность (не чаще 1 раза в 10 минут) G: 150% от номинального тока в течение 60 с 180% от номинального тока в течение 3 с

P: 120% от номинального тока в течение 60 с 150% от номинального тока в течение 3 с

Несущая частота 0.5 — 16 кГц
Пусковой момент 150% от 1.0 Гц (SVC)

180% от 0.0 Гц (VC) (неприменимо к моделям серии LCI(S))

Диапазон скоростей 1:200 (SVC)

1:1000 (VC) (неприменимо к моделям серии LCI(S))

Точность отображения

выходной частоты

Цифровое задание: 0.01 Гц

Аналоговое задание: максимальная частота х 0.2%

Точность постоянной скорости ±0.5% (SVC)
Увеличение момента (U/f) Автоматическое

Ручное 0.1…20%

Характеристика

зависимости U/f

Прямая

Квадратичная

Ломаная по нескольким точкам

Раздельный

Характеристика разгона/замедления Линейная

S-образная

четыре времени разгона/замедления (0.0…6500 с)

Функция AVR Автоматическая стабилизация выходного напряжения
Фильтр ЭМС Встроен
Функциональные возможности
Панель управления Съемная до 10 м
Управление в векторном режиме По скорости/по моменту
Встроенные расширенные функции 2 таймера, счетчик импульсов, длины, расстояния, 2 набора параметров для двух разных электродвигателей, виртуальное реле задержки времени, быстрое ограничение тока, отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити)
Динамическое торможение Торможение постоянным током
Толчковый режим Диапазон частоты: 0.0…максимальная частота

Отдельное время разгона/замедления для толчкового режима

Простой ПЛК Задание скорости и времени работы на каждой из 16 ступеней
Многоступенчатый режим Задание скорости с цифровых клемм с помощью 16 комбинаций
ПИД-управление Реализация системы управления с 2 датчиками обратной связи
Безостановочная работа При пропадании питания:

менее 15 мс — непрерывная работа

более 15 мс — автоперезапуск

Сетевые протоколы Modbus RTU встроен
Опции и аксессуары Панель, удлинительный кабель, монтажный комплект, защитные покрытия плат, платы расширения, дополнительное оборудование
Защитные функции Полный комплекс + аппаратная защита в моделях LCI от 55 кВт и выше.
(Опционально для моделей до 55 кВт)
Аппаратная защита осуществляет более высокое быстродействие при токовых перегрузках по сравнению со стандартной программной защитой.
Степень защиты IP20, IP54
Управление
Каналы команды запуска Панель, клеммы, сетевой протокол
Задание частоты 10 источников задания частоты
Задание момента 10 типов источников задания вращающего момента
Источник питания +10 В DC; +24 В DC
Входы управления Для моделей LCI:

6 цифровых (S), PNP/NPN

2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА

1 аналоговый вход (AI) с диапазоном -10…+10 В

Импульсных входов нет

опционально +1: (HDI) до 100 кГц

Для моделей LCI (S):

2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА

5 цифровых (S), PNР

Импульсных входов нет

Выходы управления Для моделей LCI:

1 цифровой (МО) 48 В 50 мА

Импульсных выходов нет

опционально +1: (HDO) до 100 кГц

2 релейный (Т, R) 250 В до 3.0 А

2 аналоговых (АО) с диапазоном 0…10 В или 0/4…20 мА

Для моделей LCI (S):

1 релейный (R) 250 В до 3.0 А

1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА

Условия окружающей среды
Место установки В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата
Высота над уровнем моря Ниже 1000 м над уровнем моря (от 1000 до 3000 м при сниженных номинальных характеристиках)
Температура окружающей среды От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С)
Относительная влажность Относительная влажность ниже 90%, без конденсации
Охлаждение Принудительное
Вибрация Менее 5.9 м/с (0.6 g)
Температура хранения От -20 до +55 °С
Производитель

INSTART

Ток, A

3.7

Мощность, кВт

1.5

Серия

LCI
