Описание товара
Питание 1 фаза 230V AC, 50Hz
Выход 3 фазы 230V AC
Выход 3 фазы 230V AC

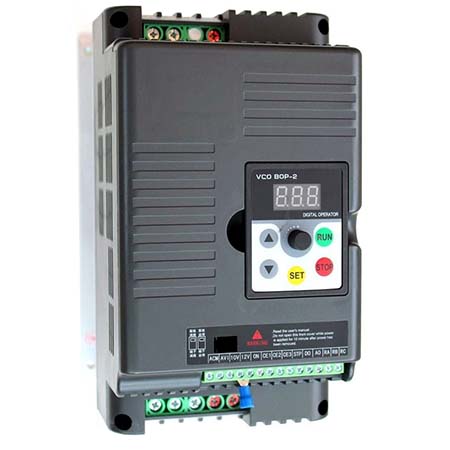

Преобразователь серии М – простая универсальная модель, предназначенная для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.).
– Диапазон регулировки выходной частоты – 0,1…999 Гц.
– Перегрузочная способность – 150% номинального момента в течение 60с.
– Встроенный PID-регулятор.
– Съемный пульт управления
– 5 цифровых многофункциональных программируемых входов.
– 2 аналоговых входа (4-20мА, 0-10В).
– 1 релейный выход.
– 1 аналоговый выход для подключения стрелочного прибора.
| Номинальные данные преобразователя | ||||
| Модель | Мощность | Питание | Выходной ток A | Размер L*W*H мм |
| M751Т2B | 0,75 кВт | Одна фаза AC 220В-240В 50Гц/60Гц |
4 | 150 x 115 x 150 |
| M152T2B | 1,5 кВт | 7 | 150 x 115 x 150 | |
| M222T2B | 2,2 кВт | 9,5 | 150 x 115 x 150 | |
| M302T2B | 3,0 кВт | 11,5 | 150 x 115 x 150 | |
| M402T2B | 4,0 кВт | 15 | 210 x 118 x 180 | |
| M552T2B | 5,5 кВт | 20 | 210 x 118 x 180 | |
| M751T4B | 0,75 кВт | Три фазы AC 370В-440В 50Гц/60Гц |
2,5 | 150 x 115 x 150 |
| M152T4B | 1,5 кВт | 4,1 | 150 x 115 x 150 | |
| M222T4B | 2,2 кВт | 5,8 | 150 x 115 x 150 | |
| M302T4B | 3,0 кВт | 7,5 | 150 x 115 x 150 | |
| M402T4B | 4,0 кВт | 9,4 | 210 x 118 x 180 | |
| M552T4B | 5,5 кВт | 12,6 | 210 x 118 x 180 | |
| M752T4B | 7,5 кВт | 16,1 | 210 x 118 x 180 | |
| Серия | Серия «М» |
| Вход | Номинальное напряжение и частота. Одна фаза 220V AC, 50/60 Hz Три фазы 380V AC, 50/60 Hz |
| Выход | Напряжение 0~220V AC 0~380V AC Частота 0,1~999Hz |
| Способ управления | Скалярный, V/F |
| Отображение | Заданная частота, выходная частота, выходной ток, скорость вращения, ошибку, и т.д. |
| Основные функции | Разрешение установки частоты Цифровая настройка: 0.1Hz, аналоговая настройка. Точность выходной частоты 0.1Hz Управление V/F Кривая V/F свободно устанавливается для различных нагрузок. Многофункциональный вход 5 многофункциональных входных терминалов для управления 4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д. Многофункциональный выход 1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции, и т.д. Ускорение/замедление 0~255s отдельная установка времени ускорения / замедления. |
| Дополнительные функции | Встроенный ПИД контроль, выбираемое автоматическое регулирование напряжения; Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через потенциометр и т.д. |
| Защитные функции | Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения; Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д. |
| Условия эксплуатации | Температура: -10С ~ 40С (без инея) Влажность: ниже 95% (без конденсата) Высота: ниже 1000 м. Вибрация: ниже 0.5G |
Характеристики
| Мощность, Вт | 1500 | |
| Напряжение, В | 230 | |
| Ток, А | 7 |
