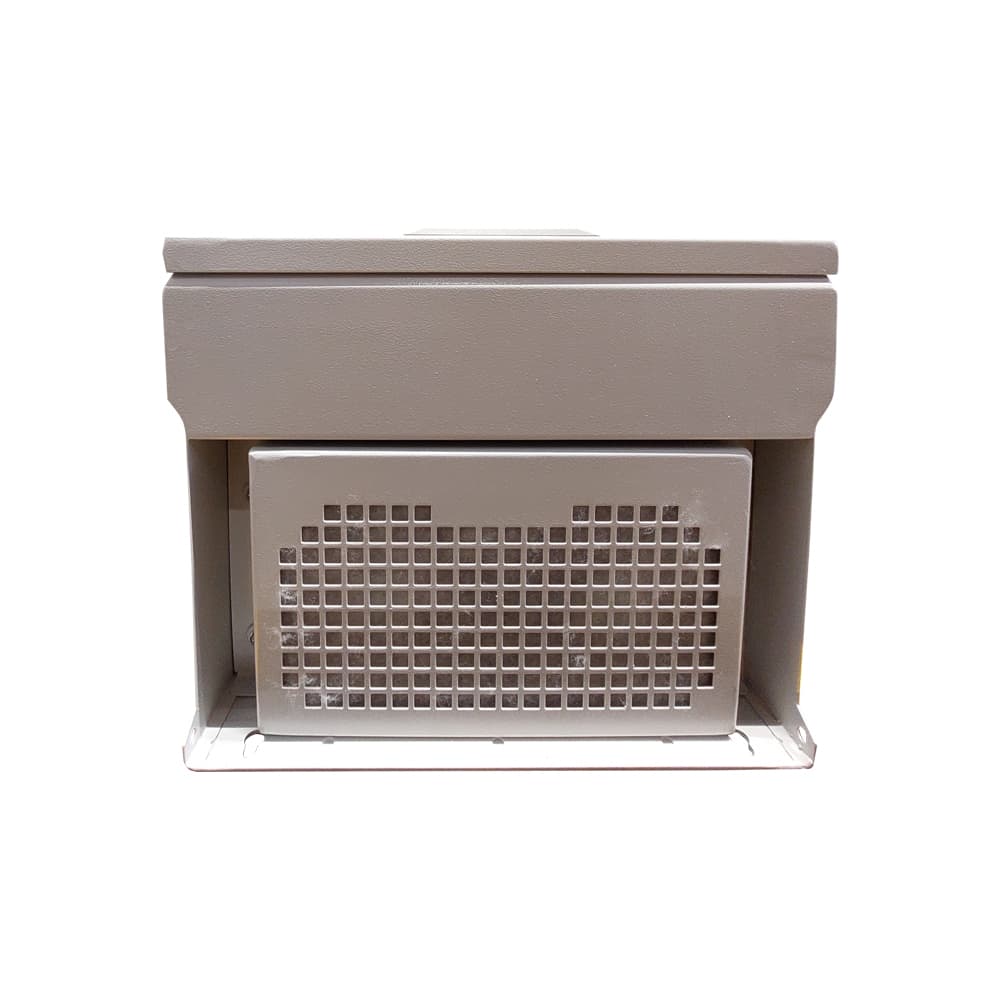

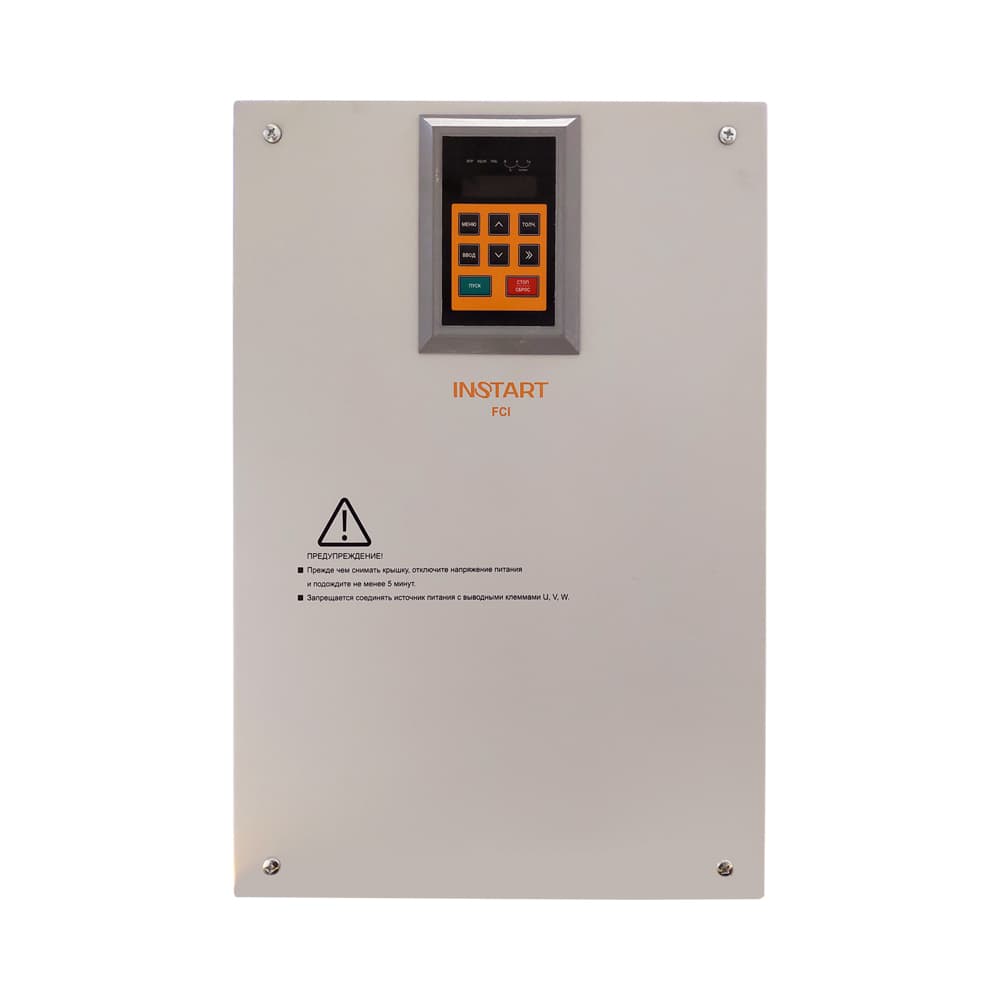

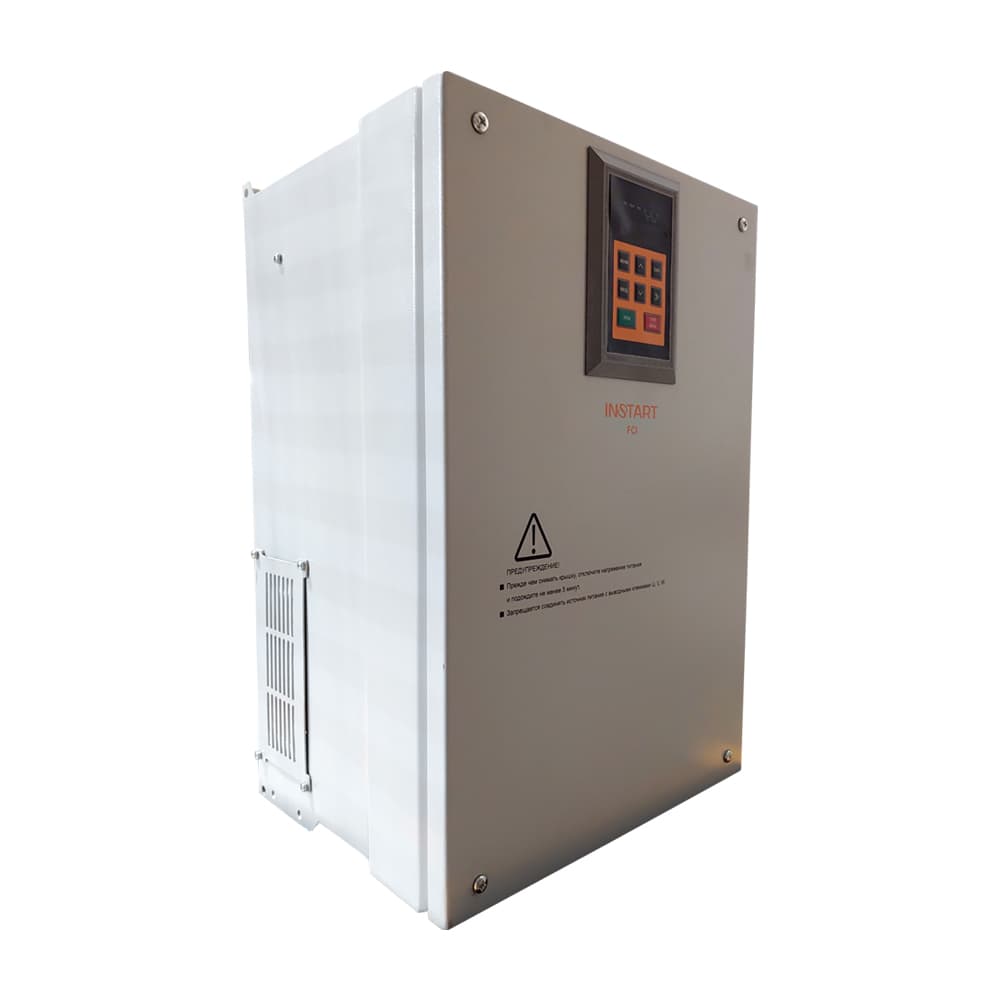

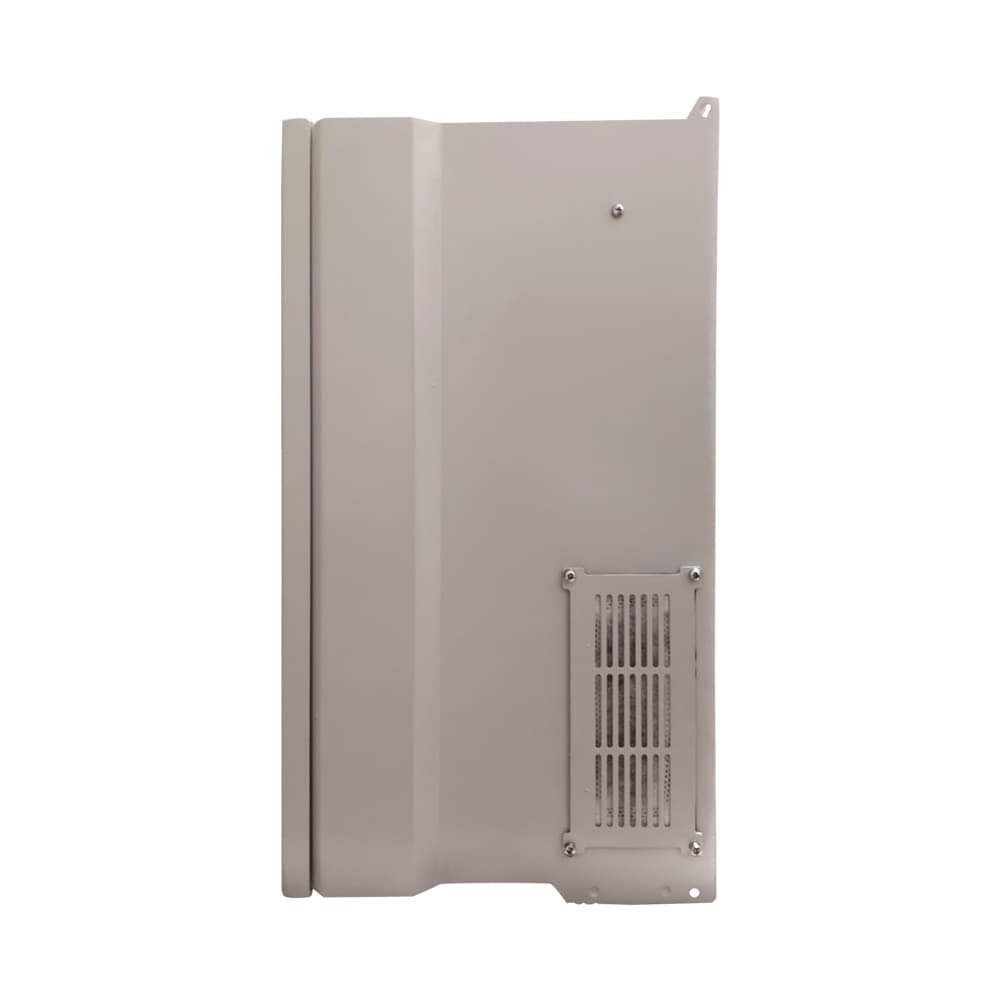

Преобразователь частоты FCI-G37/P45-4 со степенью защиты IP54

• Описание серии FCI
• Система обозначения
• Схема подключения
• Габаритные размеры

Преобразователи частоты INSTART - высокотехнологичное оборудование, с широким набором функций и широким диапазоном мощностей. Преобразователь частоты со степенью защиты IP54 - корпус с такой степенью защиты следует выбирать для участков с повышенной влажностью, где может образовываться пыль и есть возможность попадания брызг на ПЧ. Если ПЧ в корпусе IP54 будет получать небольшое количество пыли, влаги, это не окажет неблагоприятного воздействия на работу.

Преобразователь частоты INSTART серии FCI:

Высокая производительность

• работа в двух режимах
• быстрое установление момента при переменной нагрузке
• подключение датчика защиты PTC
• управление группой до 5 насосов
• подключение энкодера
• высокий пусковой момент при низких оборотах двигателя
• встроенные часы реального времени

Широкий набор функций

• пожарный режим*
• встроенное ПИД-регулирование
• встроенные таймеры
• встроенное виртуальное реле задержки времени
• ограничитель момента
• протоколы передачи данных
• встроенный ПЛК
• ограничитель тока
• автоматический регулятор напряжения

* Опция—Пожарный режим—служит для поддержания подпора воздуха, дымоудаления, управления вытяжными вентиляторами, управления противопожарными насосами. В момент активации данной функции преобразователь частоты продолжает свою работу, несмотря на возможность повреждения. Пожарный режим предполагает работу частотного преобразователя даже в случае возникновения каких-либо ошибок. Векторное управление асинхронными двигателями диапазоном мощности от 0,75 кВт до 630 кВт. Применение в различных областях (насосы, станки, вентиляторы, конвейеры и т.д)

Удобство в эксплуатации

• заводские предустановки для стандартных применений
• —функция резервное копирование параметров—
• программное обеспечение
• выбор протоколов передачи данных
• полный набор энкодерных плат
• съемная панель с доступной структурой меню

Использование преобразователя частоты серии FCI позволяет снизить затраты на электроэнергию за счет управления скоростью двигателя, повысить качество выпускаемой продукции благодаря улучшению управления процессом, а также увеличить срок эксплуатации вашего оборудования.

Область применения

Благодаря широкому модельному ряду с различными мощностями и вариантами оснащения позволяет подобрать подходящий преобразователь частоты для любых производственных решений. Продукция INSTART зарекомендовала себя во многих областях промышленности:

• Сельское хозяйство
• Строительная промышленность
• Пищевая промышленность
• Текстильная промышленность
• Полиграфическая промышленность
• Транспорт
• Обрабатывающая промышленность
• Автоматизация зданий и др.

СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI

•
• 1. Серия 2. Режим G — общепромышленный* 3. Мощность электродвигателя (кВт) для общепромышленного режима (G) 4. Режим P — насосный** 5. Мощность электродвигателя (кВт) для насосного режима (P) 6. Номинальное напряжение: 2: 1 ~ 230 B ± 15%, 50/60 Гц 4: 3 ~ 400 B ± 15%, 50/60 Гц 6: 3 ~ 690 B ± 15%, 50/60 Гц 7. Встроенный тормозной модуль 8. Встроенный дроссель постоянного тока 9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI) 10. Дополнительное защитное покрытие плат лаком 11. Защитное покрытие плат компаундом 12. IP54 13. Пожарный режим

*Общепромышленный режим(тяжелый, G)— используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры. **Насосный режим (нормальный, P)— используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.

Схема подключения преобразователей частоты INSTART серии FCI

Габаритные размеры

Ш	В	Г
375	570	300
