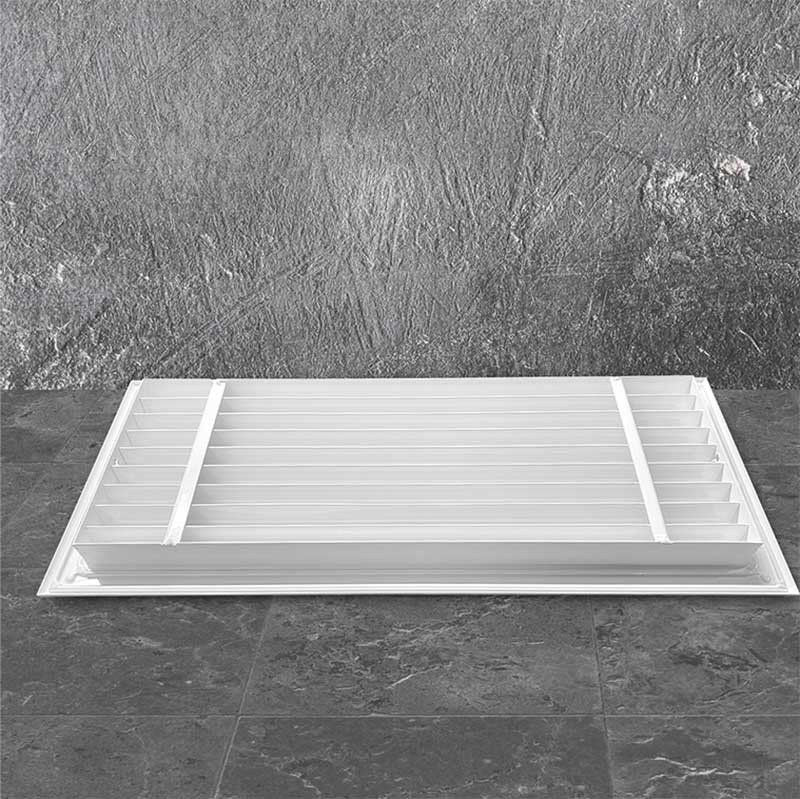

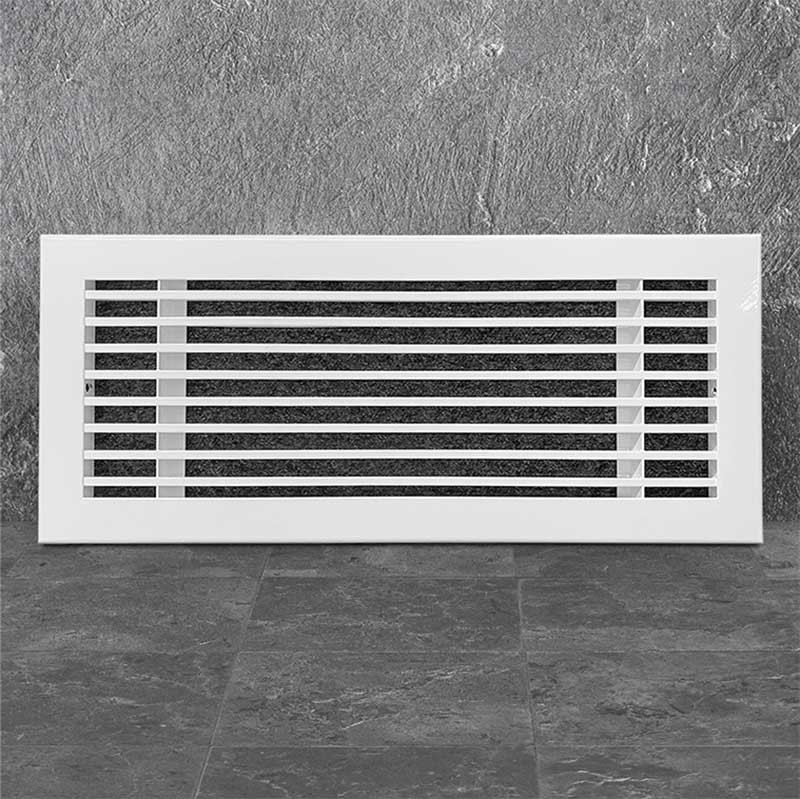

Описание вентиляционной настенной решетки ННР
Настенная нерегулируемая вентиляционная решетка ННР изготовлена из алюминиевой рамки и прикрепленных к лицевой стороне рамки (основания) решетки горизонтальных жалюзи, прочно закрепленных к полости рамки под прямым углом. Конструкция изготавливается из алюминиевого профиля АД31 (ГОСТ 22233-2001). Рамка настенная нерегулируемой вентиляционной решетки ННР выполнена из уголка 30х30. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (соединительные отверстия у решетки расположены с лицевой или внутренней стороны основания решетки). Изделие покрывается порошковой полиэфирной краской в базовый белый цвет (RAL 9016), под заказ – в любой оттенок (по международному каталогу RAL). Размерный ряд изделий включает в себя стандартные типоразмеры, а также индивидуальные – по размерам заказчика.
Технические требования
Предельные отклонения размеров вентиляционной решетки не должны превышать: по длине и ширине +/- 1,5мм. Стороны решетки должны быть перпендикулярны, отклонение от сторон не должно превышать 0,5 мм на 100 мм длины.

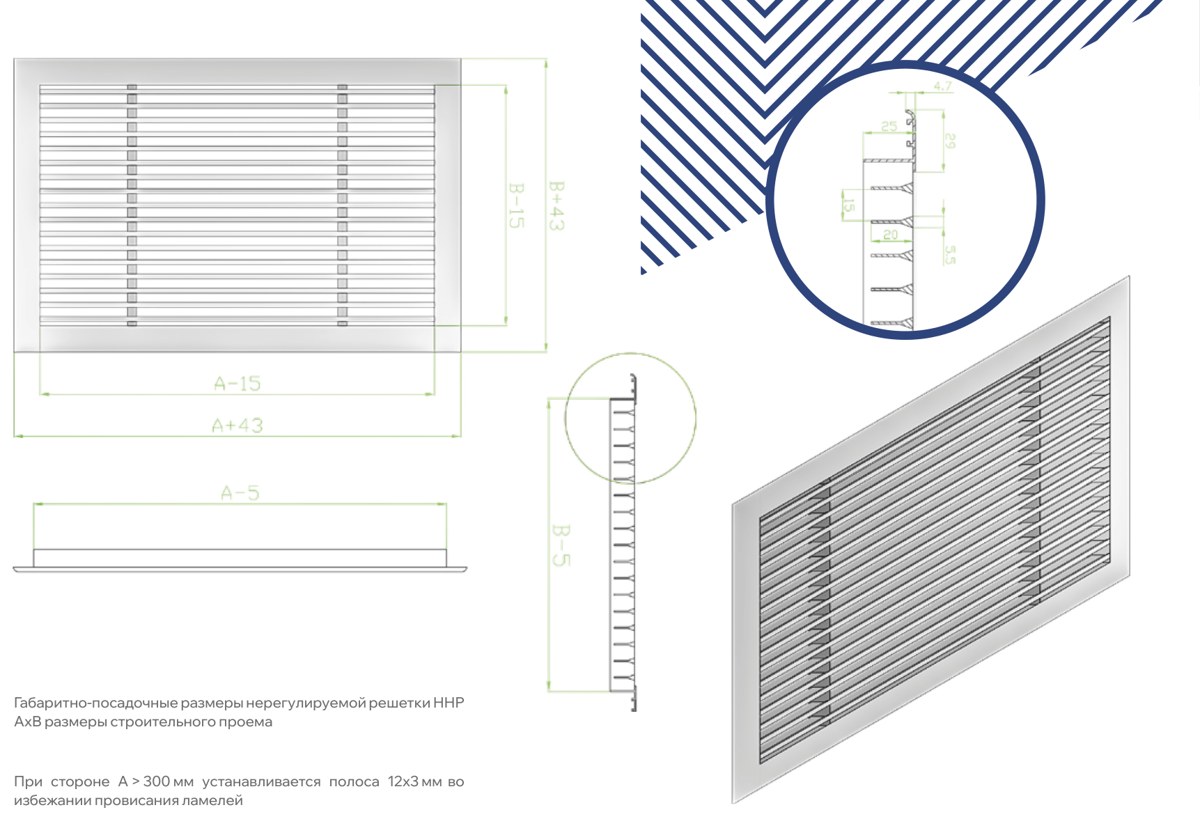

Размеры решетки ННР
