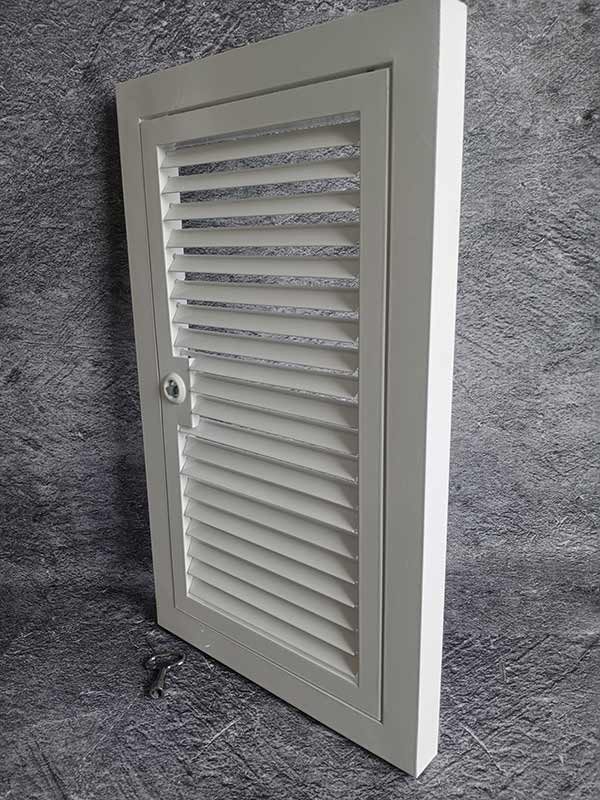

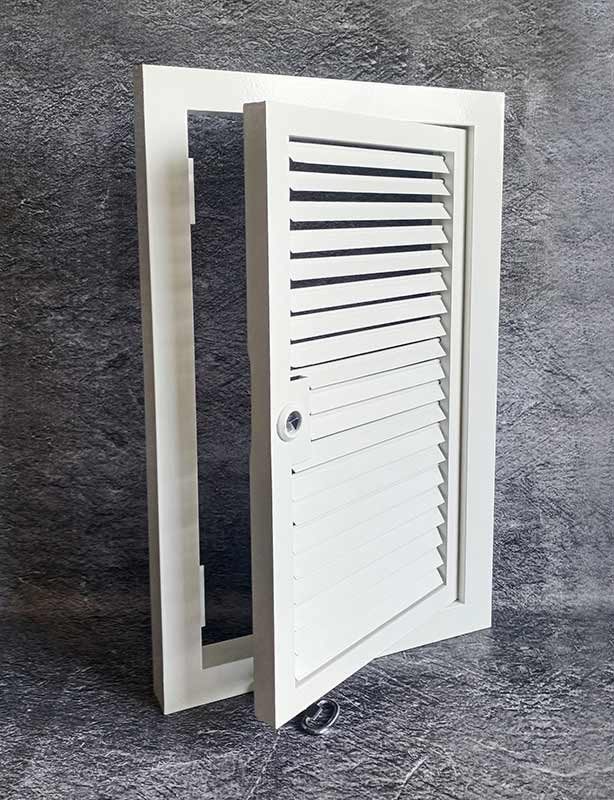

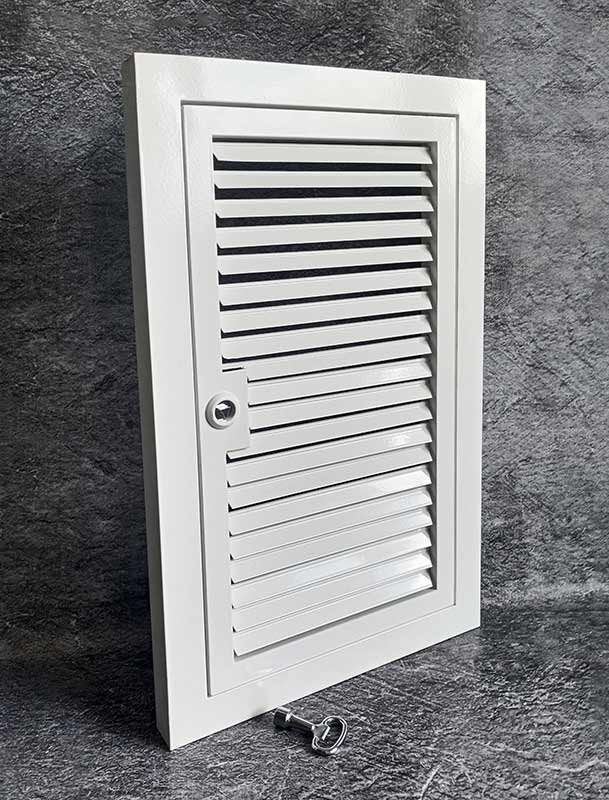

Люк ревизионный с нерегулируемыми ламелями Л-ОГРН-Г
Нерегулируемая вентиляционная решетка-люк с открыванием Л-ОГРН-Г применяется в зданиях любого назначения, включая офисные, промышленные, административные и жилые помещения, где требуется доступ к системе вентиляции, инженерным и сантехническим коммуникациям.

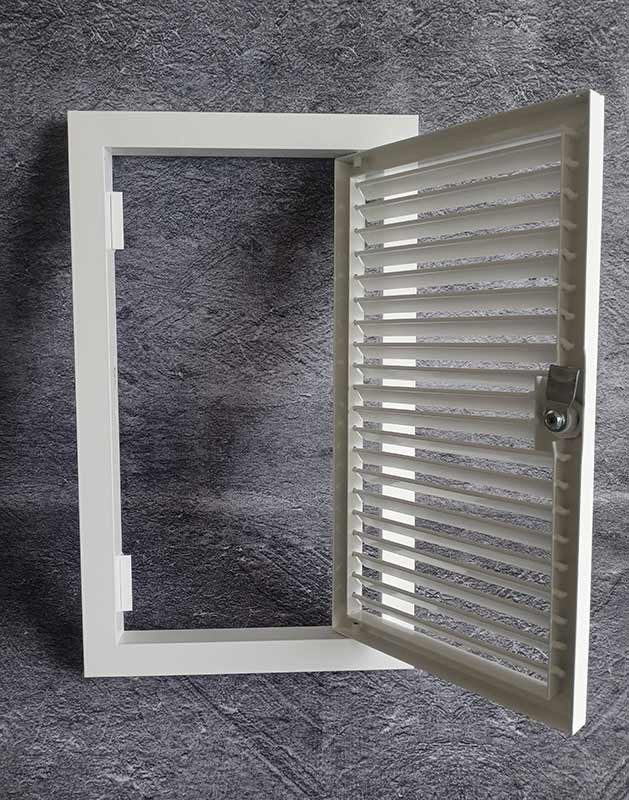

Люк Л-ОГРН-Г представляет собой рамку и поворотную створку из горизонтально расположенных каплеобразных жалюзи, которые могут быть зафиксированы под углом 30˚, 45˚ и 90˚. Если размер жалюзийного полотна по ширине превышает 500 мм, устанавливается специальная пластина с вырезами, что исключает провисание жалюзи и повышает эстетический вид изделия. Жалюзи возможно расположить по типу 1 во внутреннюю сторону (Л-ОГРН-Г -1) и по типу 2 во внешнюю сторону (Л-ОГРН-Г -2).
Варианты исполнения в зависимости от способа установки
- накладные (определяющие размеры (АхВ) – габаритные размеры изделия
- встраиваемые (определяющие размеры (АхВ) – размеры строительного проема
В створку устанавливается один из вариантов механизма открывания. При больших размерах рекомендуется изготовление двустворчатых люков и установка нескольких замков, для исключения провисания створки.
Типы расположения жалюзи в решетке Л-ОГРН-Г под разным углом
Материалы изготовления
- Люк изготавливается из алюминиевого профиля
- По умолчанию окрашиваются порошковыми полиэфирными эмалями в белый цвет RAL 9016. По запросу возможно покрытие в любой цвет по международной шкале RAL.
Механизмы открывания люка:

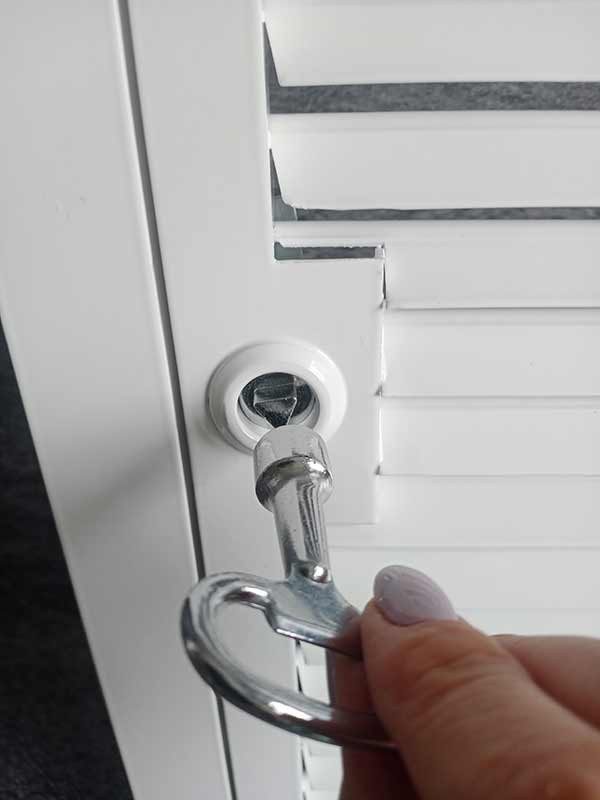

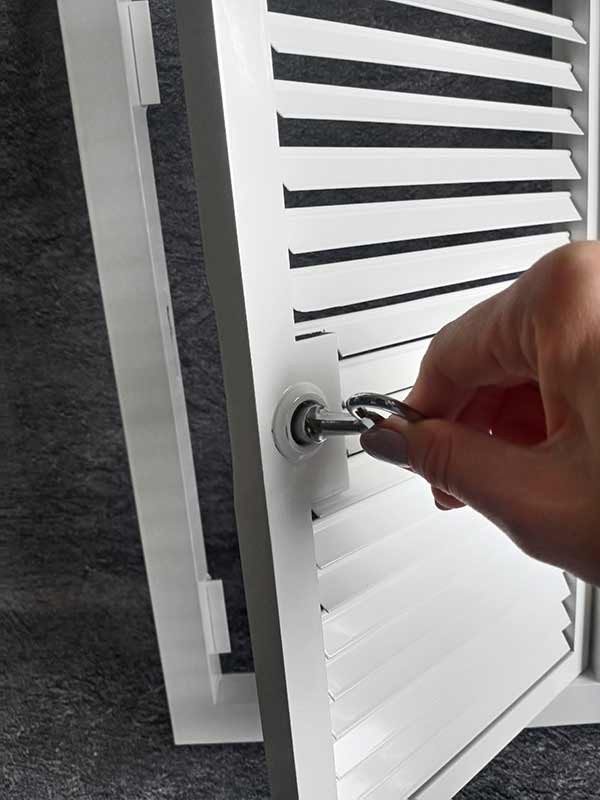

- мастер-ключ (щитовой замок под треугольный ключ с изогнутым ригелем);
- мебельный замок (автоматические защелки, открывающие люк с помощью легкого нажатия, могут комплектоваться ограничителем открывания);
- почтовый замок с ключом;
- магнитный замок;
- шпингалет.
Минимальный размер для решеток встраиваемого типа 110х110 мм, для накладного – 150х150 мм. Максимальные рекомендуемые размеры 2900х1000 мм. Если ширина превышает 500 мм, устанавливается полоса 12х3 мм во избежание провисания ламелей.

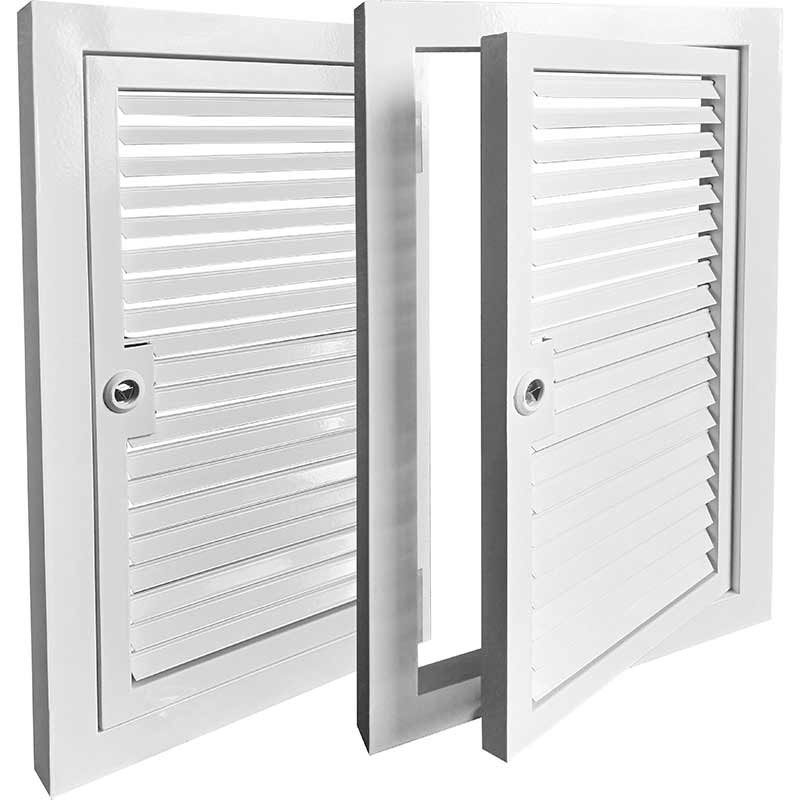

Варианты исполнения в зависимости от количества створок:
- одностворчатые
- двустворчатые
Варианты монтажа решеток накладного типа
- Накладной монтаж с помощью саморезов
- Утопленный монтаж с помощью монтажной пластины
- Накладной монтаж с помощью монтажной пластины
Варианты монтажа решеток встраиваемого типа:
- Крепление саморезами
- С помощью пружинной защелки
Габаритно-посадочные размеры Л-ОГРН-Г-1
Габаритно-посадочные размеры Л-ОГРН-Г-2
Пример заказа
Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) Л-ОГРН-Г-В (встраиваемый тип)
Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) Л-ОГРН-Г-В (встраиваемый тип)
Значение коэффициента живого сечения Кж.с. и площади живого сечения Sж.с. при различных значениях угла наклона ламелей решетки
Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) Л-ОГРН-Г-Н (накладной тип)
Стандартные типоразмеры, площадь свободного сечения (Fc.с.) и теоретическая масса (m) Л-ОГРН-Г-Н (накладной тип)
Значение коэффициента живого сечения Кж.с. и площади живого сечения Sж.с. при различных значениях угла наклона ламелей решетки
