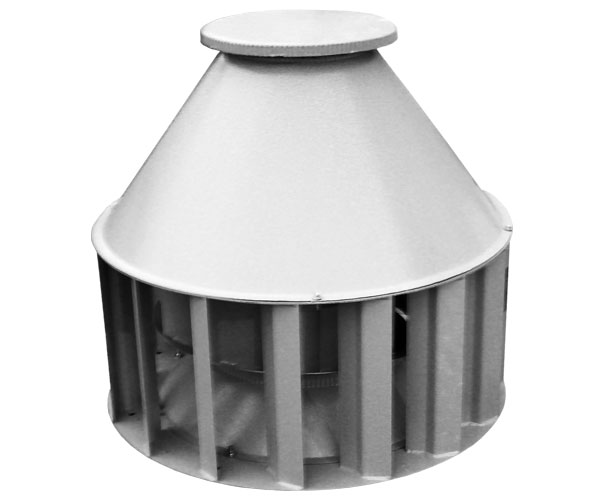

Вытяжные крышные вентиляторы ВКР

Назначение

Вентиляторы крышные ВКР устанавливаются на крышах зданий и сооружений с любым кровельным материалом и углом ската и выполняют функцию вытяжной вентиляции с горизонтальным выбросом воздуха в надкровельном пространстве. Вентиляторы для кровли находят широкое применение в системах вентиляции жилых, общественных и административных зданий, а также производственных помещений различного назначения и выполняют функции: общеобменной вентиляции и вентиляции дымоудаления. ВКР также могут использоваться в составе технологических систем в санитарно-технических и производственных целях. Крышные вентиляторы не используют в составе установок, нагревающих рабочую среду до предельной температуры, а также для работы с воздухом, в составе которого могут содержаться взрыво- и огнеопасные компоненты.

Общие сведения

• ТУ 4861-003-85589750 • Низкого давления • Одностороннего всасывания • Лопатки рабочего колеса-загнутые назад • Количество лопаток рабочего колеса – 12 • Вентиляторы могут комплектоваться стаканами, клапанами и поддонами.

Основные выпускаемые типоразмеры

Вентилятор ВКР - конструктивные особенности

Вытяжные вентиляторы для кровли изготавливаются в виде моноблока в общепромышленном, коррозионностойком и (или) взрывозащищенном исполнении. Внутри металлического корпуса располагается рабочее колесо с лопатками, отогнутыми в противоположную вращению сторону. Рабочее колесо соединено с вертикально расположенным приводом, который защищен от воздействия атмосферных осадков металлическим кожухом. Для крепления кровельного вентилятора к крыше здания на нижнем фланце предусмотрены отверстия под анкерный крепеж. Расширенная комплектация крышного вентилятора ВКР включает в себя клапан, поддон и стакан (для повышенной защиты оборудования от воздействия атмосферных осадков).

Основные варианты изготовления

В зависимости от функционального назначения крышных вентиляторов, они производятся из различных материалов. По этому признаку осуществляется их основная классификация:

индекс	назначение и материалы
—	Общепромышленное исполнение, материал — углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1	Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь
ВК3	Взрывозащищенное исполнение, материал – алюминиевые сплавы
