Перфорированная круглая вентиляционная решетка ВРПК

Установка в стену, перегородку или проём воздуховода: приток, вытяжка и переток воздуха между помещениями.

Конструкция и материалы

• Минимальный рекомендуемый диаметр 100 мм максимальный рекомендуемый диаметр 1400 мм.
• Каждые 600 мм устанавливается Т-образный профиль для придания жесткости изделию Решетки ВРПК изготовлены из алюминиевого тавра 20 мм (ВРПК-20) или 30 мм (ВРПК-30) и перфорированной вставки из оцинкованной стали.
• По умолчанию решетка имеет круглую перфорацию со смещенными рядами отверстий RV 5-7, но по желанию заказчика возможно изготовление решетки с любой перфорацией.
• От размера отверстий и расстояния между ними зависит коэффициент живого сечения, что влияет на аэродинамические характеристики изделия.
• Решетки данного вида включают в себя изделия стандартных типоразмеров, а также возможно изготовление любых размеров с шагом 1 мм.
• По дополнительному запросу решетки ВРПК могут быть оснащены пружинной защелкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения.
• Предусмотрена возможность оснащения адаптером для присоединения к воздуховоду.

Корпус и полотно — алюминиевый профиль (ГОСТ 22233-2018). Материал не корродирует, лёгкий и держит геометрию на больших размерах. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Что это даёт

Где применяется

• Стены, перегородки и проёмы воздуховодов
• Приток, вытяжка и переток воздуха
• Общественные и жилые помещения
• Присоединение к воздуховоду через адаптер

Как подобрать и смонтировать

• Монтаж в строительный проём или в торец воздуховода
• Крепление саморезами через рамку или скрытыми зажимами
• Размер А×В указывается по посадочному (строительному) проёму

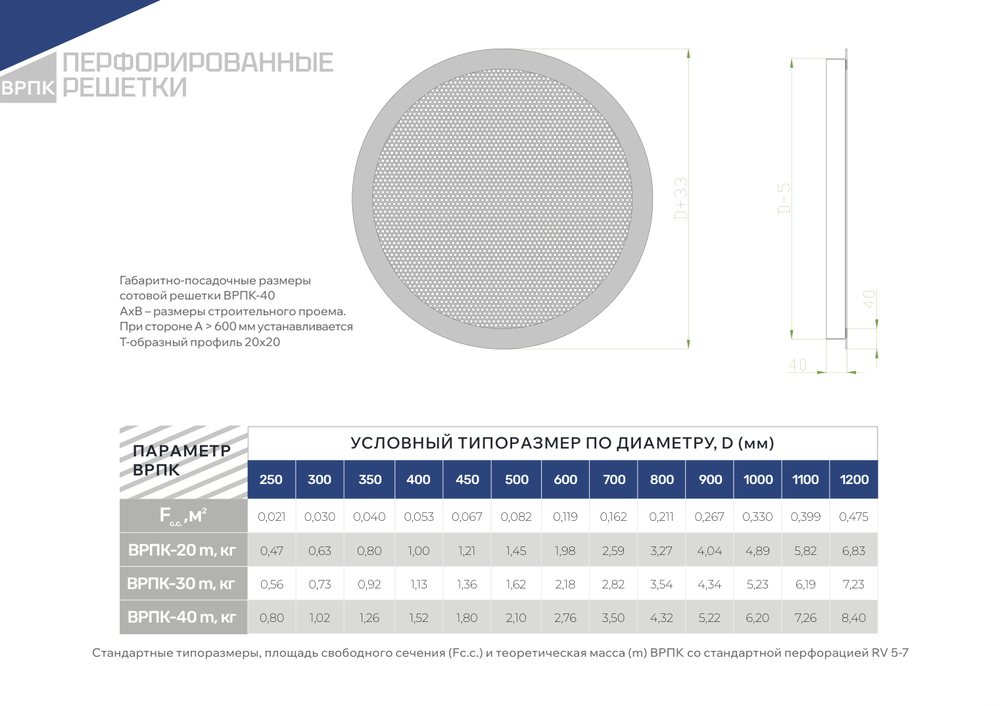

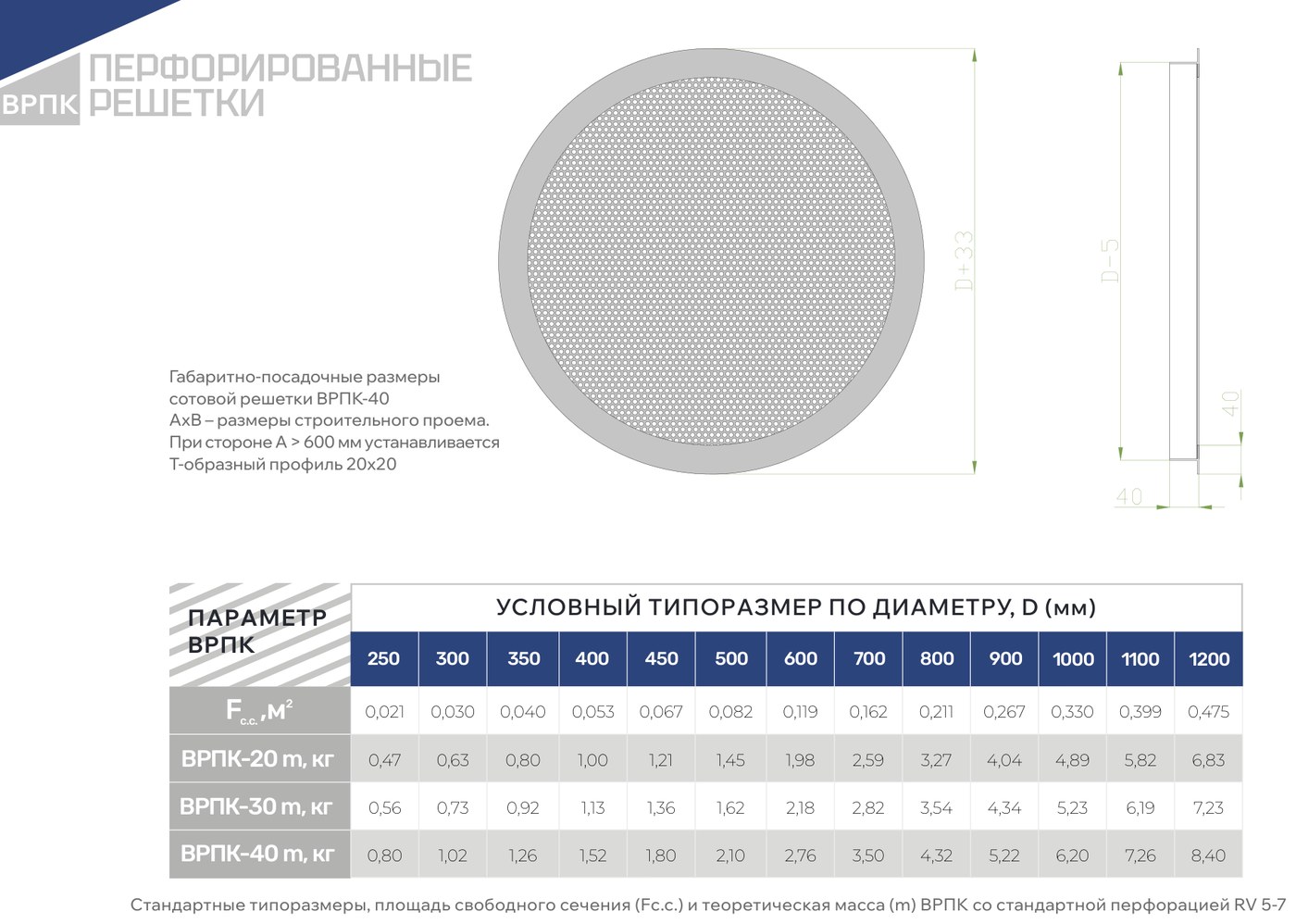

Технические характеристики

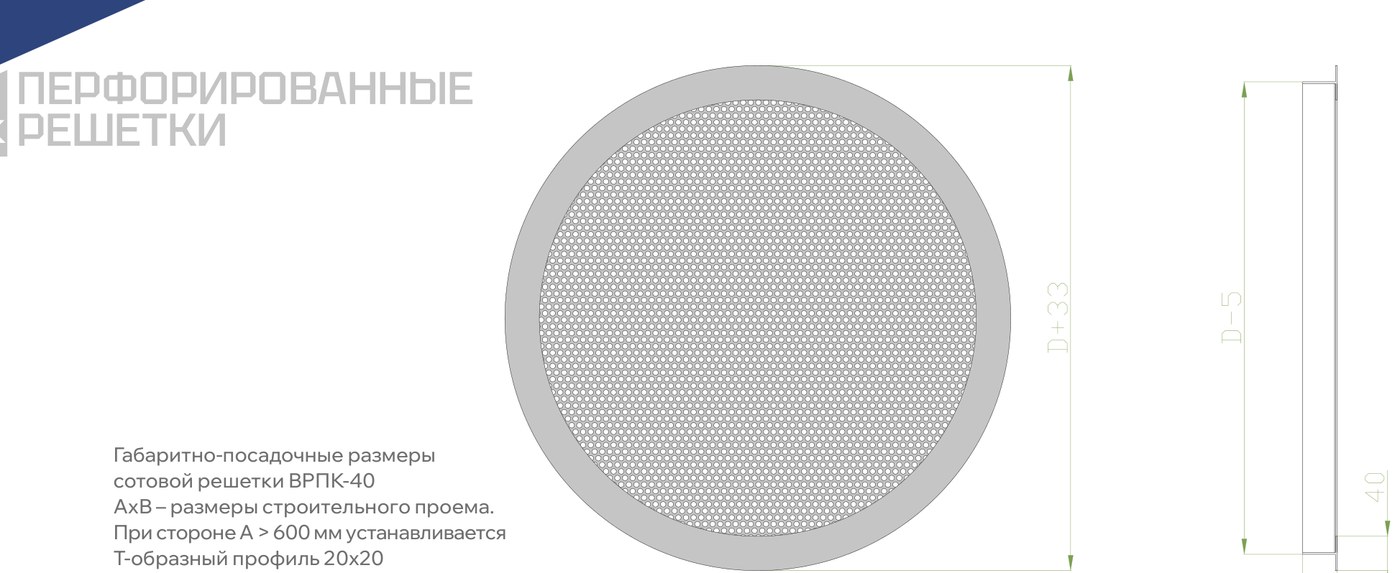

Размеры А×В указаны относительно строительного (посадочного) проёма.

Особенности

Алюминий

Круглая форма

В проём / канал

Важно знать
