Противопожарные клапаны КЛОП®-4 по функциональному назначению изготавливаются в двух исполнениях – нормально открытые и нормально закрытые. Нормально открытые (НО) клапаны КЛОП®-4 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.
Нормально закрытые (НЗ) клапаны КЛОП®-4 используются в системах вытяжной и приточной противодымной вентиляции, в том числе в приточных системах лифтов для транспортирования пожарных подразделений и системах компенсирующей подачи воздуха. НЗ клапаны могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением.
Клапаны КЛОП®-4 изготавливаются в обычном (общепромышленном) и «морозостойком» исполнениях.
Применение клапанов осуществляется в соответствии с нормативными требованиями. Клапаны КЛОП®-4 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. В этих помещениях могут быть установлены клапаны КЛОП®-2 во взрывобезопасном исполнении.
Предел огнестойкости нормально открытых клапанов КЛОП®-4(90)-НО при установке в проеме легкой (гибкой) и капитальной (жесткой) ограждающей строительной конструкции с нормируемым пределом огнестойкости при возможном двухстороннем тепловом воздействии или за ее пределами на участке воздуховода с нормируемым пределом огнестойкости, а также при установке без присоединения воздуховода в проеме легкой (гибкой) и капитальной (жесткой) ограждающей строительной конструкции с нормируемым пределом огнестойкости при тепловом воздействии на образец со стороны, противоположной расположению привода – EI 90.
Предел огнестойкости нормально закрытых клапанов КЛОП®-4(120)-НЗ при установке в проеме легкой (гибкой) и капитальной (жесткой) ограждающей строительной конструкции или за ее пределами на участке воздуховода с нормируемым пределом огнестойкости – EI 120.

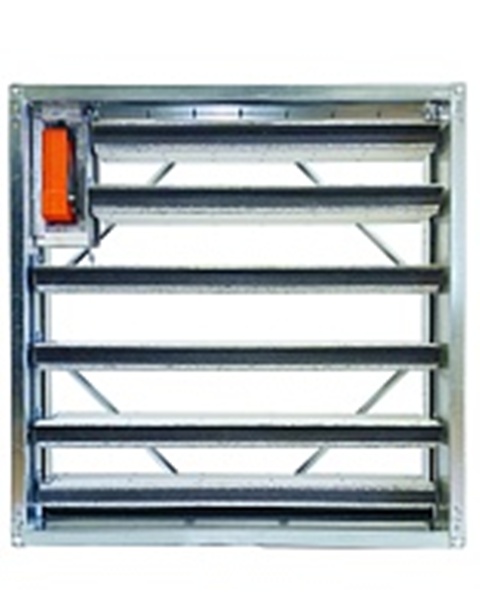

Клапаны КЛОП®-4 выпускаются прямоугольного сечения «канального» типа с двумя присоединительными фланцами с наружным и внутренним размещением электропривода, а также «стенового» типа с одним присоединительным фланцем. Корпус клапанов изготавливается из оцинкованной стали с несколькими теплоизолированными заслонками, количество которых зависит от размеров клапана.
По специальному заказу клапаны могут быть изготовлены из нержавеющей стали марки 12Х18Н10Т или её аналога (исп. «Нерж. сталь). Корпус и заслонки таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием.
Отличительными особенностями клапанов КЛОП®-4 от клапанов КЛОП®-2 и КЛОП®-3 являются укороченная монтажная длина корпуса и отсутствие вылета заслонок за корпус клапана.
Заслонки НО и НЗ клапанов отличаются по конструкции, толщине и виду применяемого огнестойкого материала.
Применение в составе заслонок материала с другими теплофизическими характеристиками позволяет обеспечить высокий предел огнестойкости НО клапанов дляв том числе без присоединения воздуховода (например, в проеме (отверстии) для перетекания воздуха), в соответствии со схемой сертификационных испытаний А.4 по ГОСТ 34720-2021. На НО клапанах устанавливаются электроприводы с возвратной пружиной в комбинации с терморазмыкающим устройством ТРУ на 72 °С (по специальному заказу на 93 или 141 °С), на НЗ клапанах – реверсивные электроприводы, на 24 или 220 В. Характеристики и схемы подключения электроприводов представлены на стр. 75-79.
Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30 °С до +40 °С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания.
Вид климатического исполнения клапанов «морозостойкого» исполнения «МС» – УХЛ2 по ГОСТ 15150-69. «Морозостойкие» клапаны исполнения «МС» без дополнительного обогрева конструктивных элементов могут устанавливаться снаружи зданий под навесом при температуре воздуха не ниже -30 °С или в помещениях со сравнительно свободным доступом наружного воздуха с указанной температурой, а также в наружных стенах зданий в районах с температурой воздуха наиболее холодной пятидневки по СП 131.13330.2025 (см. п. 16.1) не ниже -35 °С при условии размещения привода внутри здания.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапаны не следует устанавливать в системах местных отсосов агрессивных веществ.
Клапаны работоспособны в любой пространственной ориентации. Подачу сигнала на открытие клапанов рекомендуется производить на 20-30 секунд раньше пуска вентилятора.
Рекомендуемое значение скорости газа через проходное сечение клапанов – не более 20 м/с.
Рекомендуемый перепад давления на заслонке закрытого клапана – не более 1000 Па.
В соответствии с результатами предварительных испытаний значение коэффициента удельного сопротивления воздухопроницанию Sкл «стеновых» и «канальных» клапанов КЛОП®-4 при расчете подсоса подсоса или утечки воздуха по формуле (4) может быть принято равным не менее 3,8·104 м3/кг.
Характеристики клапанов “канального” типа
Схема конструкции канального клапана:

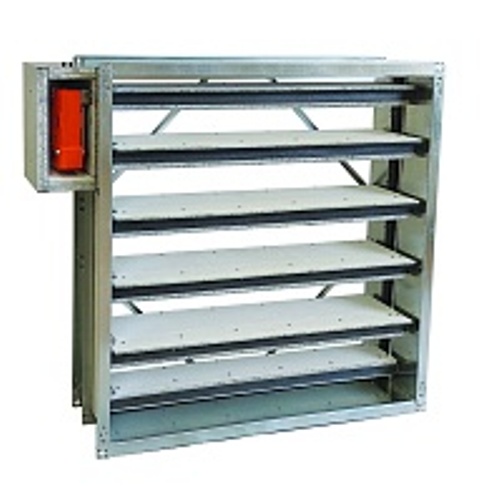

Электроприводы «канальных» клапанов КЛОП®-4 устанавливаются снаружи корпуса клапана (исполнение «СН» в обозначении изделия) или внутри корпуса (исполнение «ВН»).
Типоразмерные ряды и площадь проходного сечения «канальных» НО и НЗ клапанов КЛОП®-4 с электроприводом снаружи корпуса представлены на стр. 57-58.
Типоразмерные ряды и площадь проходного сечения «канальных» НО и НЗ клапанов КЛОП®-4 с электроприводом внутри корпуса аналогичны представленным для «стеновых» клапанов на стр. 61-62.
Схемы кассет из “канальных” клапанов КЛОП-4
А, В – размеры внутреннего сечения клапанов, составляющих кассету, мм (размеры клапанов могут отличаться)
Ак, Вк – размеры внутреннего сечения кассеты (воздуховода), мм
Lкл – длина корпуса клапана, мм
( Lкл = 175 мм для НО клапанов,
Lкл = 160 мм для НЗ клапанов).
С – ширина соединительной планки, мм
( С = 100 мм для НО клапанов,
С = 50 мм для НЗ клапанов).
Схемы кассет из «канальных» клапанов с электроприводом внутри корпуса аналогичны указанным выше.
Характеристики клапанов “стенового” типа
Схемы установки клапанов в системах противодымной вентиляции соответствуют «стеновым» клапанам КЛАД®-3 (см. стр. 18).
Рекомендуемые размеры монтажного проема (в т.ч. при установке клапана в торце воздуховода): L=А+15…20 мм; H=В+15…20 мм.
Схема конструкции стенового клапана:
Схемы кассет из “стеновых” клапанов КЛОП-4
Значения коэффициентов местного сопротивления на входе в сеть дымоудаления через «стеновой» клапан КЛОП®-4
Cтруктура обозначения клапанов КЛОП-4 при заказе и в документации
Пример заказа:
КЛОП-4(90)-НО-К-500х400-MB/S(220)-СН-К-А – клапан КЛОП-4, противопожарный нормально открытый, «канального» типа, с размерами внутреннего сечения 500х400 мм, электроприводом ВИНГС-М с возвратной пружиной на 220 В, расположенным снаружи клапана, с соединительной коробкой и клеммной колодкой, антивандальное исполнение.
