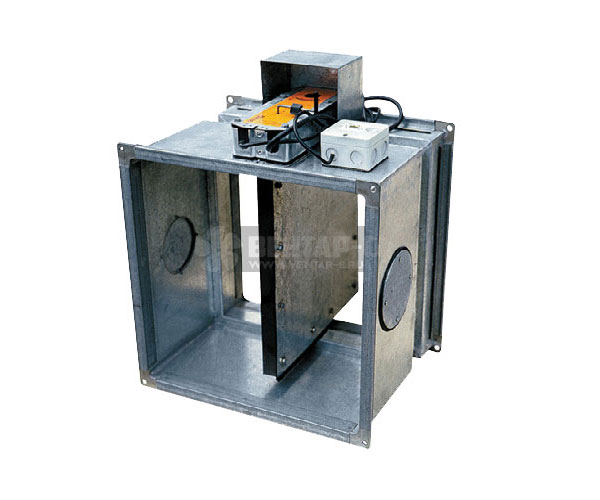

Клапан КЛОП-1(60/90)- обычного и специального исполнения

Описание клапана КЛОП 1 НО и НЗ

Противопожарные нормально открытые клапаны КЛОП-1 предназначены для блокирования распространения пожара и продуктов горения. Нормально закрытые клапаны КЛОП-1 используются в качестве клапанов механической приточно-вытяжной противодымной вентиляции, клапаны могут применяться также в качестве дымовых. Применение клапанов осуществляется в соответствии с нормативными требованиями. Клапаны КЛОП-1 имеют канальный тип разработки, оснащены двумя фланцами и размещёнными снаружи приводами разных типов. Клапаны КЛОП-1 с круглым сечением могут иметь ниппельные стыки и называются ниппельными. Клапаны КЛОП-1 не подлежат установке в помещениях категорий А и Б по взрыво-пожароопасности. В указанных помещениях устанавливаются клапаны КЛОП-1 или КЛОП-2 во взрывобезопасном исполнении. Примечание: Нормально открытые НО клапаны КЛОП-1(60/90) могут устанавливаться как в огнестойкой строительной конструкции (противопожарной преграде), так и за ее пределами на участке огнестойкого воздуховода независимо от направления возможного теплового воздействия на их конструкции. В соответствии с требованием п. 6.11 СП 7.13130.2013 это позволяет осуществлять монтаж клапанов с любой стороны от противопожарной преграды независимо от расположения очага пожара по отношению к этой преграде. Выполнение требования п. 6.11 обеспечивается наличием кожуха, защищающего привод НО клапанов как при их установке в огнестойкой строительной конструкции, так и при установке клапанов на участке воздуховода за пределами данной конструкции.

Конструкция клапана КЛОП 1 НО и НЗ

Клапаны КЛОП-1 выпускаются только «канального» типа с двумя фланцами прямоугольного сечения). Привод клапанов устанавливается снаружи корпуса. Корпус клапанов прямоугольного сечения изготавливается из углеродистой холоднокатаной стали с после-дующей окраской, корпус клапанов круглого сечения – из оцинкованной стали. По специальному заказу корпус может быть изготовлен из нержавеющей стали. Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали (исп. «нерж. сталь»), остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием. Заслонки клапанов заполнены термоизоляцией.

Условия эксплуатации КЛОП 1

Клапаны КЛОП-1 работоспособны в любой пространственной ориентации. При проектировании и установке клапанов в системах вентиляции рекомендуется учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе. При установке клапанов КЛОП-1 в воздуховодах большого сечения на участках, расположенных за местом резкого изменения направления потока воздуха, например, за отводами на 90°, рекомендуется обеспечивать открытое положение заслонки клапанов в плоскости поворота потока или применять клапаны КЛОП-3. Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°C до +40°С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Площадь проходного сечения клапанов КЛОП-1

Значения вылетов заслонки за корпус клапана прямоугольного сечения

Кассетное исполнение клапана КЛОП-1

Схемы кассет клапана КЛОП-1

Нестандартное применение клапана КЛОП 1

Главная особенность клапана противопожарного КЛОП-1 (60/90) – это возможность применения для помещений с нестандартными требованиями. Клапан противопожарный КЛОП-1 (60/90) может быть исполнен в нескольких вариантах, например:

• Для работы в условиях повышенной влажности Такие клапаны можно использовать на речном либо морском транспорте, стационарных платформах, что подтверждается различными свидетельствами государственного образца. Материал изготовления для таких клапанов — качественная нержавеющая сталь, а их электромеханический привод Belimo устанавливается в специальной оболочке с высокой степенью защиты.
• Для работы в транспорте Благодаря конструктивным особенностям клапанов КЛОП-1(60/90) противопожарных, которые предназначены для использования в железнодорожном транспорте, есть возможность их установки в системах вентиляции и кондиционерах.
• Для работы в особо требовательных к чистоте помещениях Изготавливая КЛОП-1(60) для помещений с высоким требованием стерильности, используют специальную нержавеющую сталь.

Более детально об особенностях этого клапаны вы можете узнать, позвонив нам. Менеджеры компании Вентар-С подберут вам противопожарный клапан КЛОП-1(60) любого назначения.

Варианты клапанов КЛОП 1

Все клапаны КЛОП-1 имеют канальный тип разработки. Они оснащены двумя фланцами и размещёнными снаружи приводами разных типов. >Клапаны КЛОП-1 с круглым сечением могут иметь ниппельные стыки. Такие клапаны называются ниппельными. Нормально открытые (НО) клапаны КЛОП-1 представлены в нескольких типах модификаций. Они могут быть оснащены электромагнитным приводом, имеющим тепловой замок, способный выдержать температуру до 72 °С, или электромагнитным приводом, не имеющим теплового замка. Так же, клапаны КЛОП могут быть оборудованы электромеханическими приводами BELIMO с термозамыкающими устройствами, рассчитанными на температуру до 72 °С, или электромеханическими приводами без таких устройств, и пружинными приводами с тепловыми замками, выдерживающими температуру либо до 72 °С, либо до 141 °С. Кроме того, клапаны КЛОП-1 могут быть оснащены микропереключателями. Нормально закрытые (НЗ) и дымовые клапаны КЛОП-1(90) и КЛОП-1(60) не оснащаются тепловыми замками. Клапаны такого типа, имеющие небольшие и средние размеры, оборудованы электромагнитным приводом. Большие клапаны КЛОП-1(90) и КЛОП-1(60) имеют реверсивные приводы BELIMO типа BLE или BE или электромеханические приводы BELIMO, оснащенные возвратными пружинами BF или BLF без ТРУ.

Установка клапанов КЛОП 1

Свою полную работоспособность клапаны КЛОП-1 сохраняют при установке их в любом положении. Проектирование и дальнейшая установка таких клапанов производятся в соответствии расчетами, основанными на доступности клапана для эксплуатации и доступности ко всем устройствам, которые расположены внутри него. Клапаны КЛОП предназначаются для установки их внутри помещений, температура воздуха в которых имеет диапазон от -30 °C до +40 °С. Устанавливаются они таким образом, чтобы прямое попадание природных осадков или образование конденсата на заслонках клапанов были полностью исключены. Если в среде, окружающей клапаны КЛОП, содержатся агрессивные пары или газы, их концентрация не должны быть чересчур высокой. В противном случае агрессивная среда будет разрушительно воздействовать на металл, из которого изготовлены клапаны КЛОП, и на электроизоляцию. Клапаны КЛОП-3 предназначены преимущественно для воздуховодов большого сечения.

Значения коэффициентов местного сопротивления

Масса клапанов КЛОП-1 с приводом BELIMO

Пример заказа клапана КЛОП 1

КЛОП-1(60)-Д-ЭМ(220)-400х400-К, где: (60) – клапан КЛОП-1 с пределом огнестойкости 60 мин, Д — Дымовой ЭМ(220) — с электромагнитным приводом на 220 В, 400х400 — с размерами внутреннего сечения 400х400 мм, К — с клеммной колодкой
