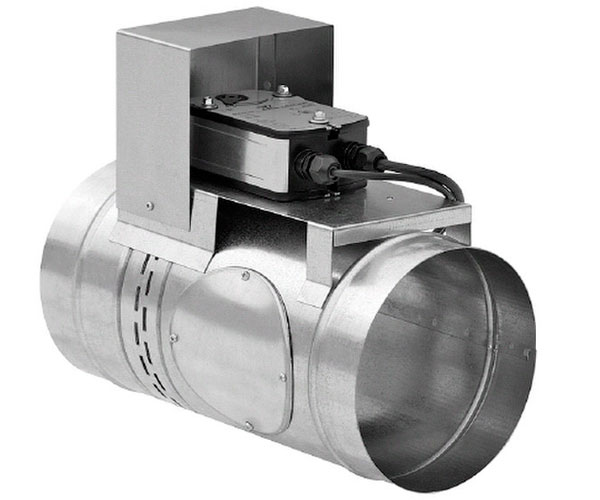

Клапаны Сигмавент -120(180) –НЗ-(У)-D

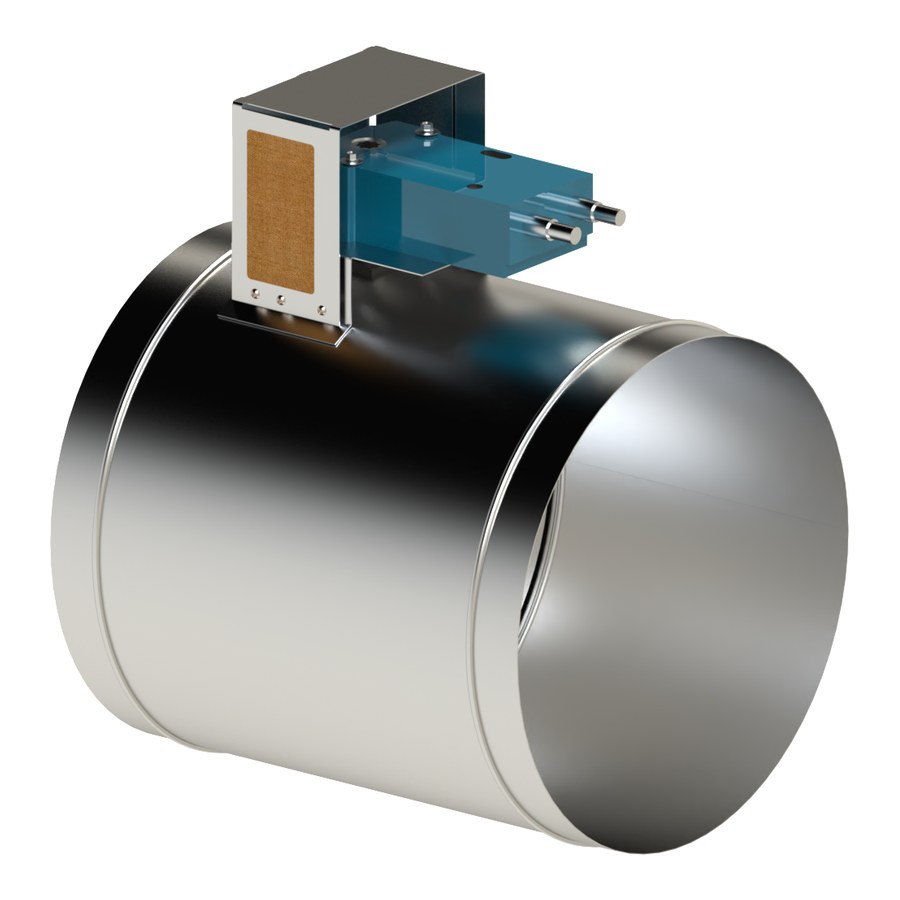

Клапан канального (с возможностью подсоединения воздуховода хотя бы с одной стороны) исполнения Сигмавент -120(180) –НЗ-(У)-D состоит из корпуса цилиндрической формы, одной заслонки и привода, расположенного снаружи корпуса на оси вращения заслонки.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Детали
Описание
Корпус изготовлен из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 400 мм, с фланцевым или ниппельным подсоединением, или только с фланцевым, в зависимости от диаметра. Заслонка коробчатого типа изготовлена из оцинкованной стали и заполнена изнутри огнестойким теплоизолирующим материалом, вылет заслонки за пределы корпуса не регламентируется. Место установки клапана не регламентируется, для осмотра внутренней полости клапана предусмотрен смотровой лючок.Геометрические характеристики
Вылет заслонки за пределы корпуса клапана Сигмавент-120(180)-НЗ-(У)-D-…, мм
Площадь проходного сечения Sп.с.и коэффициент местного сопротивления ζм.с.клапана
Сигмавент-120(180)-НЗ-(У)-D-…
| Производитель | Сигма-Вент |
| Тип исполнения клапана | Нормально закрытые |
| Наименование привода | Сигмавент-НЗ |
