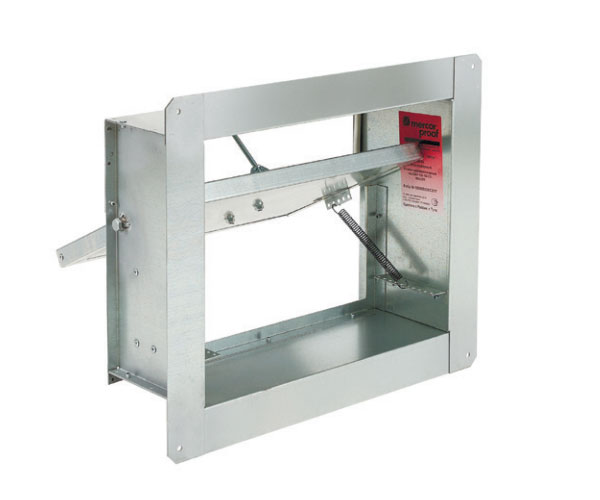

Клапаны избыточного давления противопожарный mcr DAP

Клапаны избыточного давления противопожарный mcr DAP

Клапаны избыточного давления противопожарный mcr DAP предназначены для сброса давления принятого избыточным в обслуживаемом помещении. Клапаны изготавливаются в стеновом исполнении (с одним присоединительным фланцем) и имеют прямоугольное сечение, для присоединения к круглым воздуховодам необходимо использовать переходы. Порядок установки регламинтирован СП 7.13130.2013 в пункте 8.8.: " ...В ограждениях тамбур-шлюзов или лифтовых шахт, к которым непосредственно примыкают защищаемые помещения, должны предусматриваться специально выполненные проемы с установленными в них противопожарными нормально-закрытыми клапанами и регулируемыми жалюзийными решетками. Двери тамбур-шлюзов должны быть сблокированы с приводами клапанов в цикле противохода. Допускается применение клапанов избыточного давления в противопожарном исполнении с требуемыми пределами огнестойкости". Клапаны mcr DAP...H3... изготавливаются с пределом огнестойкости EI120. Климатическое исполнение - УХЛ4 (ГОСТ 15150-69) , по желанию заказчика может быть изготовлен в морозостойком исполнении - УХЛ2 При необходимости, противопожарные клапаны mcr DAP могут быть изготовлены и из нержавеющий стали (НР), по умолчанию при изготовлении используется оцинкованая сталь. Определить размер проема в ограждающей преграде тамбур-шлюза можно используя формулу: Sap. = df.Vdo.Sdo/(2ΔDAP/da)0,5 df. – Коэффициент, учитывающий конструктивные особенности клапана. Для mcr DAP его можно принять за 1,8 Vdo. – Скорость потока воздуха в открытой двери при закрытом клапане, м/с Sdo – Площадь открытой двери, м2 ΔDAP – Перепад давления на клапане при закрытой двери, соответствует избыточному давлению в тамбур-шлюзе, Па da – Плотность подаваемого воздуха, кг/м3 Противопожарный нормально закрытый клапан избыточного давления mcr DAP-120-НЗ-K-AxB-... устанавливается ограждающих конструкциях тамбур-шлюзов и других помещениях в которых требуется контролировать возникающее избыточное давление воздуха. Клапан состоит из:

• Корпуса прямоугольной формы из стального оцинкованного листа толщиной от 0.8 до 1.25 мм., по умолчанию длина корпуса - 160 мм. (может быть изменена по желанию заказчика.)
• Заслонки из оцинкованной стали коробчатого типа, заполоненной огнестойким теплоизолирующем материалом.
• Пружины с конструкцией для ручной регулировки ее натяжения.
