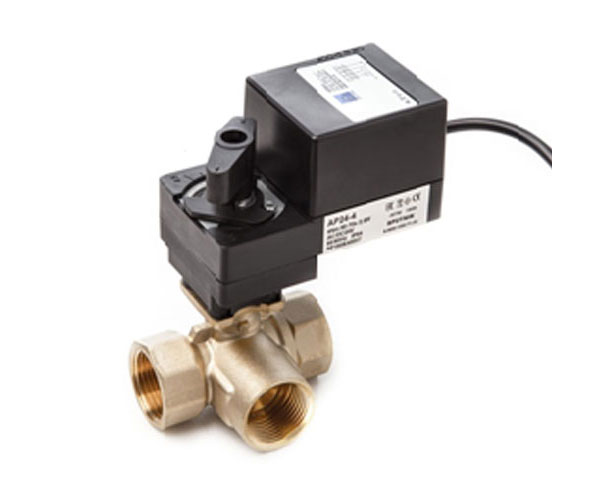

Клапан шаровой трёхходовой с электроприводом SPUTNIK AP24 K3 DN20, 24 В
⚙️ Подбор и заказ
Характеристики
Описание

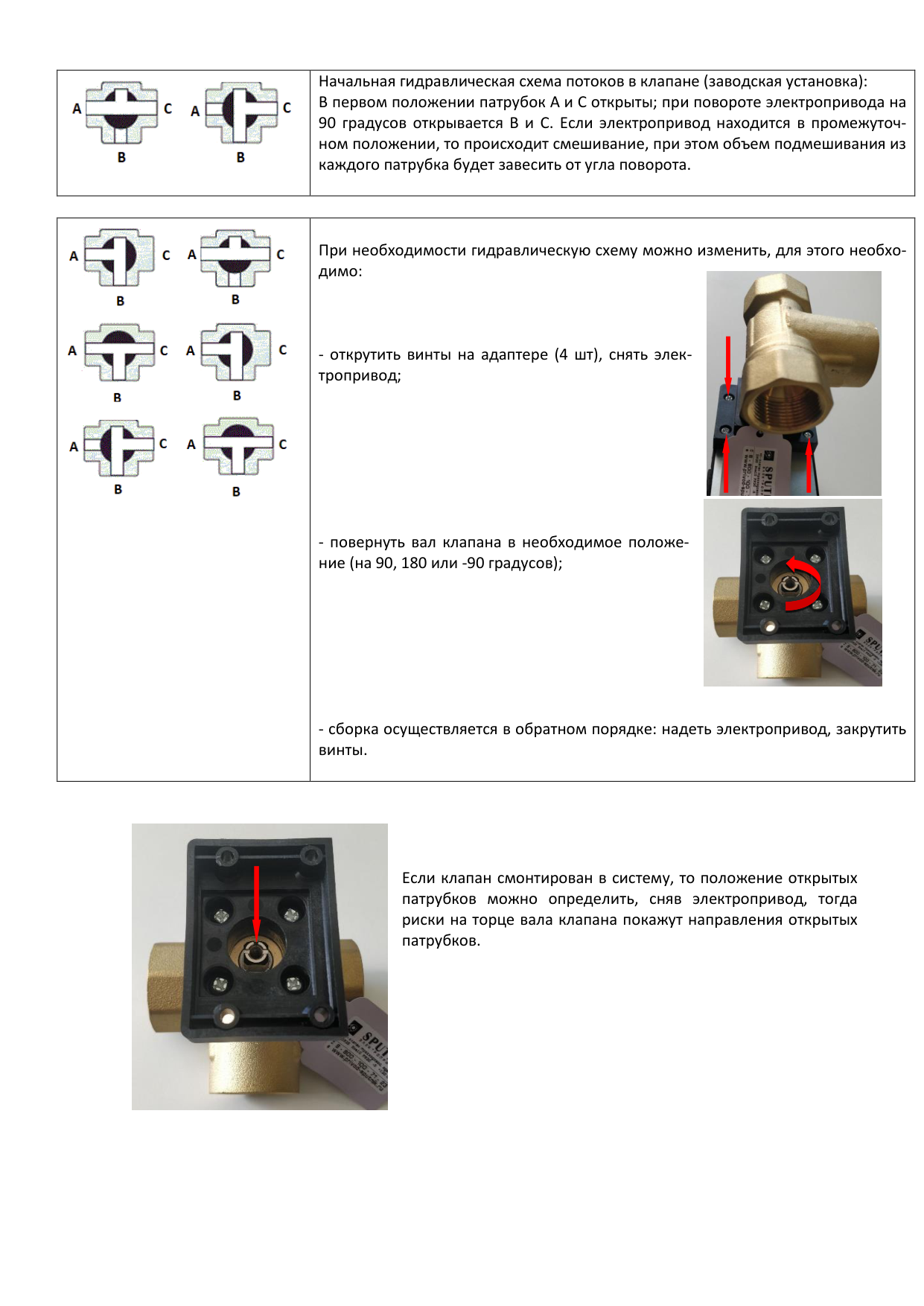

SPUTNIK AP24 K3 DN20 — трёхходовой шаровой клапан с электроприводом на 24 В. Задача узла — переключение и смешивание потоков в узлах обвязки: подмес обратной воды, переключение контуров, «L»- и «T»-схемы. Привод отрабатывает аналоговый сигнал 0…10 В и держит промежуточное положение — это позволяет плавно менять расход, а не только открывать и закрывать линию.
Технические характеристики
| Исполнение | трёхходовой (переключающий / смешивающий) |
| Условный проход | DN20 |
| Пропускная способность Kvs, м³/ч | 4 / 6,3 |
| Управление | аналоговое 0…10 В (модулирующее) |
| Напряжение питания | AC/DC 24 В (19,2…28,8 В) |
| Крутящий момент привода | 2 Н·м |
| Время полного хода | 50…70 с |
| Потребляемая мощность | 2,5 Вт в движении, 0,7 Вт в покое |
| Степень защиты | IP54 |
| Класс давления | PN20, максимальное давление в корпусе 25 бар |
| Перепад давления | до 2,5 бар |
| Температура среды | от −5 до +120 °C |
| Температура окружающей среды | от −30 до +60 °C |
| Ресурс | 60 000 циклов «открыто-закрыто» |
| Материалы | корпус — латунь, шар — нержавеющая сталь, седло — PTFE, шток — EPDM |
| Присоединение | внутренняя резьба по ГОСТ 6357-81 (BSPP) |
| Утечка в закрытом положении | 0 % |
| Гарантия | 6 лет от производителя |
Пропускная способность серии
Kvs подбирается под расчётный расход контура; исполнение уточняется при заказе.
| Условный проход | Kvs, м³/ч |
|---|---|
| DN15 | 1 / 1,6 / 2,5 |
| DN20 | 4 / 6,3 |
| DN25 | 10 / 16 |
| DN32 | 25 |
| DN40 | 25 / 40 |
| DN50 | 63 |

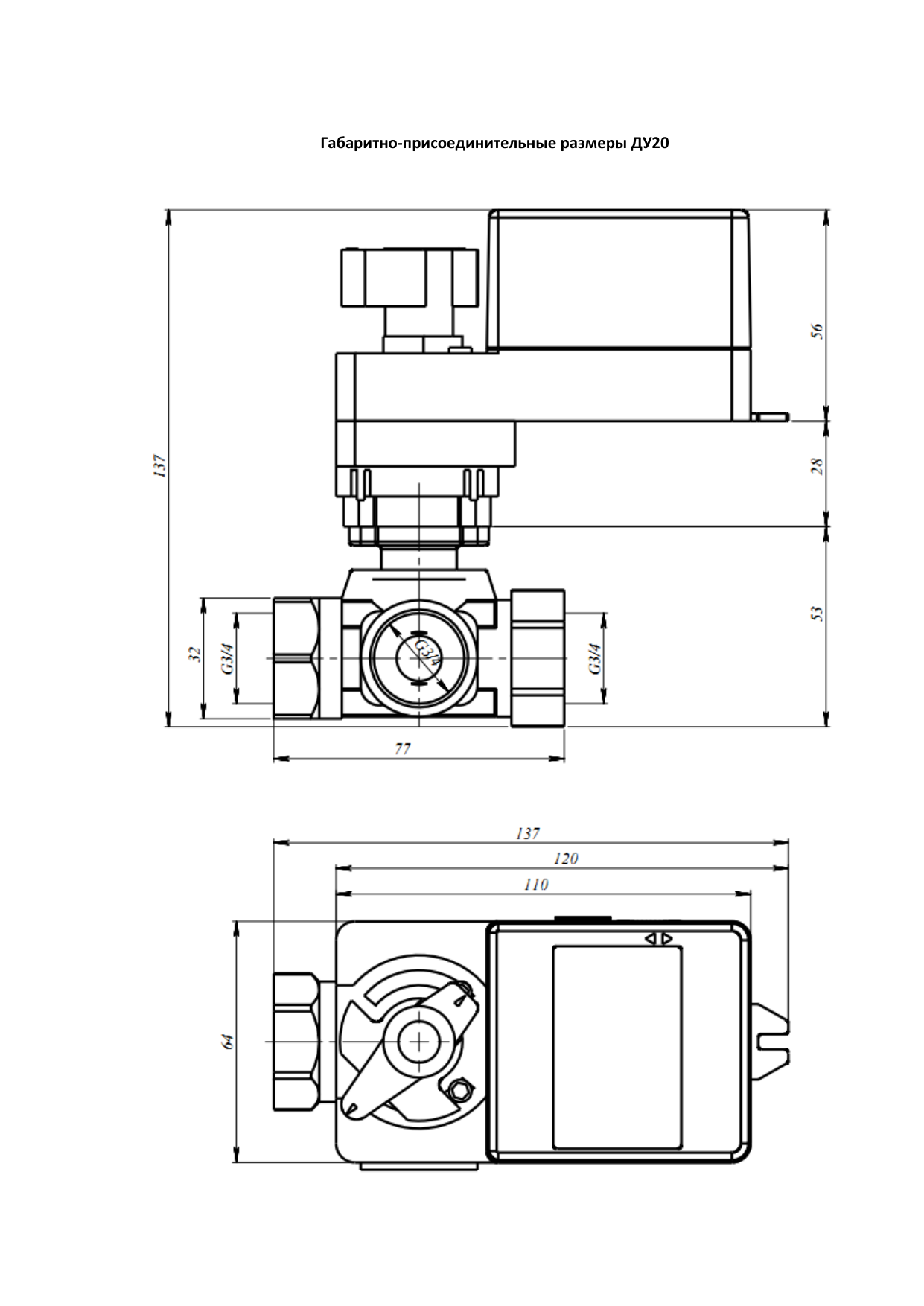

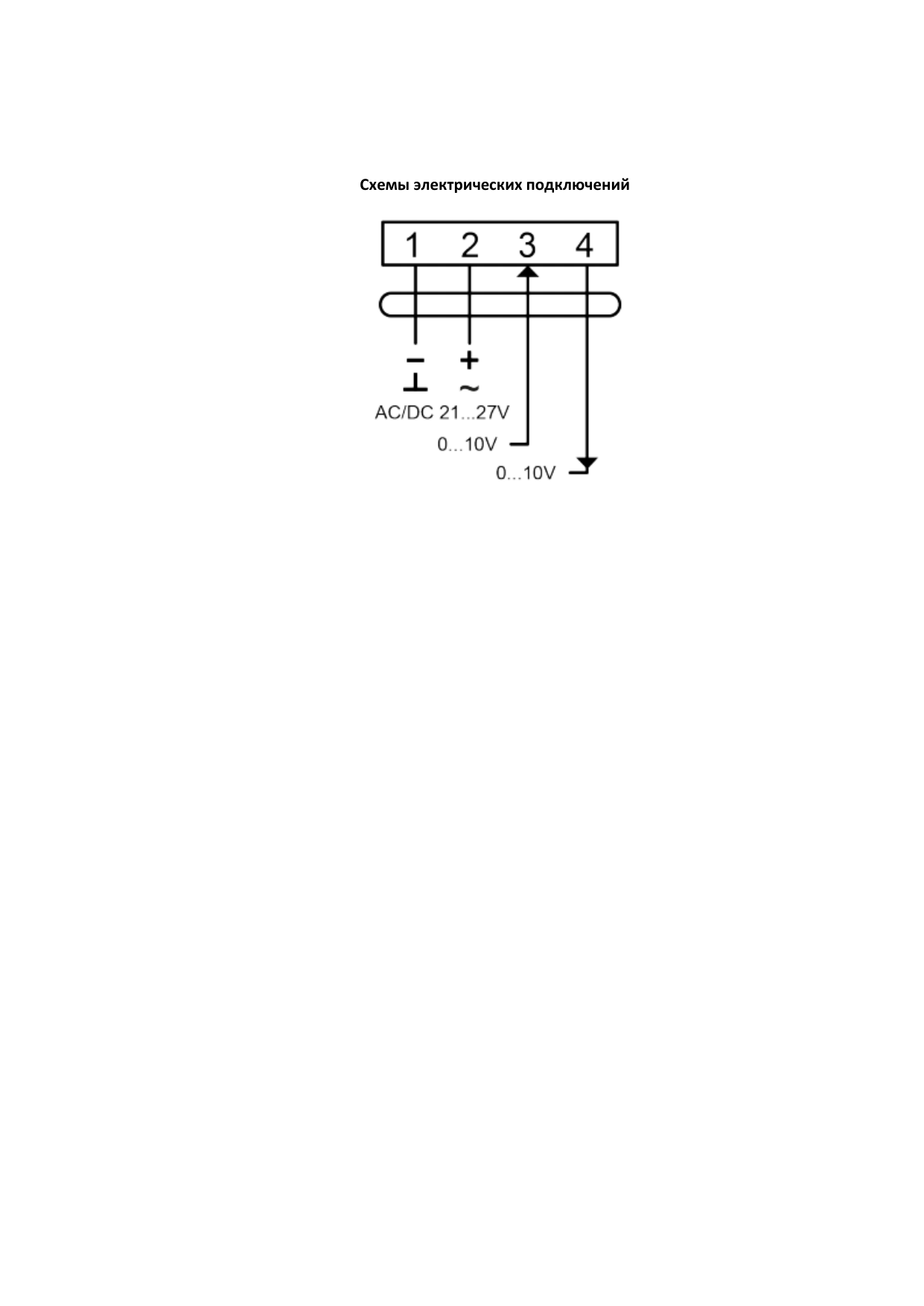

Чертёж и схемы
Особенности
- Ручное управление рукояткой на валу: редуктор выводится из зацепления рычагом на корпусе.
- Сигнал обратной связи о положении шара.
- Защита от перегрузок, уровень шума при работе менее 45 дБ.
- Допускается вода с содержанием этиленгликоля до 45 %.
Полные габаритно-присоединительные размеры и схемы подключения — в паспорте изделия (PDF) на этой странице. Цена и срок — по запросу: +7 (495) 640-24-15, info@ventar-s.ru.
