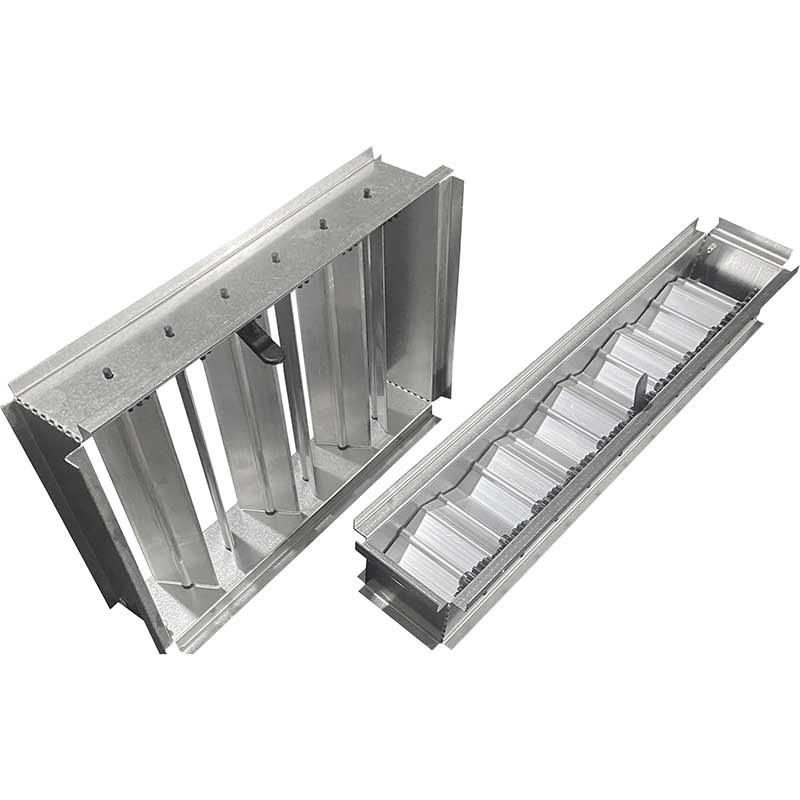

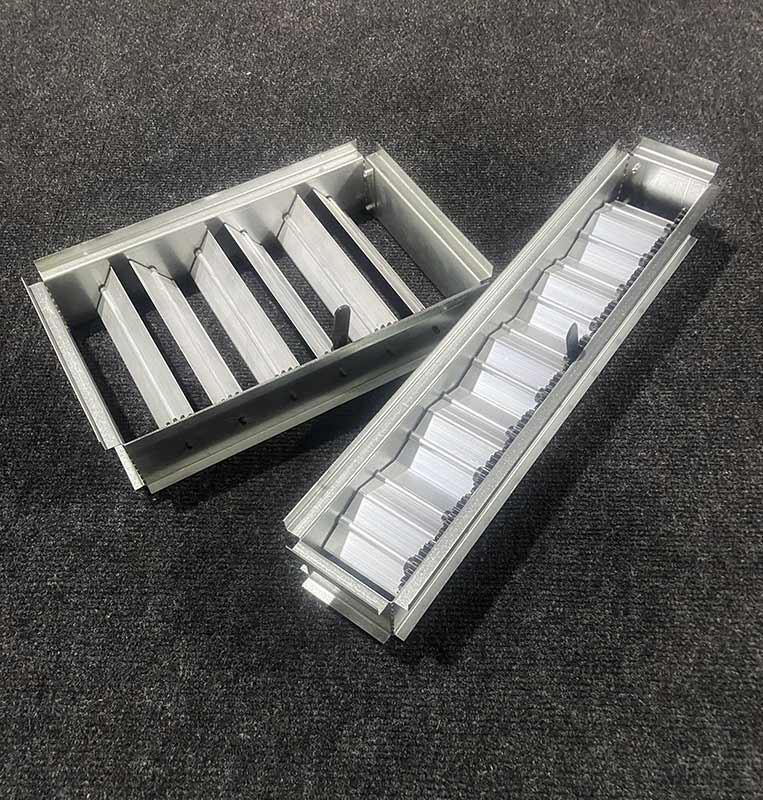

Блок расхода воздуха БРВ для вентиляционных решеток
Клапан расхода воздуха (БРВ) применяется в приточно-вытяжной вентиляции для регулировки объема воздушного потока. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

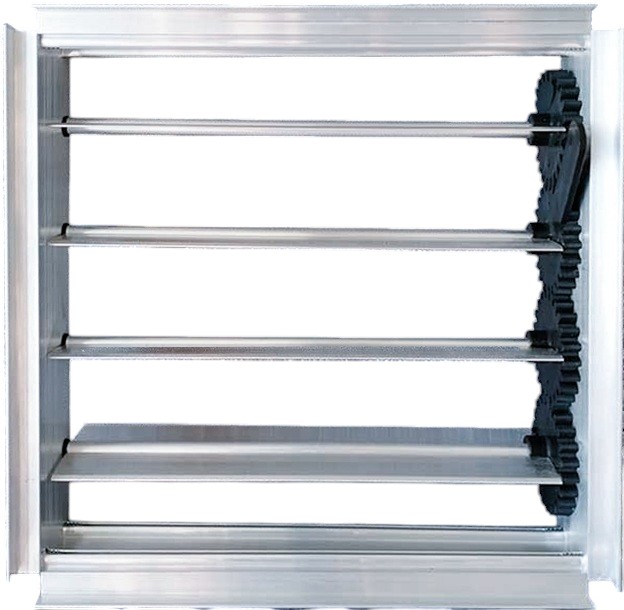

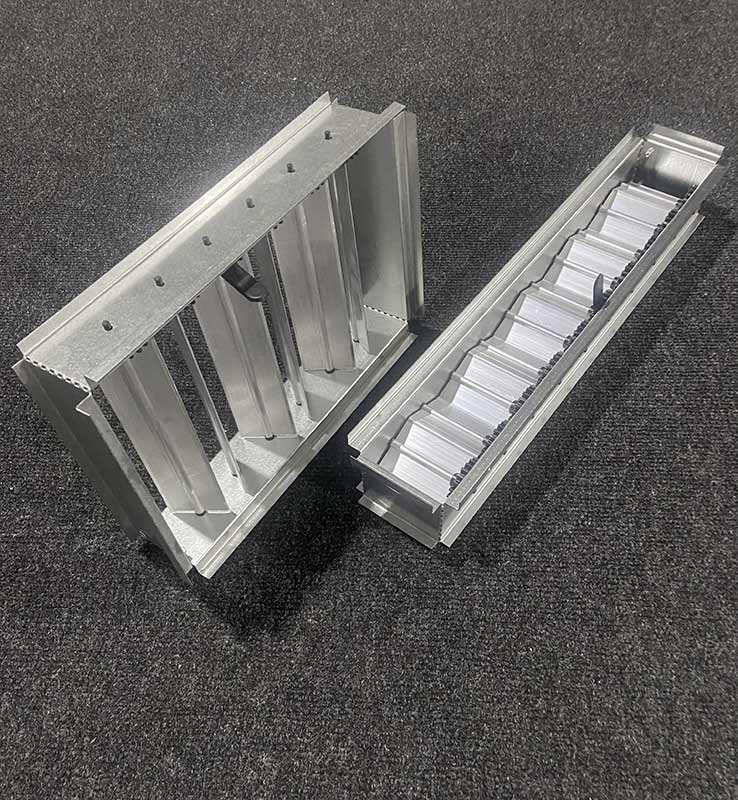

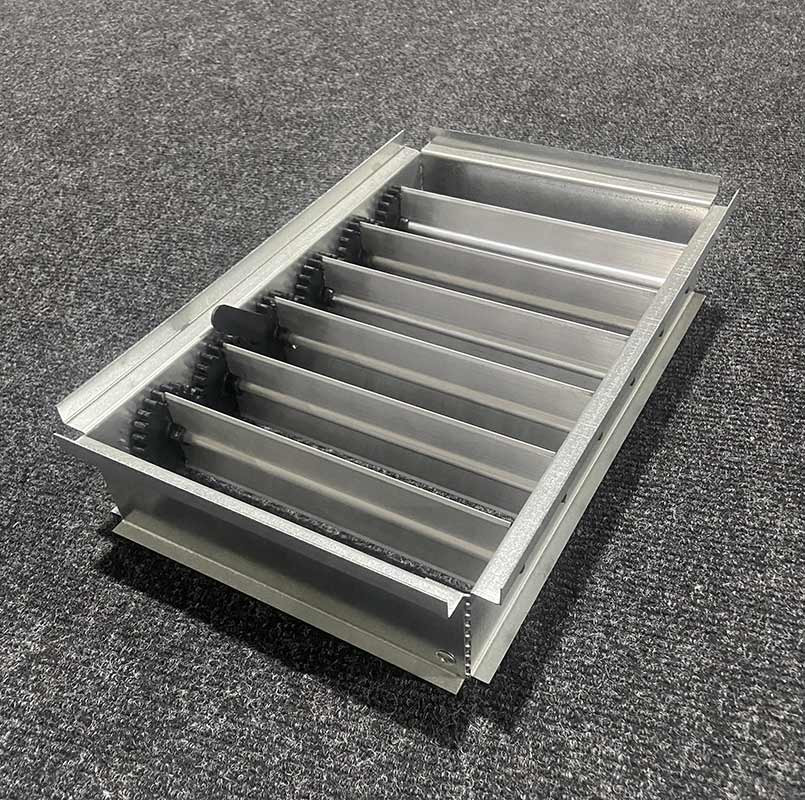

Открытый вид

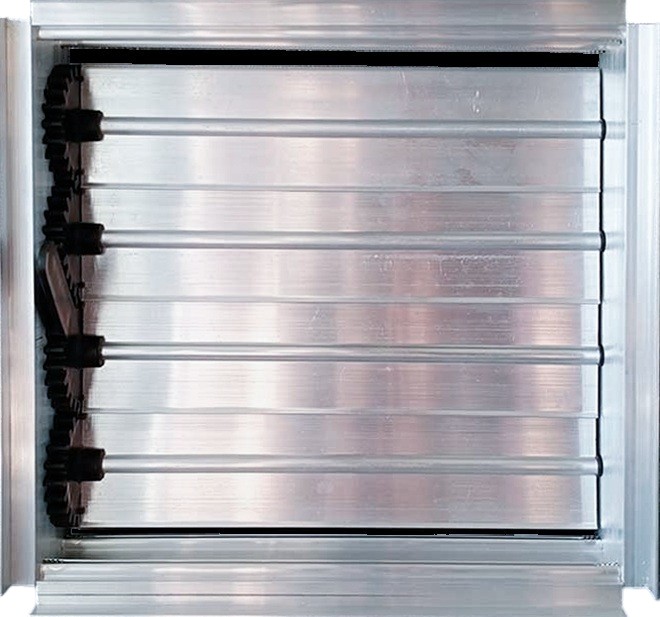

Закрытый вид
Материалы изготовления
- Рамка БРВ изготавливается из листовой оцинкованной стали, лопатки выполнены из алюминиевого профиля АДЗ1 (ГОСТ 22233-2001).
- Комплектующие (шестеренки и втулки) из пластика, поставляются сторонним производителем.
- БРВ поставляется без покрытия.

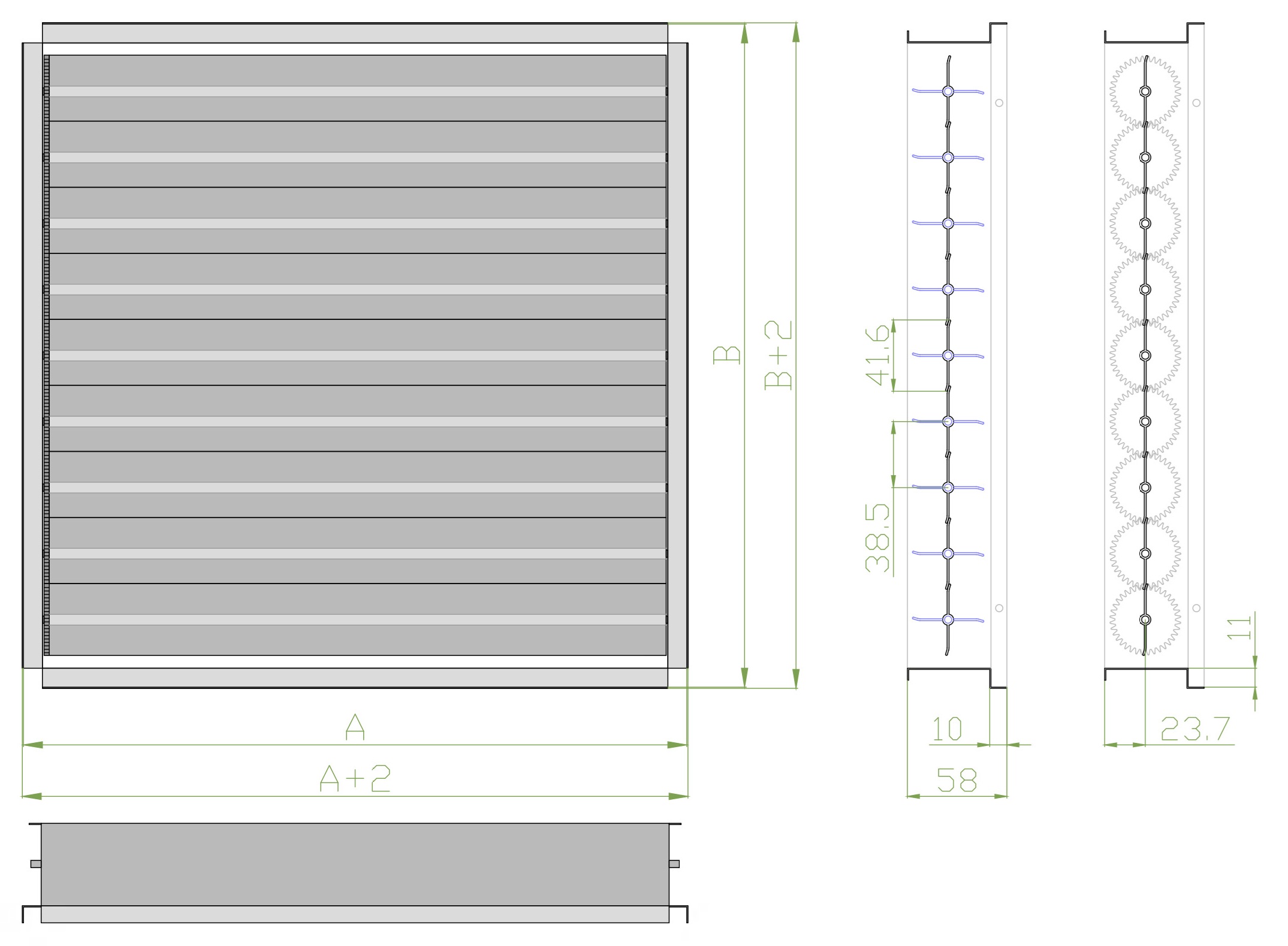

Габаритно-посадочные размеры клапана расхода воздуха БРВ
АхВ установочные размеры
(при размере более 500х500 КРВ изготавливается из составных частей)

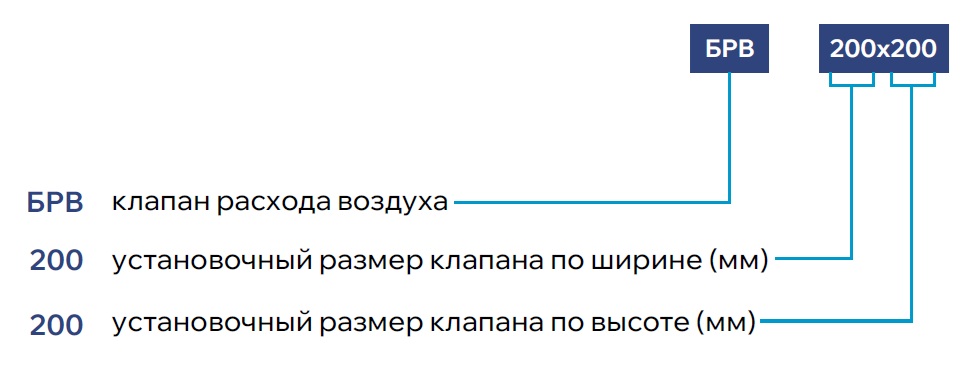

Пример заказа
Значение коэффициента Кр при различных значениях угла β для клапана расхода воздуха

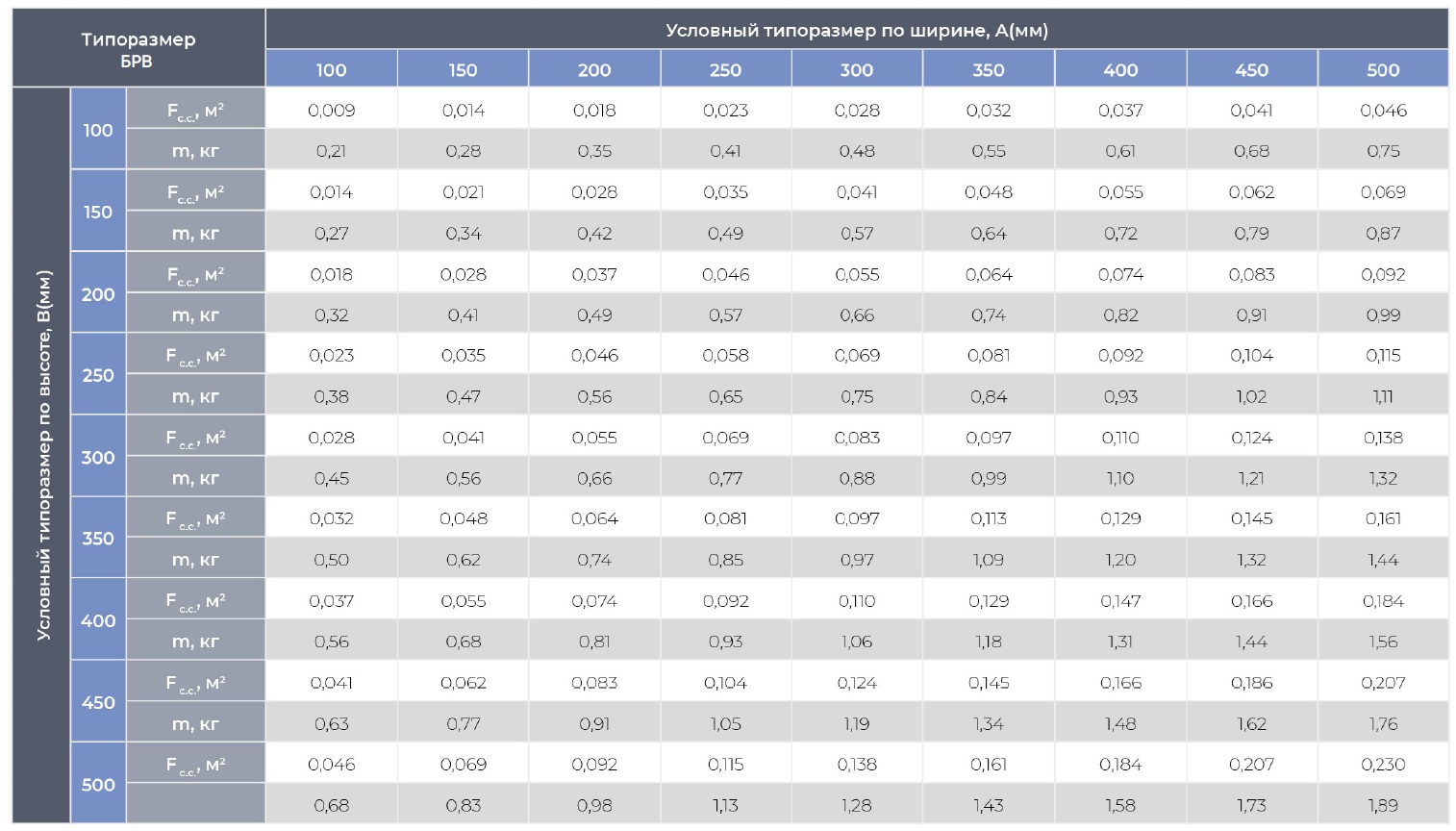

Стандартные типоразмеры, площадь свободного сечения (Fc.с.)
и теоретическая масса (m) клапана расхода воздуха (БРВ)
