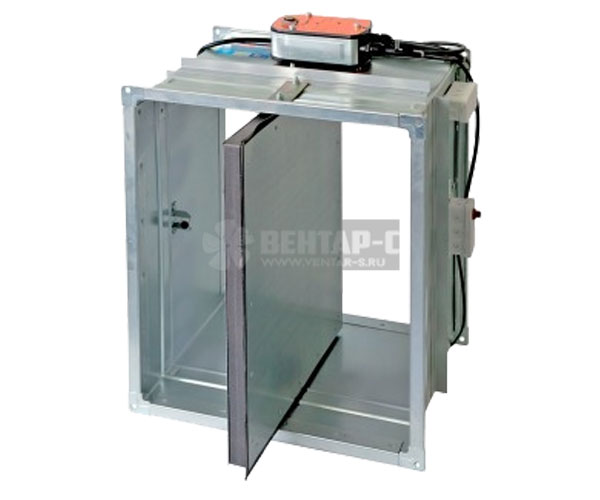

Применение клапана КЛОП 2-НЗ/Д
Различают два вида клапанов КЛОП-2. Нормально открытые (НО) и нормально закрытые (НЗ). КЛОП-2 может монтироваться в системы вентиляции, кондиционирования и дымоотведения. Так, в системах кондиционирования и вентиляции обычно используют НО клапан. Его нужно закрыть, чтобы избежать попадания воздуха в помещение. А клапан НЗ, которым оборудована система дымоотведения, необходимо закрыть, для лучшего вывода дыма. КЛОП-2 можно устанавливать исключительно во взрывобезопасных помещениях.
Нормально открытые (НО) клапаны КЛОП-2 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Нормально закрытые (НЗ) клапаны КЛОП-2 предназначены для систем механической приточно-вытяжной противодымной вентиляции (в том числе компенсирующей подачи воздуха), а также могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением.
Огнезадерживаюшие клапаны КЛОП-2 можно подобрать под любой тип вентиляции, благодаря широкому ассортименту моделей. Основное различие модельного ряда – размер внутреннего сечения, тип привода.
Клапаны сертифицированы ВНИИПО МЧС России
Выбор противопожарных клапанов — довольно сложный процесс. Его лучше доверить специалистам. Консультанты компании Вентар-С проконсультируют вас в вопросах выбора необходимого устройства и его монтажа.
Варианты исполнения клапана КЛОП 2
Клапаны КЛОП-2 изготавливаются в обычном (общепромышленном) и морозостойком исполнении. Применение клапанов осуществляется в соответствии с требованиями нормативных документов и специальных технических условий.
Клапаны КЛОП-2 выпускаются прямоугольного сечения с двумя фланцами и круглого сечения с фланцевым или с ниппельным соединением. Привод клапанов устанавливается снаружи корпуса. Корпус клапанов изготавливается из оцинкованной стали. Заслонка клапанов заполнена термоизоляцией. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали (исп. «нерж. сталь»). Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции — из углеродистой стали с антикоррозионным цинковым покрытием.
Клапаны КЛОП-2 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. В этих помещениях могут быть установлены клапаны КЛОП-2 или КЛОП-1 во взрывобезопасном исполнении.
В соответствии с записью в сертификатах НО клапаны КЛОП-2 всех пределов огнестойкости могут устанавливаться как в огнестойкой строительной конструкции (противопожарной преграде), так и за ее пределами на участке огнестойкого воздуховода независимо от направления возможного теплового воздействия на их конструкции. В соответствии с требованием п. 6.11 СП 7.13130.2013 это позволяет осуществлять монтаж клапанов с любой стороны от противопожарной преграды независимо от расположения очага пожара по отношению к этой преграде. Выполнение требования п. 6.11 обеспечивается путем смещения привода клапанов КЛОП®-2 за пределы закрытой заслонки.
Клапаны прямоугольного сечения
Основными отличительными особенностями клапанов КЛОП-2 являются:
Высокое аэродинамическое качество (значительно пониженные по сравнению с клапанами других производителей потери давления на клапанах КЛОП-2(60/90/120), что особенно актуально для небольших нормально открытых (НО) клапанов с размером В≤300 мм систем общеобменной вентиляции и клапанов любых размеров «высокоскоростных» систем противодымной вентиляции);
Повышенная надежность выполнения НО клапанами защитных функций при пожаре (смещение привода за пределы закрытой заслонки в конструкции клапанов КЛОП-2 исключает необходимость его защиты специальным кожухом, снижающим огнестойкость противопожарной преграды в месте установки клапана и усложняющим доступ к приводу и монтаж клапанов);
Простота и удобство монтажа (установка клапана в строительной конструкции с нормированным пределом огнестойкости и нанесение огнезащиты на корпус клапана при его установке за пределами конструкции осуществляется аналогично обычному участку воздуховода, наличие дополнительной ниши для защитного кожуха не требуется).
Модификации в зависимости от типа привода
Нормально открытые (НО) клапаны КЛОП®-2(60/90/ 120) изготавливаются в различных модификациях в зависимости от типа привода:
— с электромагнитным приводом в комбинации с тепло-вым замком на 72°С или по специальному заказу на 93 и 141 °С (клапаны круглого сечения с электромагнитным приводом изготавливаются без теплового замка);
— с электромеханическими приводами BELIMO типа BFL, BFN, BLF или BF (для клапанов больших размеров) в комбинации с терморазмыкающим устройством (ТРУ) на 72 °С (по специальному заказу на 93 или 141 °С).
Нормально закрытые (НЗ) клапаны КЛОП-2(60/90/120) выпускаются с электромагнитным приводом без теплового замка или реверсивными приводами BELIMO типа BLE или BE (для клапанов больших размеров).
Клапаны КЛОП-2(180) изготавливаются только с приводами BELIMO.
Клапаны морозостойкого исполнения изготавливаются только с приводами BELIMO.
Клапаны КЛОП-2 работоспособны в любой пространственной ориентации.
При проектировании и установке клапанов в системах вентиляции рекомендуется учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе. При установке клапанов в воздуховодах большого сечения на участках, расположенных за местом резкого изменения направления потока воздуха, например, за отводами на 90°, при монтаже клапанов КЛОП-2 рекомендуется обеспечивать открытое положение их заслонки в плоскости поворота потока или применять клапаны КЛОП-3.
Вид климатического исполнения КЛОП 2
Вид климатического исполнения обычных (общепромышленных) клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с темпера-турой воздуха от -30°C до +40°С , где колебания темпера-туры и влажности воздуха существенно меньше, чем снаружи здания.
Вид климатического исполнения морозостойких клапанов — УХЛ2 по ГОСТ 15150-69. Клапаны могут устанавливаться под навесом или в помещениях с температурой среды не ниже -30 °С, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, а также на границе «помещение-атмосфера» при температуре наружного воздуха до -45 °С и условии размещения привода в помещении и исключения воздействия на клапан атмосферных осадков.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Схема конструкции КЛОП-2
- Количество и размещение смотровых люков клапанов КЛОП®-2(60) и КЛОП®-2(90) зависит от размера «А» клапана:
- при А 600 мм – один люк на боковой поверхности клапана (стороне А);
- при А 600 мм – два люка на боковых поверхностях клапана.
- На НО клапанах с электромеханическим приводом BELIMO
ТРУ устанавливается следующим образом:
- при В 450 мм – на люке всех клапанов КЛОП-2;
- при В 450 мм – на стороне В у привода клапанов КЛОП-2(60/90) и на люке клапанов КЛОП-2(120/180).
Примечание: На клапанах прямоугольного сечения круглые смотровые люки на стороне «А» имеются только на КЛОП-2(60/90). На клапанах КЛОП-2(120/180) в зависимости от их размеров на стороне «В» у привода или на стороне «А» имеется квадратный смотровой люк. На клапанах КЛОП-2(60/90/120) такой люк на стороне «В» имеется только на клапанах больших размеров с электромагнитным приводом.
На клапанах прямоугольного сечения привод размещается на меньшей стороне В.
Значения коэффициентов местного сопротивления ζB клапанов КЛОП®-2(60/90/120) в зависимости от размеров внутреннего сечения клапана (воздуховода)
Площадь проходного сечения клапанов КЛОП-2
Кассеты изготавливаются также с размером Ак>1600 мм.
При включении в проект кассет рекомендуем обращаться к специалистам фирмы с целью согласования конструктивных особенностей этих изделий.
Кассеты больших размеров поставляются в разобранном виде с комплектацией необходимыми материалами и инструкцией по сборке.
Кассеты клапанов КЛОП 2 прямоугольного сечения
Схемы кассет из клапанов КЛОП-2
Масса клапанов КЛОП-2(60/90/120)
Клапаны КЛОП-2 круглого сечения
Схемы конструкции КЛОП-2(60/90/120/180/240) с приводом BELIMO
Типоразмерный ряд клапанов КЛОП-2(60/90/120)
Типоразмерный ряд клапанов КЛОП®-2(60/90/120) круглого сечения, значения коэффициентов местного сопротивления клапанов ζB и площади проходного сечения клапанов Fкл в зависимости от диаметра внутреннего сечения клапана (воздуховода) D
Минимальный диаметр изготавливаемых клапанов КЛОП-2(180) составляет 160 мм. По запросу могут быть изготовлены ниппельные клапаны диаметром 100, 125 и 140 мм с продольным расположением привода BELIMO для установки в ограниченном по высоте пространстве за подвесным потолком, что должно дополнительно указываться при заказе. По вопросам изготовления клапанов со значениями диаметра, не указанными в таблице, рекомендуем обращаться к специалистам фирмы.
Значения вылетов и масса КЛОП-2(60/90/120)
Отличие клапанов КЛОП 2 от КЛОП 1
Отличие клапанов КЛОП-2 от клапанов КЛОП-1 прямоугольного сечения
- материал изготовления оцинкованная сталь,
- значительно пониженный коэффициент местного сопротивления,
- вес изделия меньше в 1,5 раза,
- удобная установка теплового замка.
Огнезадерживающий клапан КЛОП 2 производятся исключительно «канального» типа с 2 фланцами и наружным размещением привода. Клапаны КЛОП-2 работают в пространственной ориентации любого типа. При разработке проекта и установке клапанов в системы вентиляции учитывайте удобный доступ к приводу клапана и люкам обслуживания устройств, которые располагаются внутри клапана. В воздуховодах большого сечения, пересекающих ограждающие конструкции венткамер с установленными в них вентиляторами большой производительности, рекомендуется устанавливать клапаны КЛОП-3. Типы приводов (электромагнитный или BELIMO), устанавливаемых на клапанах КЛОП-2, аналогичны приводам клапанов КЛОП-1.
Пример заказа клапана КЛОП 2
КЛОП-2(60)-Д-ЭМ(220)-400х400-К, где:
(60) – клапан КЛОП-2 с пределом огнестойкости 60 мин,
Д — Дымовой
ЭМ(220) — с электромагнитным приводом на 220 В,
400х400 — с размерами внутреннего сечения 400х400 мм,
К — с клеммной колодкой
