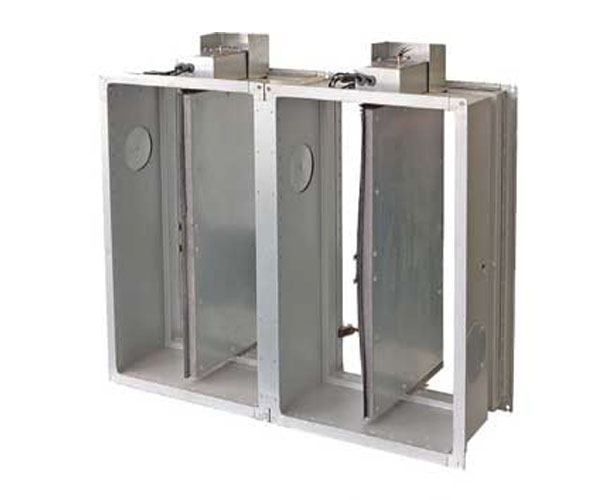

Кассета из клапанов КЛОП-2(60) с приводом (исполнение Б)
Кассета из клапанов КЛОП-2(60) с приводом (исполнение Б) по функциональному назначению изготавливаются в двух исполнениях – нормально открытые (огнезадерживающие) и нормально закрытые. Нормально открытые (НО) клапаны КЛОП®-2 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Нормально закрытые (НЗ) клапаны КЛОП®-2 предназначены для систем механической приточно-вытяжной противодымной вентиляции (в том числе компенсирующей подачи воздуха), а также могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением. Клапаны КЛОП®-2 изготавливаются в обычном (общепромышленном) и морозостойком исполнении. Применение клапанов осуществляется в соответствии с требованиями нормативных документов и специальных технических условий. Клапаны КЛОП®-2 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. В этих помещениях могут быть установлены клапаны КЛОП®-2 или КЛОП®-1 во взрывобезопасном исполнении.
Предел огнестойкости клапанов КЛОП®-2(60/90/120/180):
- при расположении привода со стороны теплового воздействия – EI 60/90/120/180;
- при расположении привода со стороны, противоположной тепловому воздействию – EI 60/90/120/180;
- при установке клапана на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости – EI 60/90/120/180;
– в режиме нормально закрытого клапана – EI 60/90/120/180;
– в режиме дымового клапана – E 60/90/120/180.
В соответствии с записью в сертификатах НО клапаны КЛОП®-2 всех пределов огнестойкости могут устанавливаться как в огнестойкой строительной конструкции (противопожарной преграде), так и за ее пределами на участке огнестойкого воздуховода независимо от направления возможного теплового воздействия на их конструкции. В соответствии с требованием п. 6.11 СП 7.13130.2013 это позволяет осуществлять монтаж клапанов с любой стороны от противопожарной преграды независимо от расположения очага пожара по отношению к этой преграде. Выполнение требования п. 6.11 обеспечивается путем смещения привода клапанов КЛОП®-2 за пределы закрытой заслонки.
Кассета из клапанов КЛОП-2(60) выпускается прямоугольного сечения с двумя фланцами и круглого сечения с фланцевым или с ниппельным соединением. Привод клапанов устанавливается снаружи корпуса. Клапаны с пределом огнестойкости 60,90 и 120 мин изготавливаются с электромагнитным приводом или приводами BELIMO, а клапаны с пределом огнестойкости 180 мин – только с приводами BELIMO. Корпус клапанов изготавливается из оцинкованной стали. Заслонка клапанов заполнена термоизоляцией. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали (исп. «Нерж. сталь»). Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапаны не следует устанавливать в системах местных отсосов агрессивных веществ. Клапаны КЛОП-2 работоспособны в любой пространственной ориентации.
Схема конструкции КЛОП-2
С электромагнитным приводом
- – корпус клапана;
- – заслонка;
- – привод;
- – смотровой люк КЛОП-2(60/90);
- *– смотровой люк КЛОП-2(120/180);
- – указатель положения заслонки;
- – тепловой замок;
- – квадратный хвостовик;
- – ключ КЛОП-2(60/90);
- *– ключ КЛОП-2(120);
- – блок фиксации заслонки в исходном положении (с тепловым замком в НО клапанах прямоугольного сечения);
- – рычаг ручного срабатывания электромагнитного привода;
- – блок ТРУ с кнопкой контроля работоспособности клапана (для НО клапанов с электромеханическим приводом BELIMO);
- – гнездо под ключ для ручного взвода пружины электромеханического привода;
- – уголок, ограничивающий часть поверхности клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой.
Количество и размещение смотровых люков клапанов КЛОП®-2(60) и КЛОП®-2(90) (см. рис., поз. 4) зависит от размера «А» клапана:
- при А 600 мм – один люк на боковой поверхности клапана (стороне А);
- при А 600 мм – два люка на боковых поверхностях клапана.
На НО клапанах с электромеханическим приводом BELIMO ТРУ устанавливается следующим образом:
- при В 450 мм – на люке всех клапанов КЛОП®-2;
- при В 450 мм – на стороне В у привода клапанов КЛОП®-2(60/90) и на люке клапанов КЛОП®-2(120/180).
Примечание: На клапанах прямоугольного сечения круглые смотровые люки на стороне «А» имеются только на КЛОП®-2(60/90). На клапанах КЛОП®-2(120/180) в зависимости от их размеров на стороне «В» у привода или на стороне «А» имеется квадратный смотровой люк. На клапанах КЛОП®-2(60/90/120) такой люк на стороне «В» имеется только на клапанах больших размеров с электромагнитным приводом.
L1 – длина корпуса НО клапана, устанавливаемого в строительную конструкцию или покрываемого огнезащитой:
L1 = 150 мм для клапанов КЛОП®-2(60/90);
L1 = 180 мм для клапанов КЛОП®-2(120);
L1 = 270 мм для клапанов КЛОП®-2(180).
При А 600 мм используется шина №20 (А1=А+40 мм, B1=B+40 мм).
При А 600 мм используется шина №30 (A1=A+60 мм, B1=B+60 мм).
А1, В1 – габаритные размеры фланцев клапана, мм
