Фланцевый клапан КЛОП-2(60)-НЗ/Д с приводом

Фланцевый КЛОП-2(60) с приводом предназначены для систем механической приточно-вытяжной противодымной вентиляции (в том числе компенсирующей подачи воздуха), а также могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением.

Артикул: Фланцевый КЛОП-2(60)-НЗ/Д Категории: ,

Спецпредложение

Для получения скидки, заполните контактную форму

Фланцевый клапан КЛОП-2(60) с приводом

Нормально закрытые (НЗ) клапаны фланцевые КЛОП-2 предназначены для систем механической приточно-вытяжной противодымной вентиляции (в том числе компенсирующей подачи воздуха), а также могут применяться в качестве дымовых клапанов в системах дымоудаления с механическим побуждением. Клапаны КЛОП®-2 изготавливаются в обычном (общепромышленном) и морозостойком исполнении. Применение клапанов осуществляется в соответствии с требованиями нормативных документов и специальных технических условий. Клапаны КЛОП®-2 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности. В этих помещениях могут быть установлены клапаны КЛОП®-2 или КЛОП®-1 во взрывобезопасном исполнении.

Предел огнестойкости клапанов КЛОП®-2(60/90/120/180):

  • в режиме нормально закрытого клапана – EI 60/90/120/180;
  • в режиме дымового клапана – E 60/90/120/180.

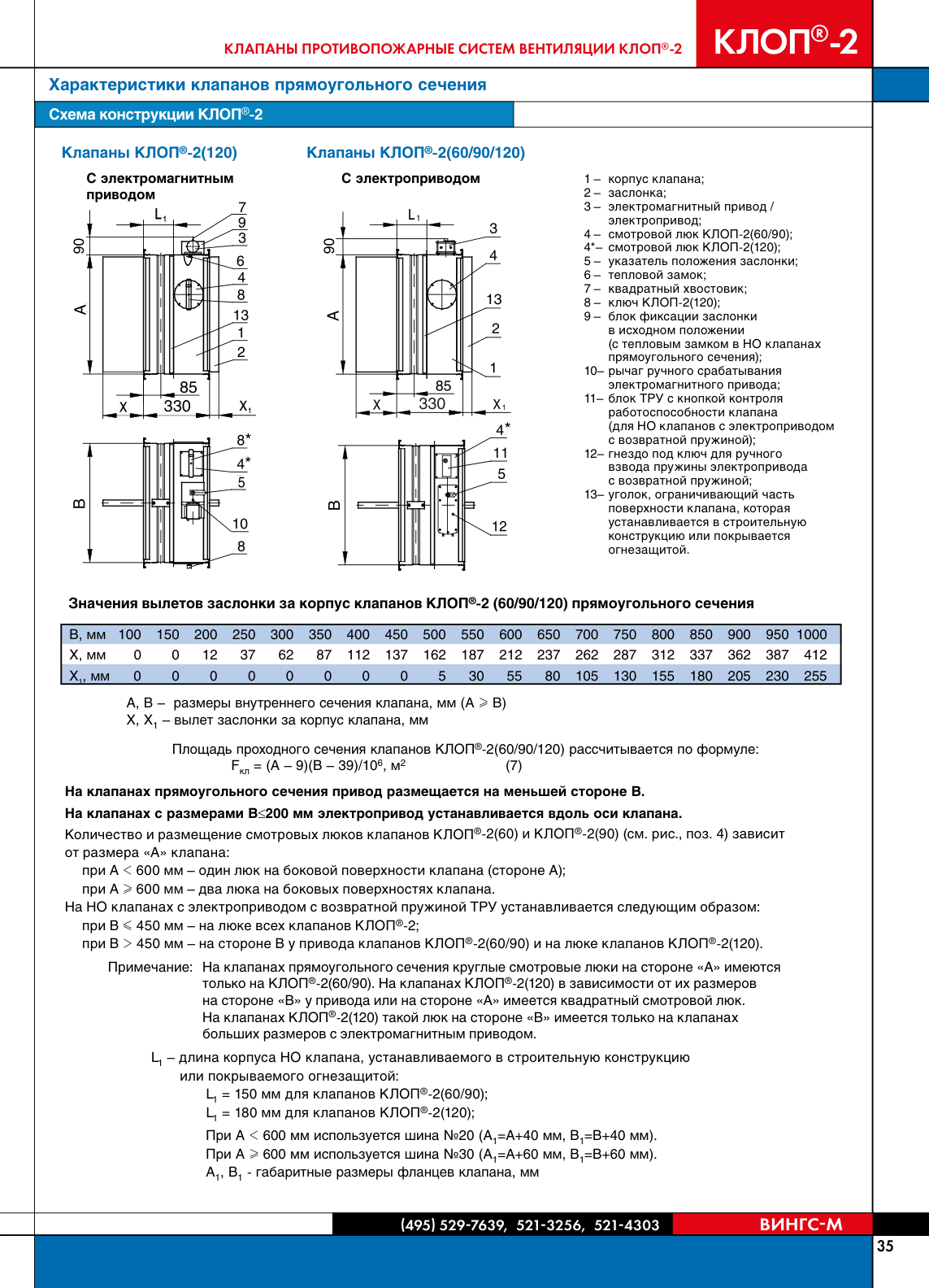

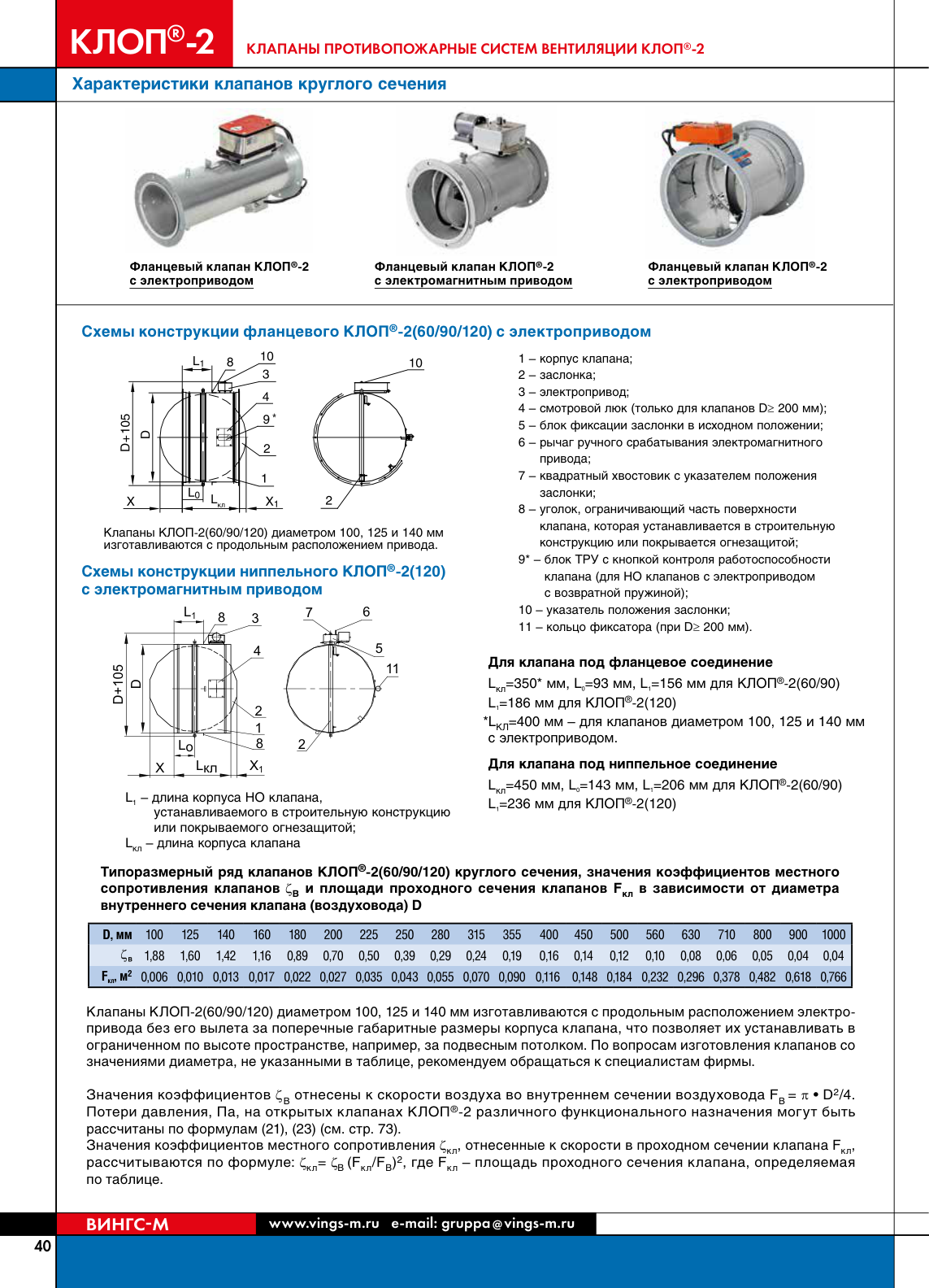

Клапаны КЛОП®-2 выпускаются прямоугольного сечения с двумя фланцами и круглого сечения с фланцевым или с ниппельным соединением. Привод клапанов устанавливается снаружи корпуса. Клапаны с пределом огнестойкости 60,90 и 120 мин изготавливаются с электромагнитным приводом или приводами BELIMO, а клапаны с пределом огнестойкости 180 мин – только с приводами BELIMO. Корпус клапанов изготавливается из оцинкованной стали. Заслонка клапанов заполнена термоизоляцией. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали (исп. «Нерж. сталь»). Корпус и заслонка таких клапанов изготавливаются из нержавеющей стали, остальные узлы и элементы конструкции – из углеродистой стали с антикоррозионным цинковым покрытием. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапаны не следует устанавливать в системах местных отсосов агрессивных веществ. Клапаны КЛОП-2 работоспособны в любой пространственной ориентации.

Основными отличительными особенностями клапанов КЛОП®-2 являются:

  • высокое аэродинамическое качество,
  • повышенная надежность выполнения НО клапанами защитных функций при пожаре
  • простота и удобство монтажа

Нормально закрытые (НЗ) клапаны КЛОП®-2 (60/90/ 120) выпускаются с электромагнитным приводом без теплового замка или реверсивными приводами BELIMO типа BEN, BEE или BE (для клапанов больших размеров). Клапаны КЛОП-2®(180) изготавливаются только с приводами BELIMO.

При проектировании и установке клапанов в системах вентиляции рекомендуется учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе. При установке клапанов в воздуховодах большого сечения на участках, расположенных за местом резкого изменения направления потока воздуха, например, за отводами на 90°, при монтаже клапанов КЛОП-2 рекомендуется обеспечивать открытое положение их заслонки в плоскости поворота потока или применять клапаны КЛОП®-3. Вид климатического исполнения обычных (общепромышленных) клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°C до +40°С , где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания.

Вид климатического исполнения морозостойких клапанов – УХЛ2 по ГОСТ 15150-69. «Морозостойкие» клапаны исполнения «МС» без дополнительного обогрева конструктивных элементов могут устанавливаться снаружи зданий под навесом при температуре воздуха не ниже -30°С или в помещениях со сравнительно свободным доступом наружного воздуха с указанной температурой, а также в наружных стенах зданий в районах с температурой воздуха наиболее холодной пятидневки по СП 131.13330.2012 (см. п. 10.1) не ниже -35°С при условии размещения привода внутри здания. При эксплуатации клапанов должно быть исключено прямое воздействие солнечного излучения и атмосферных осадков. Клапаны КЛОП®-2 «морозостойкого» исполнения «МС(НК)» с дополнительным обогревом кожуха привода и корпуса клапана могут устанавливаться снаружи зданий под навесом в условиях температур окружающего воздуха не ниже -60 °С и в наружных стенах зданий. Клапаны морозостойкого исполнения изготавливаются только с приводами BELIMO.

Тип исполнения клапана

, ,

Предел огнестойкости

,

Конструкция клапана

,
