Характеристики:
- Воздухообмен, м³/ч – 1100
- Частота вращения, об/мин – 2480
- Статическое давление, Па (max) – 560
- Воздуховод – Круглый
- Диаметр канала, мм – 250
- Потребляемая мощность, кВт – 0,16
- Напряжение, В – 220
- Ток, А – 0,73
- Класс защиты – IP44
- Уровень шума, дБ – 52
- Габариты, мм – 210х333х375
- Вес, кг – 5,4
- Гарантийный срок – 1 Год
- Родина бренда – Дания
- Страна производства – Россия
Описание

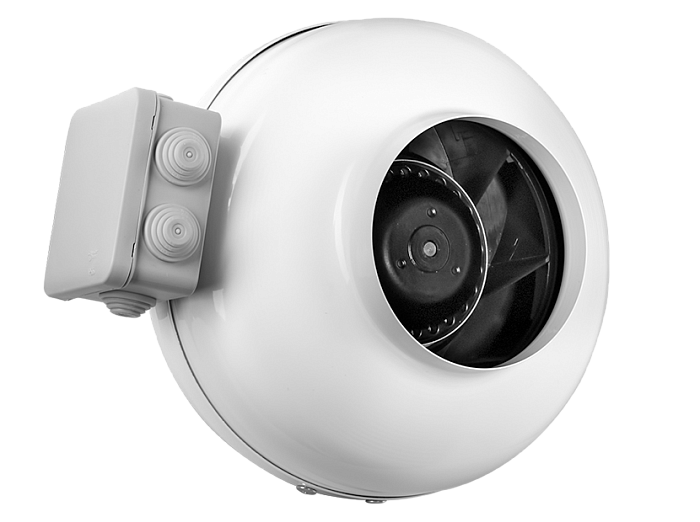

Круглый канальные вентилятор TUBE 250XL изготовлен из оцинкованной стали. Одинаковые сечения входного и выходного каналов, расположенных на одной оси, и непосредственное присоединение вентилятора к воздуховодам дают возможность экономии расходов по монтажу вентиляционной системы. Благодаря специальной конструкции корпуса и крыльчатки достигается максимальное снижение шума и вибрации и оптимальные аэродинамические характеристики.
Круглый канальный вентилятор TUBE 250XL является оптимальным решением при проектировании систем вентиляции в гостиницах, торговых предприятиях, спортивных сооружениях, складских помещениях, а также в большинстве общественных учреждений.
Компактные габариты и небольшой вес вентиляторов позволяют одному человеку самостоятельно перемещать и устанавливать их.
Конструкция
- Корпус вентилятора TUBE 250XL изготовлен из листовой оцинкованной стали, которая отлично защищает от коррозии. Специально разработанный дизайн обеспечивает оптимизацию аэродинамических характеристик и снижение уровня шума. Разъемный корпус делает процесс технического обслуживания и чистки легким и удобным.
- Однофазный асинхронный двигатель с внешним ротором позволяет регулировать скорость вращения в интервале от 0 до 100%. Двигатель имеет встроенные термоконтакты с автоматическим перезапуском. Эффективное охлаждение двигателя достигается за счет его расположения непосредственно в потоке воздуха, что обеспечивает высокую надежность и продолжительный срок службы.
- Рабочее колесо с назад загнутыми лопатками обеспечивает высокий и стабильный напор, низкий уровень шума и высокую эффективность. Рабочее колесо установлено на роторе электродвигателя методом напрессовки, образуя единую, статически и динамически сбалансированную, жесткую конструкцию.
- Клеммная коробка имеет класс защиты IP44. Она поставляется в полностью собранном виде с подключенным конденсатором, что обеспечивает легкость проведения электромонтажных работ.
Отличительные особенности круглого вентилятора Shuft (Шафт) серии TUBE XL
- Прочный корпус из оцинкованной стали
- Высокоэффективная крыльчатка с загнутыми назад лопатками
- Высококачественные двигатели с внешним ротором
- Регулирование скорости 0-100% путем изменения напряжения (тиристорные или автотрансформаторные регуляторы)
- Разъемный корпус обеспечивает легкость обслуживания
- Встроенная термозащита
- Установка в любом положении
Монтаж
Вентилятор поставляется готовый к подключению. Вентилятор может устанавливаться на стену (окно) в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.
! Не допускается:
- монтировать в помещениях, воздух в которых содержит “тяжелую” пыль, муку и т.п.
- монтировать во взрыво-пожароопасных помещениях
Уход
Вентилятор TUBE 160XL не требует специального технического ухода. Единственное требование чистка крыльчатки. Перед очисткой необходимо выполнить следующие действия:
- убедиться в том, что:
– электрический ток отключен,
– включатель заблокирован
– двигатель и рабочее колесо полностью остыли. - Снять крыльчатку вместе с электродвигателем. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.нельзя применять агрессивные химические вещества или очистители.
– нельзя использовать острые предметы, устройства, работающие под высоким давлением.
– нельзя погружать двигатель в воду или другую жидкость.
Крыльчатку рекомендуется чистить через каждые шесть месяцев.
