Подробное описание
Гибкая вставка применяется для предохранения от переноса вибрации на каналы, компенсации несовпадения осей канала и выходного окна агрегата. Фланцы изготовлены из оцинкованной стали и соединены виниловым материалом.
В1

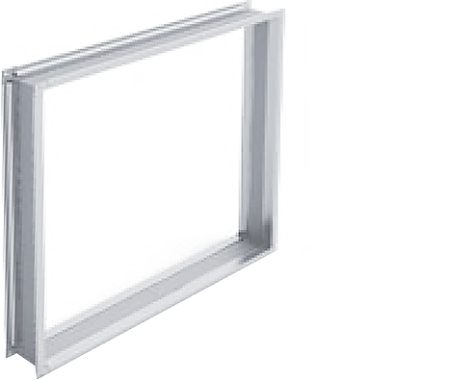

Гибкая вставка

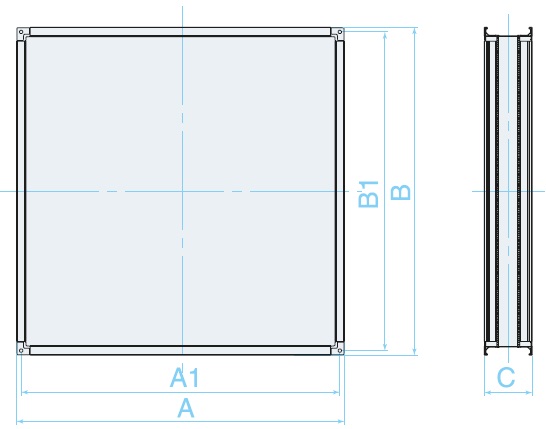

Технические характеристики
| Типоразмер | A, мм | A1, мм | B, мм | B1, мм | C, мм |
|---|---|---|---|---|---|
| 1000×1000 | 1060 | 1030 | 1060 | 1030 | 150 |
| 1000×1220 | 1060 | 1030 | 1280 | 1250 | 150 |
| 1220×1220 | 1280 | 1250 | 1280 | 1250 | 150 |
| 1335×1335 | 1395 | 1365 | 1395 | 1365 | 150 |
| 1560×1560 | 1620 | 1590 | 1620 | 1590 | 150 |
| 1945×1945 | 2005 | 1975 | 2005 | 1975 | 150 |
| 2385×1945 | 2445 | 2415 | 2005 | 1975 | 150 |
| 2385×2385 | 2445 | 2415 | 2445 | 2415 | 150 |
