Описание фильтра ФЯГ
Фильтры ФЯГ состоят из рамки, изготовленной из оцинкованной стали, внутри которой уложен фильтрующий материал в виде гофр, опирающийся со стороны входа воздуха на сетку гофрированной формы. Фильтрующий материал состоит из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7.

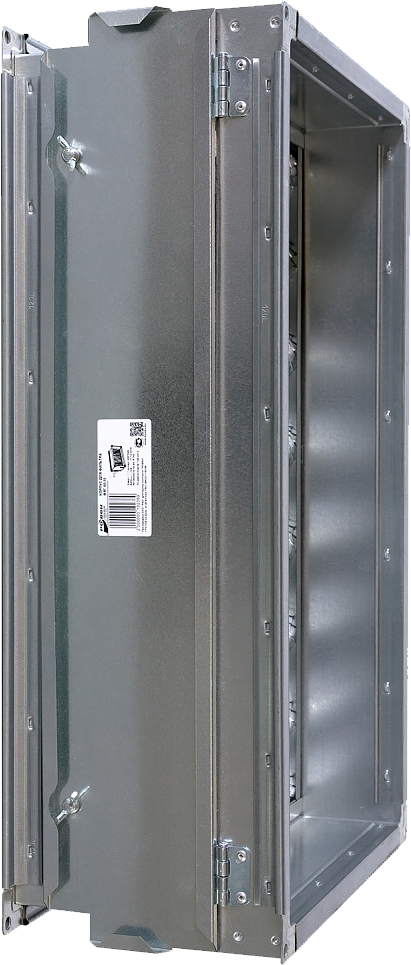

Корпус для ФЯГ изготавливается из оцинкованной стали. Крышка крепится к корпусу простыми защелками и петлями, что позволяет удобно и быстро менять кассету фильтра. Корпус снабжен шинорейкой для присоединения воздуховодов или компонентов вентиляционной системы.
Уменьшенные размеры корпуса фильтра позволяют экономить место в системе вентиляции.
- Особенности фильтров ФЯГ
- развернутая фильтрующая поверхность,
- высокая производительность,
- высокая пылеемкость,
- продолжительный срок службы,
- предусмотрена замена фильтрующих элементов.
Размеры фильтра ФЯГ
| Габаритные и присоединительные размеры (мм) | |||||||
|---|---|---|---|---|---|---|---|
| Тип фильтра | L | H | С | L1 | H1 | Масса кассеты, кг | Масса корпуса, кг |
| ФЯГ 30-15 | 340 | 190 | 205 | 300 | 150 | 0,65 | 2,1 |
| ФЯГ 40-20 | 440 | 240 | 400 | 200 | 0,72 | 2,54 | |
| ФЯГ 50-25 | 540 | 290 | 500 | 250 | 1,03 | 3,05 | |
| ФЯГ 50-30 | 540 | 340 | 500 | 300 | 1,15 | 3,22 | |
| ФЯГ 60-30 | 640 | 340 | 600 | 300 | 1,3 | 3,9 | |
| ФЯГ 60-35 | 640 | 390 | 600 | 350 | 1,44 | 4,3 | |
| ФЯГ 70-40 | 740 | 440 | 700 | 400 | 1,76 | 5,33 | |
| ФЯГ 80-50 | 840 | 540 | 800 | 500 | 2,44 | 6,5 | |
| ФЯГ 90-50 | 940 | 540 | 900 | 500 | 2,6 | 6,8 | |
| ФЯГ 100-50 | 1040 | 540 | 1000 | 500 | 2,8 | 7,1 | |
* Фильтры ФЯГ стандартно комплектуются кассетами глубиной 48мм. По отдельной заявке возможно изготовление кассет глубиной 100мм с макимальным размером 640х340 мм.
По отдельной заявке изготавливаются фильтры нестандартных размеров.
Возможно изготовление корпуса под жироуловитель (см. Фильтры жироулавливающие кассетные).
Технические характеристики
| Класс очистки | Удельная воздушная нагрузка,мЗ/ч·м2 | Аэродинамическое сопротивление, Па | Эффективность средняя, % | ||
|---|---|---|---|---|---|
| начальное при глубине, мм | рекомендуемое конечное | ||||
| 48 | 100 | ||||
| EU3 | 7000-10000 | 40-70 | 30-55 | 200 | 55 |
| EU4 | 7000-10000 | 50-80 | 40-60 | 250 | 65 |
