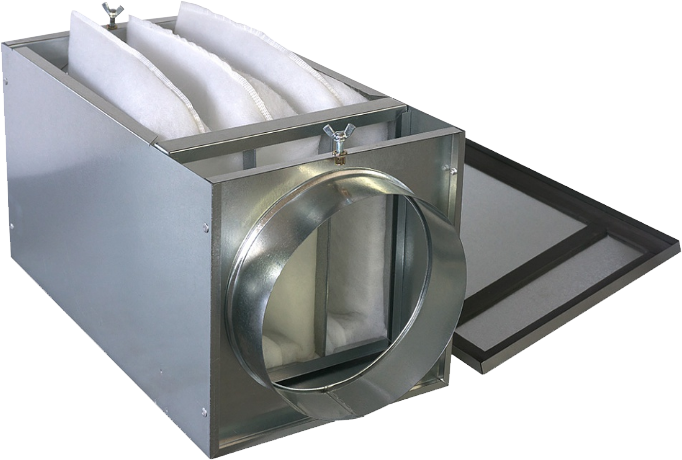

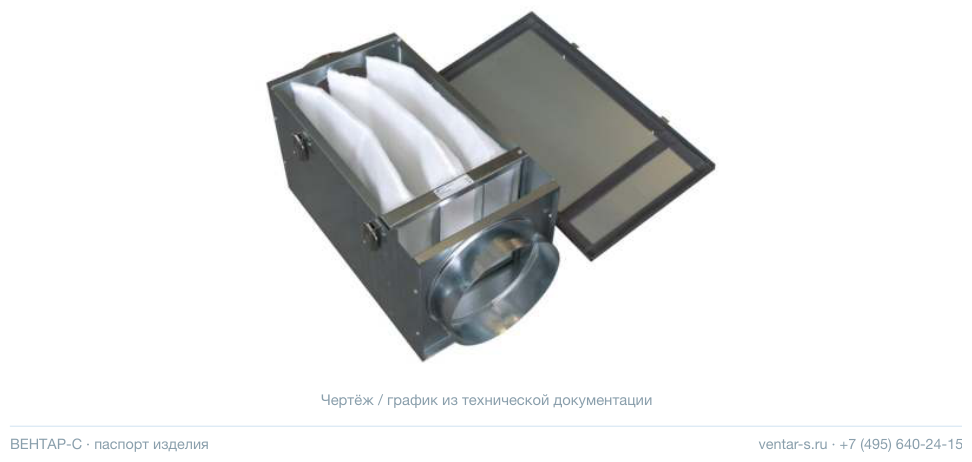

Описание Фильтра ФВК
Фильтры ФВК могут быть установлены на горизонтальных и вертикальных участках воздуховодов. Крышка крепится к корпусу простыми защелками. Корпус фильтра снабжен круглыми патрубками для подсоединения воздуховодов или компонентов вентиляционной системы. Фильтрующий материал выполнен в виде сменной кассеты с мешочными фильтрами из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7, EU9.
Особенности Фильтра ФВК:
- корпус и крышка фильтров изготовлены из оцинкованной стали,
- швы кассеты термически спаяны,
- предусмотрена замена фильтрующих элементов.
Размеры Фильтра ФВК
| Габаритные и присоединительные размеры (мм) | |||||||
|---|---|---|---|---|---|---|---|
| Тип фильтра | D | L | Н | С | B | Масса кассеты, кг | Масса корпуса, кг |
| ФВК-100 | 100 | 200 | 204 | 450 | 520 | 0,46 | 2,14 |
| ФВК-125 | 125 | 200 | 204 | 450 | 520 | 0,46 | 2,15 |
| ФВК-160 | 160 | 200 | 204 | 450 | 520 | 0,46 | 2,4 |
| ФВК-200 | 200 | 244 | 247 | 450 | 520 | 0,59 | 2,86 |
| ФВК-250 | 250 | 294 | 297 | 500 | 570 | 0,75 | 3,59 |
| ФВК-315 | 315 | 343 | 346 | 550 | 620 | 0,85 | 4,46 |
| ФВК-355 | 355 | 399 | 402 | 600 | 670 | 1,02 | 5,0 |
| ФВК-400 | 400 | 448 | 451 | 650 | 720 | 1,18 | 7,22 |
| ФВК-450 | 450 | 490 | 501 | 700 | 770 | 1,48 | 7,9 |
| ФВК-500 | 500 | 540 | 551 | 750 | 820 | 1,88 | 8,5 |
| Технические характеристики фильтров типа ФВК (класс очистки EU3) | |||
|---|---|---|---|
| Тип | Удельная воздушная нагрузка, м3/ч·м2 | Аэродинамическое сопротивление, Па | |
| начальное | конечное | ||
| ФВК-100, 125, 160 | 10000 — 11400 | 30 — 40 | 250 |
| ФВК-200 | |||
| ФВК-250 | 40-55 | ||
| ФВК-315 | |||
| ФВК-400 | |||
