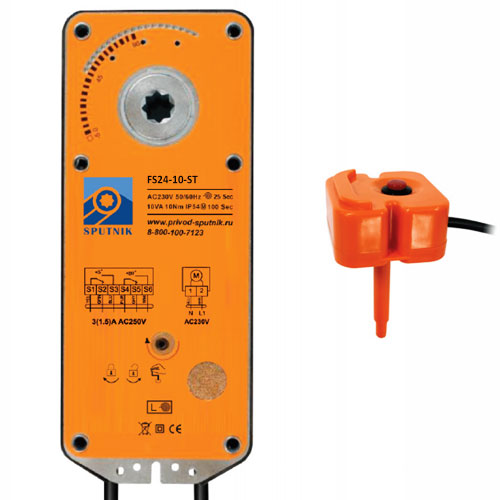

Электроприводы SPUTNIK FS24-10-SТ для противопожарных клапанов и клапанов дымоудаления
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение. Терморазмыкающее устройство срабатывает при 72° С, размыкает цепь и привод возвращается в охранное положение. ТРУ является контрольным узлом дублирующего действия и без прямого огневого воздействия может использоваться многократно. Конструкция ТРУ имеет кнопку ручной проверки работоспособности клапана, значительно облегчающую периодический регламентный контроль его работоспособности.
Характеристики
- Электропривод с возвратной пружиной.
- Наличие возвратной пружины
- Напряжение питания 24 В
- Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 2 м²
- Крутящий момент 10 Нм
- Возможно взрывозащищенное исполнение.
- Наличие терморазмыкающего устройства.
- Возможно взрывозащищенное исполнение.
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12мм и закрепляется через крепежные отверстия ø6,5мм к корпусу клапана.
Сигнализация положений для FS24-10-SТ
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.
Схема
