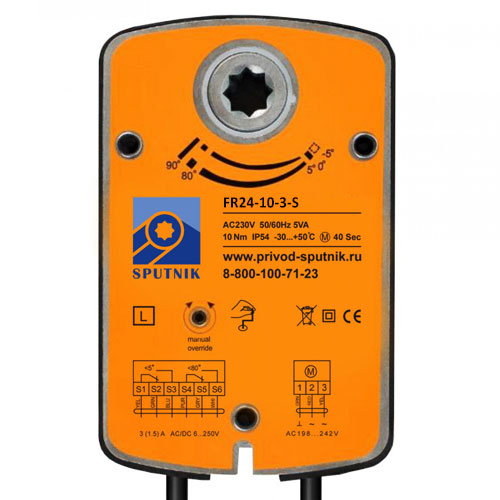

Электроприводы SPUTNIK FR24-10-3-S для противопожарных клапанов и клапанов дымоудаления

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах общеобменной вентиляции, кондиционирования и системах противопожарной вентиляции.

Характеристики

  • Управление: открыто/закрыто.
  • Напряжение питания 24 В
  • Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 2 м²
  • Крутящий момент 10 Нм
  • Возможно взрывозащищенное исполнение.

Принцип действия
При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.

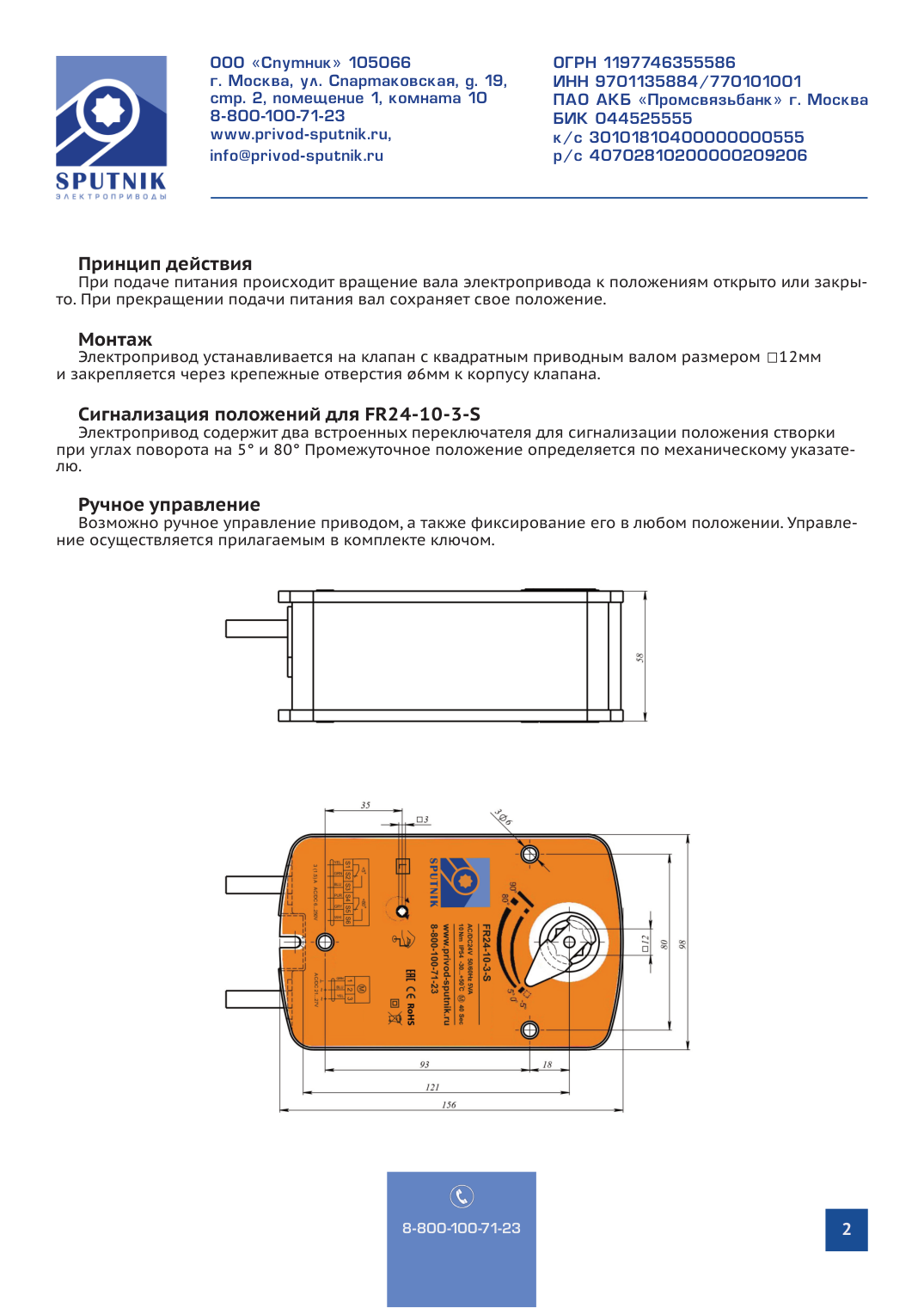

Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12мм и закрепляется через крепежные отверстия ø6,5мм к корпусу клапана.

Сигнализация положений для FR24-10-3-S
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.

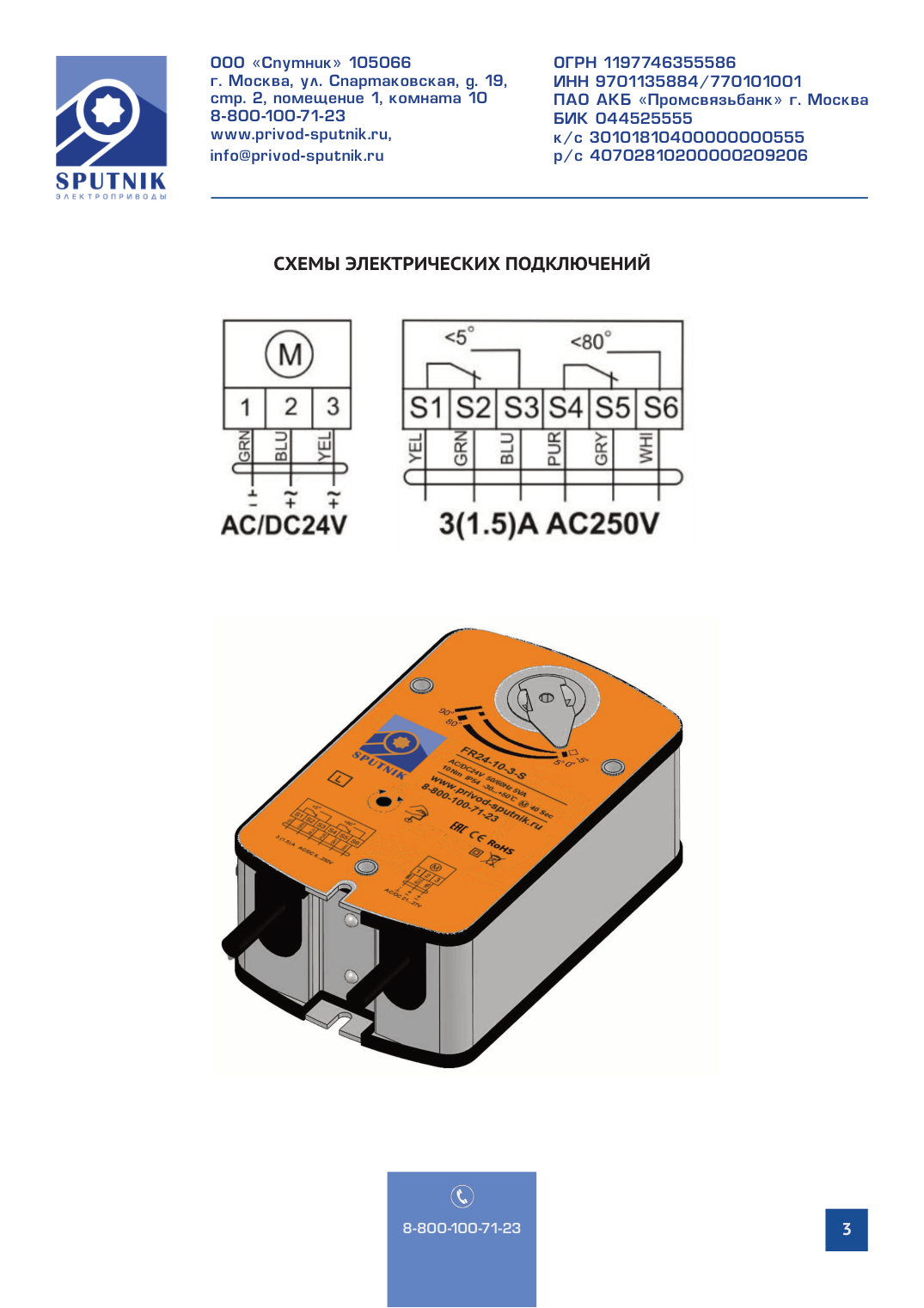

Схема


Крутящий момент

Наличие возвратной пружины

,

Напряжение

,

Вспомогательный переключатель

,

Предназначение

,

Термодатчик

,

Тип регулирования

,
