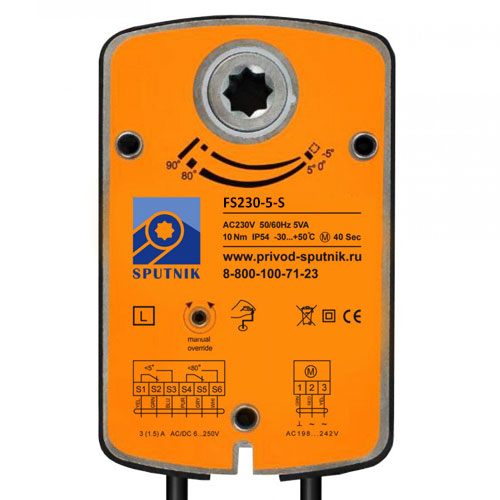

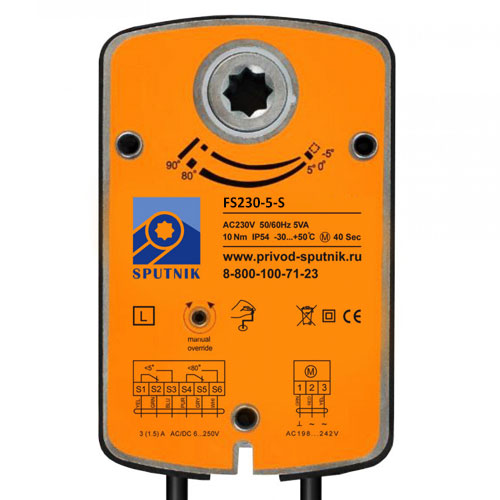

Электроприводы SPUTNIK FS230-5-S для противопожарных клапанов и клапанов дымоудаления

Электропривод предназначен для управления огнезащитными клапанами и клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, и системах противопожарной вентиляции.

Характеристики

  • Электропривод с возвратной пружиной.
  • Напряжение питания ~ 230 В
  • Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 0,8 м²
  • Крутящий момент 5 Нм
  • Возможно взрывозащищенное исполнение.

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12мм и закрепляется через крепежные отверстия ø6,5мм к корпусу клапана.

Сигнализация положений для FS230-5-S
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.

Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.

Схема

Крутящий момент

Наличие возвратной пружины

,

Напряжение

,

Вспомогательный переключатель

,

Предназначение

,

Термодатчик

,

Тип регулирования

,
