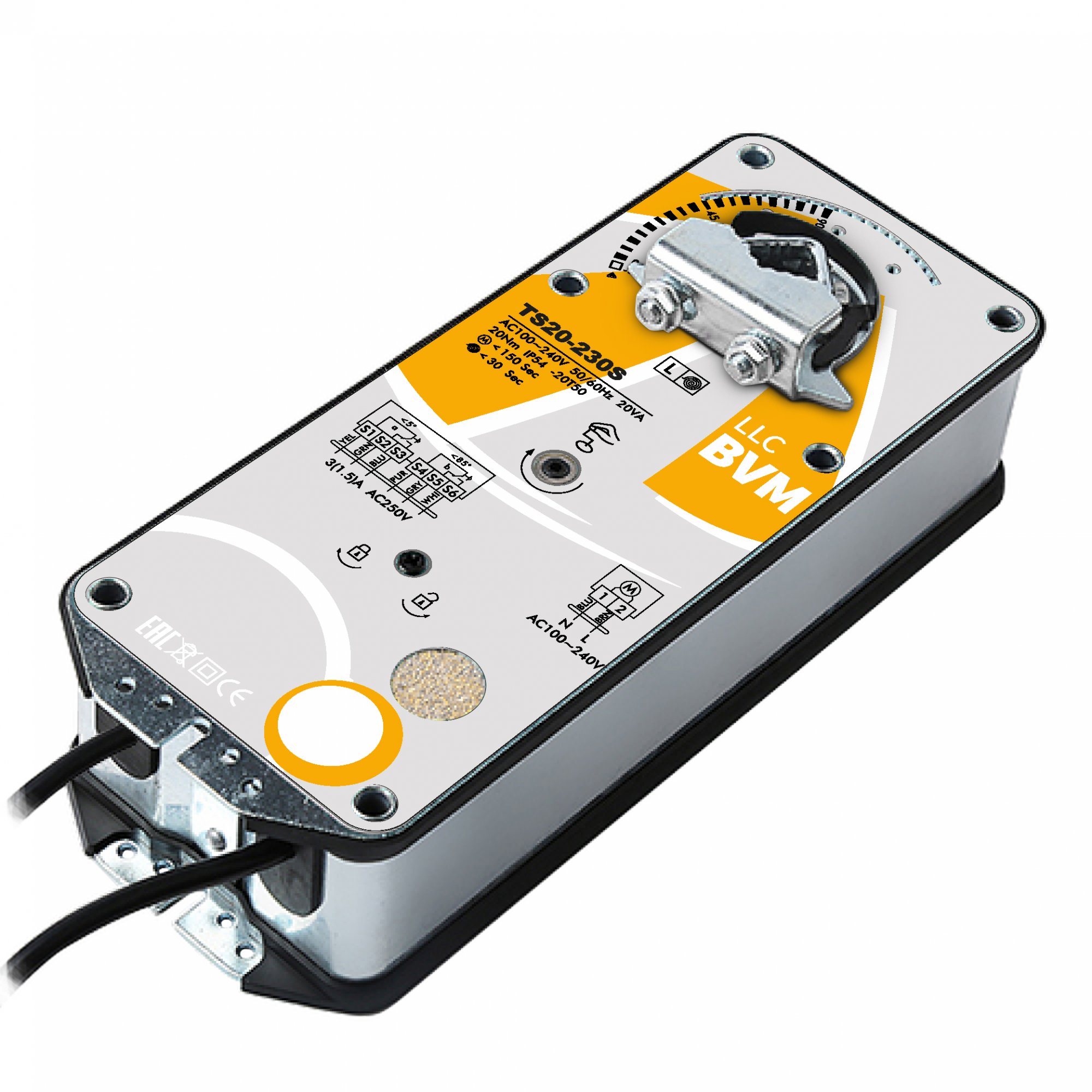

Электропривод TS20-230S для воздушных клапанов
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод воздушной заслонки модели TS20-230S предназначен для плавного регулирования потока воздуха в системах вентиляции и кондиционирования. Исполнение: крутящий момент 20 Нм, питание AC 230B, управление — 2-х позиционный.
Назначение и конструкция
Электропривод BVM TS20-230S — электропривод воздушного клапана, пружинный возврат. Корпус и механика рассчитаны на длительную работу в системах вентиляции: привод устанавливается прямо на ось заслонки и фиксируется универсальным хомутом, от проворота удерживается кронштейном из комплекта поставки.
Тип привода — пружинный возврат. При пропадании питания возвратная пружина автоматически возвращает створку в исходное положение, что и обеспечивает защитную функцию в противопожарных и дымовых системах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип привода | Пружинный возврат |
| Крутящий момент | 20 Нм |
| Размер оси заслонки | ○12…18мм □10х10...16х16мм |
| Напряжение питания | AC 230B |
| Частота | 50...60Гц |
| Потребляемая мощность (вращение/удержание) | 6.0/4.0 Вт |
| Управляющий сигнал | 2-х позиционный |
| Возможность выбора угла поворота | Есть |
| Угол поворота/макс | −5...90/95° |
| Время поворота (пружина) | ≤ 25 сек |
| Время поворота (двигатель) | ≤ 130 сек |
| Уровень шума | ≤ 45 дБ (двигатель), ≤ 62 дБ (возврат пружины) |
| Угол срабатывания вспомогательных переключателей | 1х5° 2х80° |
| Степень пыле- и влагозащиты | IP 54 |
| Температура эксплуатации | -30...+50°С |
| Температура хранения | -40...+70°С |
| Влажность | 5...95% без конденсации |
| Соединительный кабель | 1 м |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес | 2.6 кг |
| Рекомендуемая площадь заслонки | 4 м² |
| Материал корпуса | Металл |
Монтаж и подключение
Привод устанавливается непосредственно на ось заслонки и фиксируется универсальным крепёжным хомутом, от проворота удерживается монтажным кронштейном из комплекта. Перед установкой убедитесь, что створка клапана свободно перемещается во всём диапазоне, а сечение оси соответствует посадочному месту привода. Монтаж и обслуживание выполняет персонал с квалификационной группой по электробезопасности не ниже второй; подключение выполняется по приведённой схеме при снятом напряжении.
Документы и поставка
На изделие оформлен технический паспорт с характеристиками, установочно-присоединительными размерами и схемой подключения — файл доступен на этой странице. Поставка со склада и под заказ, отгрузка после подтверждения менеджером. Изделие поставляется в заводской упаковке производителя, комплектность указана в разделе «Комплект поставки». Гарантийные обязательства выполняет ООО «ВЕНТАР-С».
