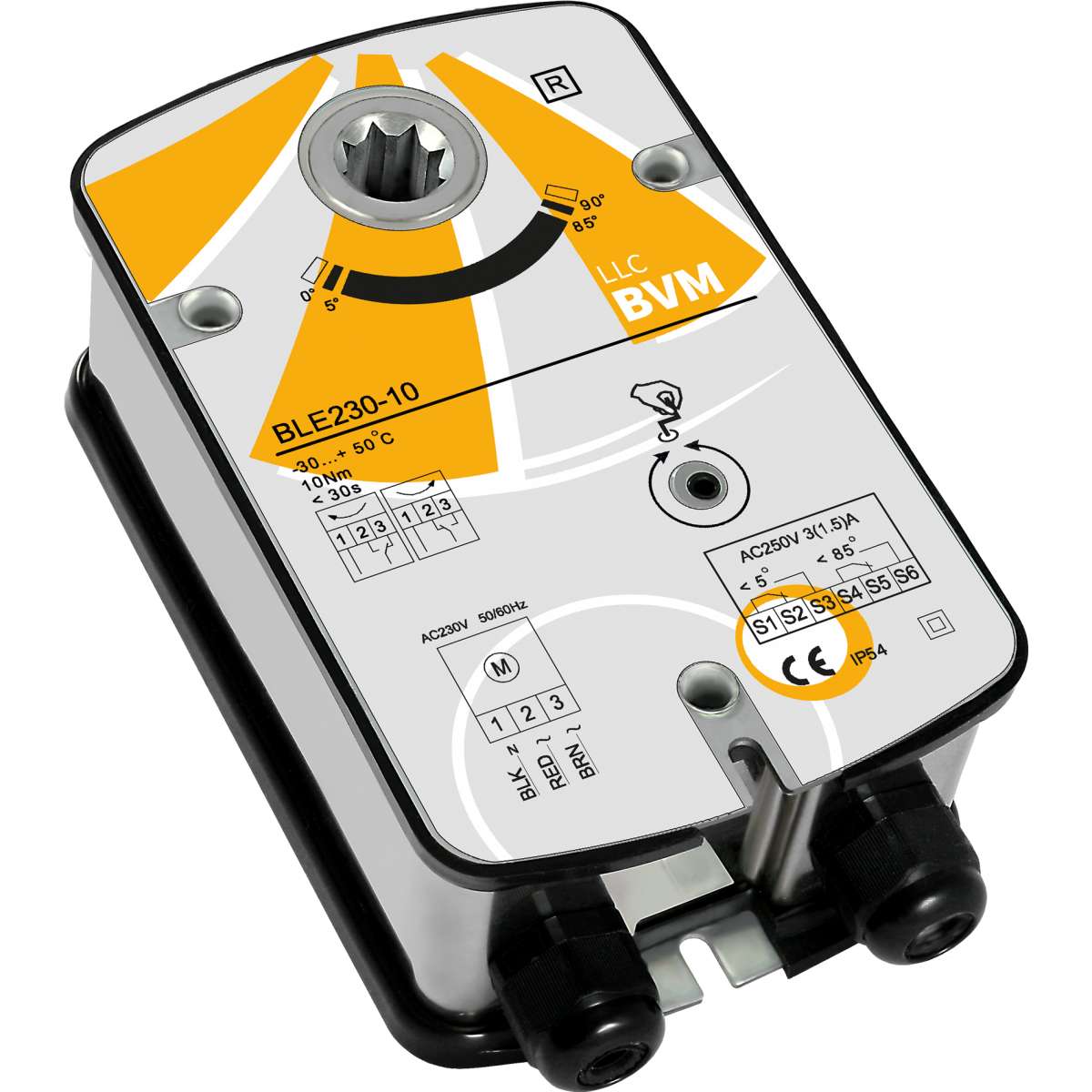

Электропривод BLE230-10 для дымовых клапанов

Электропривод дымоудаления BLE230-10 реверсивного типа для работы с нормально открытыми и нормально закрытыми противопожарными клапанами. Его реверсивный тип позволяет оперативно изменять направление вращения, обеспечивая быстрое и точное открытие или закрытие клапана в зависимости от ситуации. Исполнение: крутящий момент 10 Нм, питание AC230V, управление — 2-х/3-х позиционный.

Назначение и конструкция

Электропривод BVM BLE230-10 — электропривод клапана дымоудаления, реверсивный возврат. Корпус и механика рассчитаны на длительную работу в системах вентиляции: привод устанавливается прямо на ось заслонки и фиксируется универсальным хомутом, от проворота удерживается кронштейном из комплекта поставки.

Тип привода — реверсивный возврат. Возврат в исходное положение выполняет сам двигатель по управляющему сигналу.

Технические характеристики

Монтаж и подключение

Привод устанавливается непосредственно на ось заслонки и фиксируется универсальным крепёжным хомутом, от проворота удерживается монтажным кронштейном из комплекта. Перед установкой убедитесь, что створка клапана свободно перемещается во всём диапазоне, а сечение оси соответствует посадочному месту привода. Монтаж и обслуживание выполняет персонал с квалификационной группой по электробезопасности не ниже второй; подключение выполняется по приведённой схеме при снятом напряжении.

Документы и поставка

На изделие оформлен технический паспорт с характеристиками, установочно-присоединительными размерами и схемой подключения — файл доступен на этой странице. Поставка со склада и под заказ, отгрузка после подтверждения менеджером. Изделие поставляется в заводской упаковке производителя, комплектность указана в разделе «Комплект поставки». Гарантийные обязательства выполняет ООО «ВЕНТАР-С».
