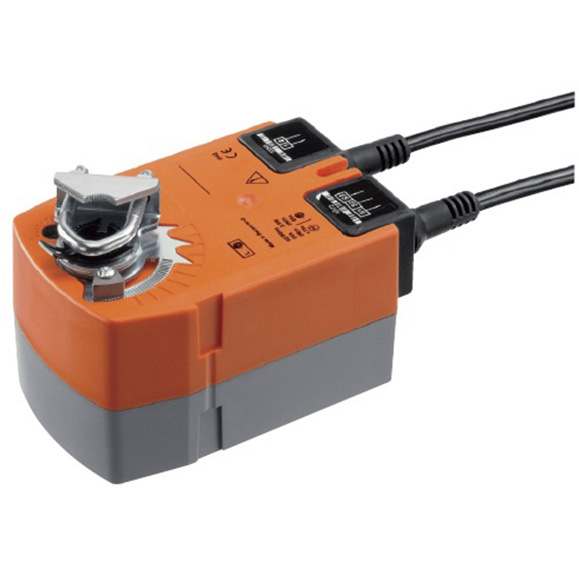

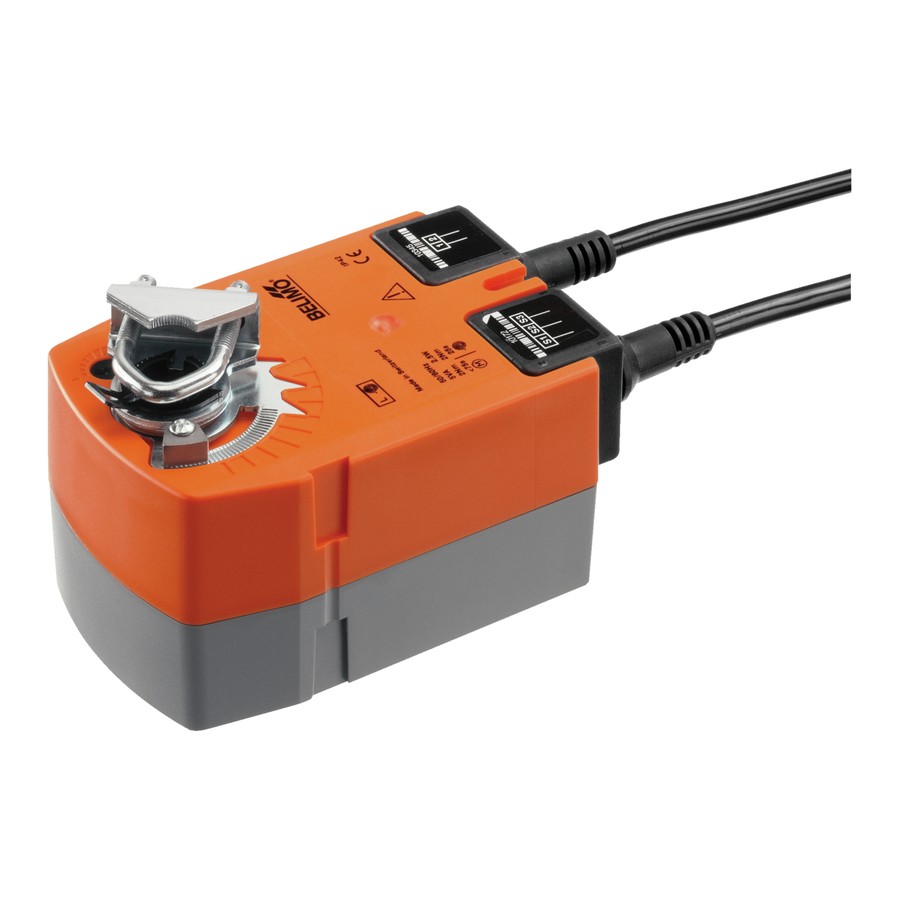

Электропривод Belimo TF230-SR (2,5 Н·м)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo TF230-SR (2,5 Н·м) — привод воздушной заслонки с возвратной пружиной. Крутящий момент 2,5 Н·м, площадь заслонки до 0,5 м². Питание AC 100…240 В, управление: плавное 0/2…10 В. Возврат в безопасное положение — возвратная пружина.
Как работает
Электродвигатель взводит пружину и поворачивает заслонку в рабочее положение; пока есть питание, редуктор удерживает створки. При пропадании напряжения пружина за несколько секунд возвращает заслонку в безопасное положение (открыто или закрыто — задаётся ориентацией привода при монтаже, L/R). Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Технические характеристики
| Электрические параметры | |
|---|---|
| Номинальное напряжение | AC 100…240 В |
| Частота питания | 50/60 Гц |
| Диапазон напряжения | AC 85…265 В |
| Потребляемая мощность в работе | 2,5 Вт |
| Потребляемая мощность в покое | 2 Вт |
| Расчётная мощность для выбора кабеля | 5 В·А |
| Подключение питания | кабель 1 м, 2×0,75 мм² |
| Подключение управления | кабель 1 м, 3×0,75 мм² |
| Параллельная работа | да (с учётом данных производительности) |
| Функциональные параметры | |
|---|---|
| Крутящий момент двигателя | 2,5 Н·м |
| Момент возврата (пружина) | 2,5 Н·м |
| Диапазон управляющего сигнала Y | 2…10 В |
| Входное сопротивление | 100 kΩ |
| Сигнал обратной связи U | 2…10 В |
| Обратная связь U, нагрузка | макс. 0,5 мА |
| Точность позиционирования | ±5% |
| Направление движения | переключателем L/R |
| Направление возврата | выбирается установкой L/R |
| Ручное управление | No |
| Угол поворота | макс. 95° |
| Угол поворота, примечание | настраивается от 37 % с шагом 2,5 % (механический упор) |
| Время хода двигателя | 150 с / 90° |
| Время возврата в безопасное положение | <25 с / 90° |
| Уровень звуковой мощности, двигатель | 50 дБ(А) |

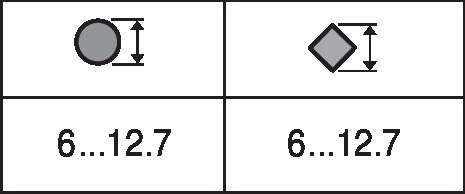

| Механическое присоединение | универсальный захват вала 6…12,7 мм |
| Индикация положения | механическая |
| Ресурс | не менее 60 000 срабатываний в безопасное положение |
| Безопасность и условия эксплуатации | |
|---|---|
| Класс защиты IEC/EN | II, усиленная изоляция |
| Степень защиты IEC/EN | IP42 |
| ЭМС | CE по 2014/30/EU |
| Директива по низковольтному оборудованию | CE по 2014/35/EU |
| Сертификация IEC/EN | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
| Гигиенические испытания | по VDI 6022 ч. 1 |
| Тип действия | Type 1.AA |
| Импульсное напряжение питания | 2,5 кВ |
| Импульсное напряжение управления | 2,5 кВ |
| Степень загрязнения | 2 |
| Влажность окружающей среды | макс. 95 % отн., без конденсации |
| Температура окружающей среды | -30…50°C |
| Температура хранения | -40…80°C |
| Обслуживание | не требует обслуживания |
| Масса | |
|---|---|
| Масса | 0,78 кг |

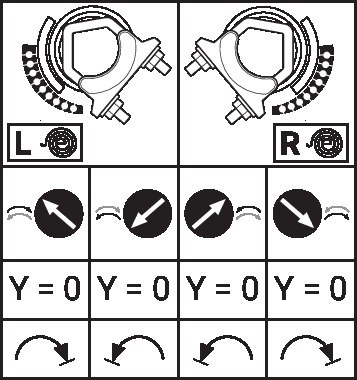

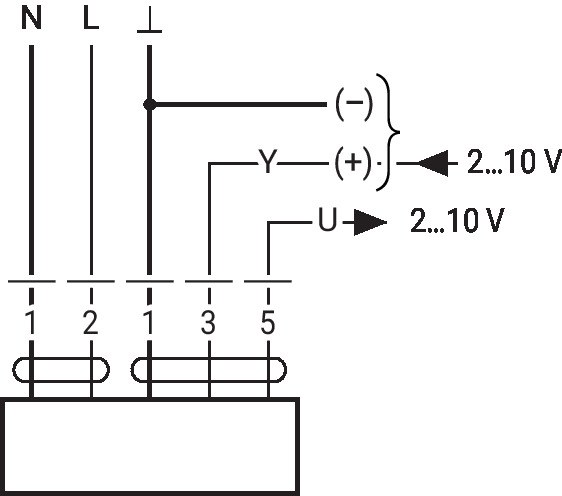

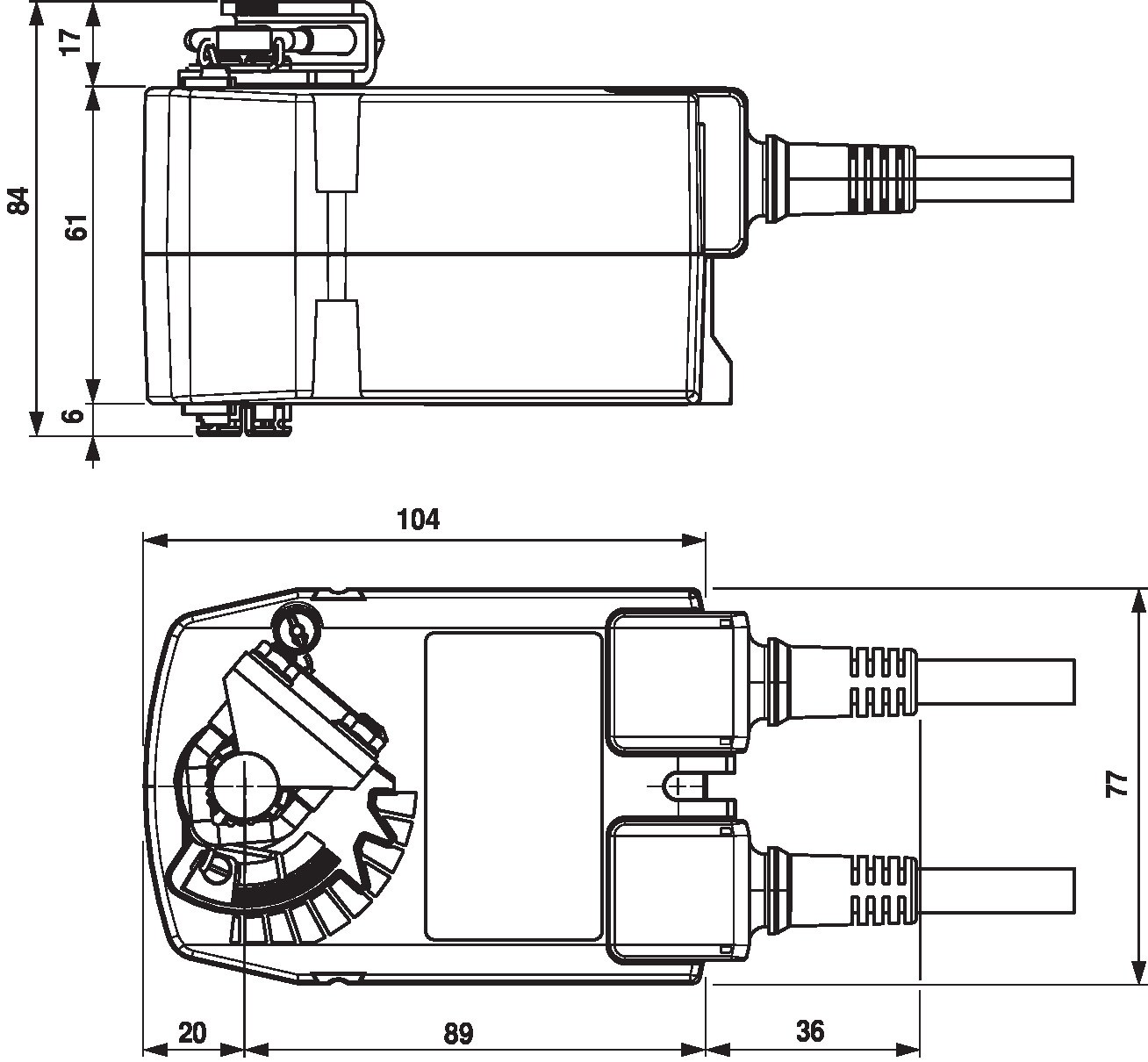

Чертёж и схемы подключения
Где применяется
- заслонки наружного воздуха перед калорифером
- вытяжные клапаны, которые должны закрываться при остановке системы
- воздушные завесы и приточные камеры с защитой от замораживания
Как подобрать и смонтировать
- Момент. 2,5 Н·м хватает на заслонку площадью примерно до 0,5 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
- Питание. AC 100…240 В. Подключается к сети напрямую, отдельный источник не нужен.
- Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
- Вал. универсальный захват вала 6…12,7 мм. Проверьте размер и длину посадочной части вала заслонки.
- Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Аксессуары
| Наименование | Тип |
|---|---|
| Задатчик положения, настенный монтаж | SGA24 |
| Задатчик положения, встраиваемый | SGE24 |
| Задатчик положения, на панель | SGF24 |
| Задатчик положения, настенный монтаж | CRP24-B1 |
| Удлинитель вала 170 мм ø10 мм для вала заслонки ø6…16 мм | AV6-20 |
| Шаровой шарнир для рычага KH8 / KH10 | KG10A |
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
