Технические данные
Характеристики
ПитаниеAC/DC 24 В
Площадь заслонкидо 0,8 м²
Всп. переключателинет
Возврат при отказе питаниявозвратная пружина
Время хода75 с / 90°
Управлениеоткр/закр
Крутящий момент4 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияLF
ПроизводительBelimo
Подробно
Описание

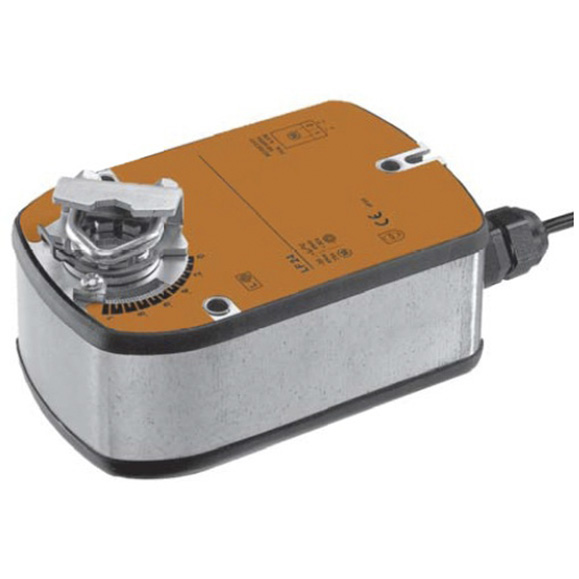

Электропривод Belimo LF24 (4 Н·м) — привод воздушной заслонки с возвратной пружиной. Крутящий момент 4 Н·м, площадь заслонки до 0,8 м². Питание AC/DC 24 В, управление: откр/закр. Возврат в безопасное положение — возвратная пружина.
Как работает
Электродвигатель взводит пружину и поворачивает заслонку в рабочее положение; пока есть питание, редуктор удерживает створки. При пропадании напряжения пружина за несколько секунд возвращает заслонку в безопасное положение (открыто или закрыто — задаётся ориентацией привода при монтаже, L/R).
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
не менее 60 000 срабатываний в безопасное положение
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Степень защиты IEC/EN
IP54
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2014/35/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Гигиенические испытания
по VDI 6022 ч. 1
Тип действия
Type 1.B
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
1,4 кг
Чертёж и схемы подключения

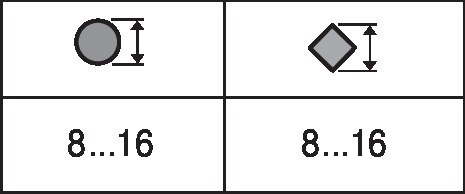

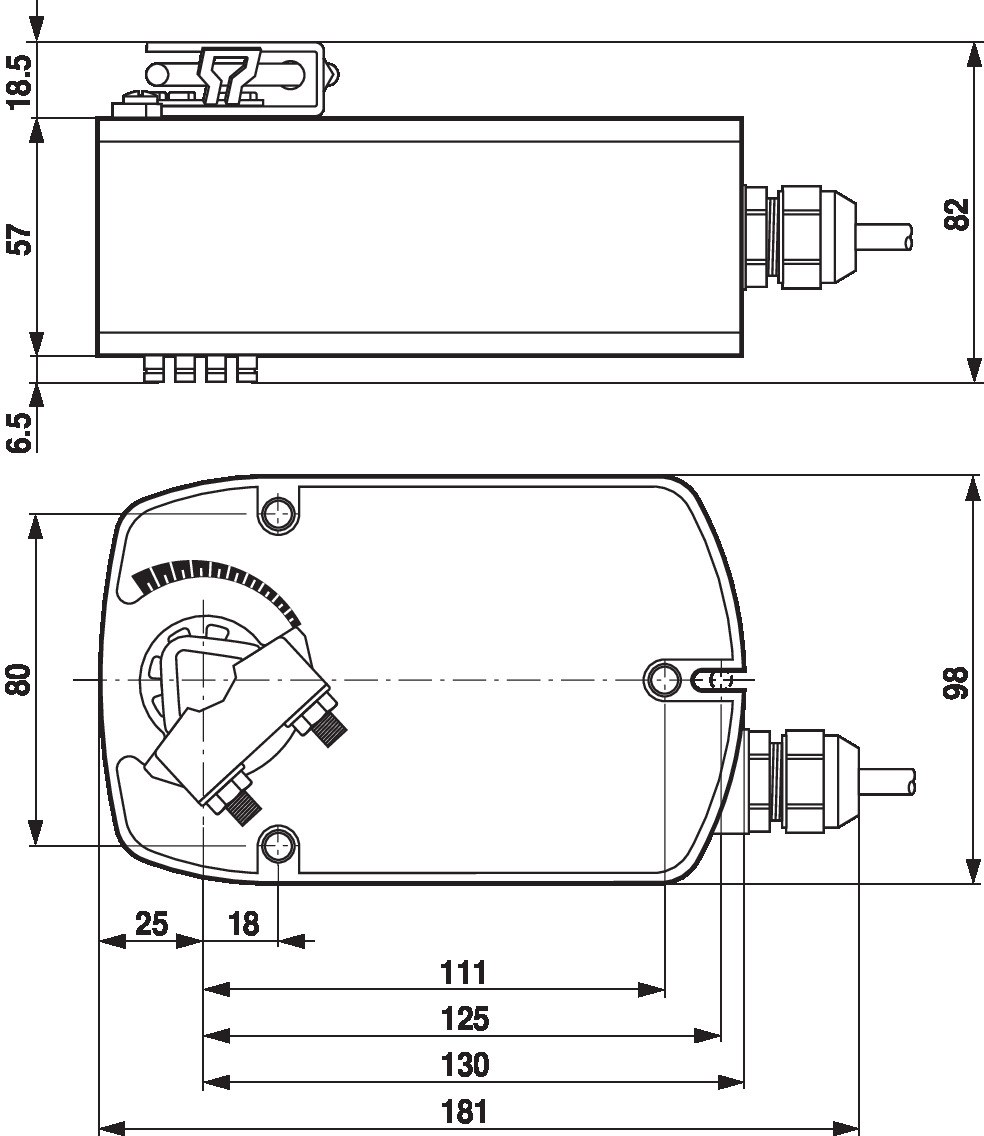

Габаритный чертёж, ммДиапазон захвата валаДлина вала
Где применяется
заслонки наружного воздуха перед калорифером
вытяжные клапаны, которые должны закрываться при остановке системы
воздушные завесы и приточные камеры с защитой от замораживания
Как подобрать и смонтировать
Момент. 4 Н·м хватает на заслонку площадью примерно до 0,8 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. откр/закр.
Вал. универсальный захват вала 8…16 мм. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Аксессуары
Наименование
Тип
Удлинитель вала 170 мм ø10 мм для вала заслонки ø6…16 мм
AV6-20
Шаровой шарнир для рычага KH8 / KH10
KG10A
Монтажный комплект для рычажной передачи, плоская установка
ZG-LF1
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
