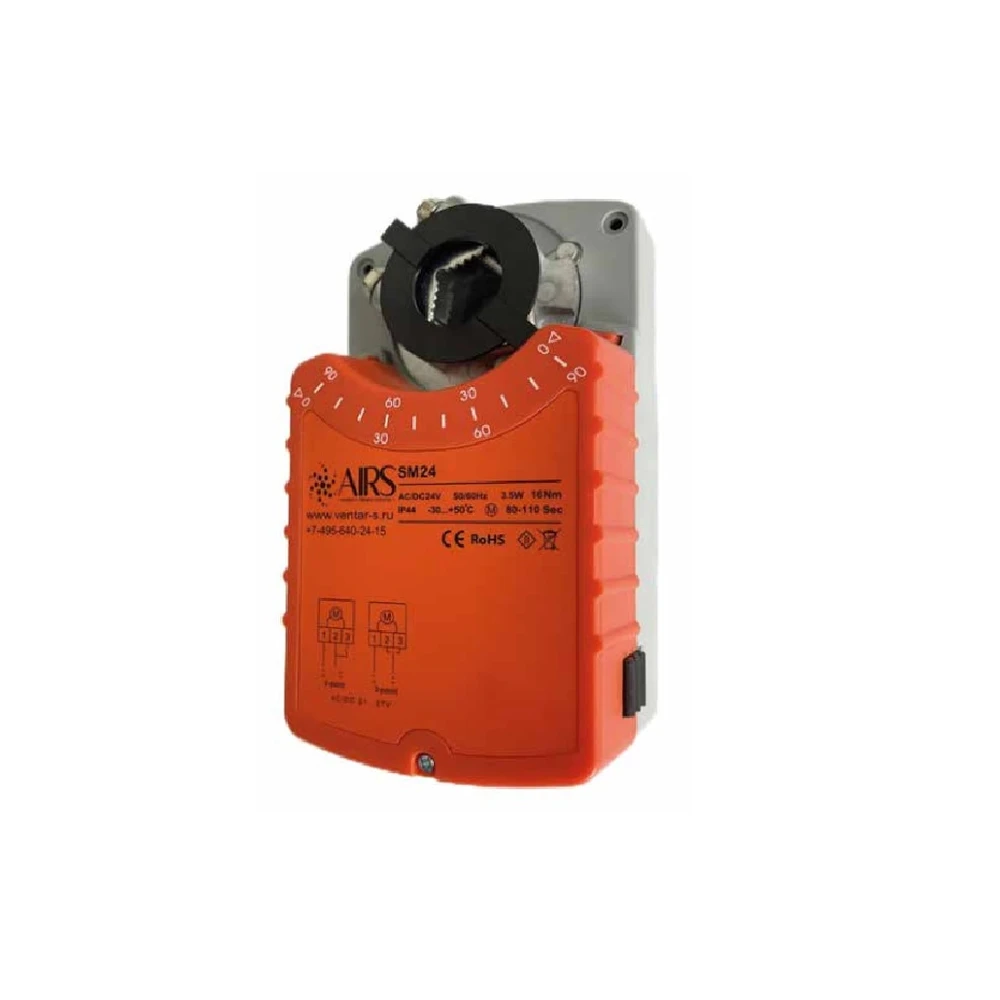

Электропривод AIRS SM24
⚙️ Подбор и заказ
Характеристики
Описание
Описание
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
- Управление 2-х, 3-х позиционное
- Напряжение питания 24 В
- Управление воздушными клапанами площадью до 3 м²
- Крутящий момент 16 Нм
- Возможно взрывозащищенное исполнение
Характеристики
| Номинальное напряжение | 24 В=/ 24 В~ | |
| Диапазон рабочего напряжения | 21.6…26.4 В | |
| Потребляемая мощность | при движении | 3.5 Вт |
| в покое | 0,5 Вт | |
| Крутящий момент | 16 Нм | |
| Угол поворота | 0°…90° | |
| Время поворота | 80-110 сек. | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 44 | |
| Уровень шума | макс. 45 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 2 кг | |
Принцип действия
При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Сигнализация положений
Промежуточное положение определяется по механическому указателю.
Чертёж размеров и схема подключения
Аналоги
AIRS SM24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo SM24A, BVM SM24-16, Nanotek SM24B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 16 Нм у AIRS).
