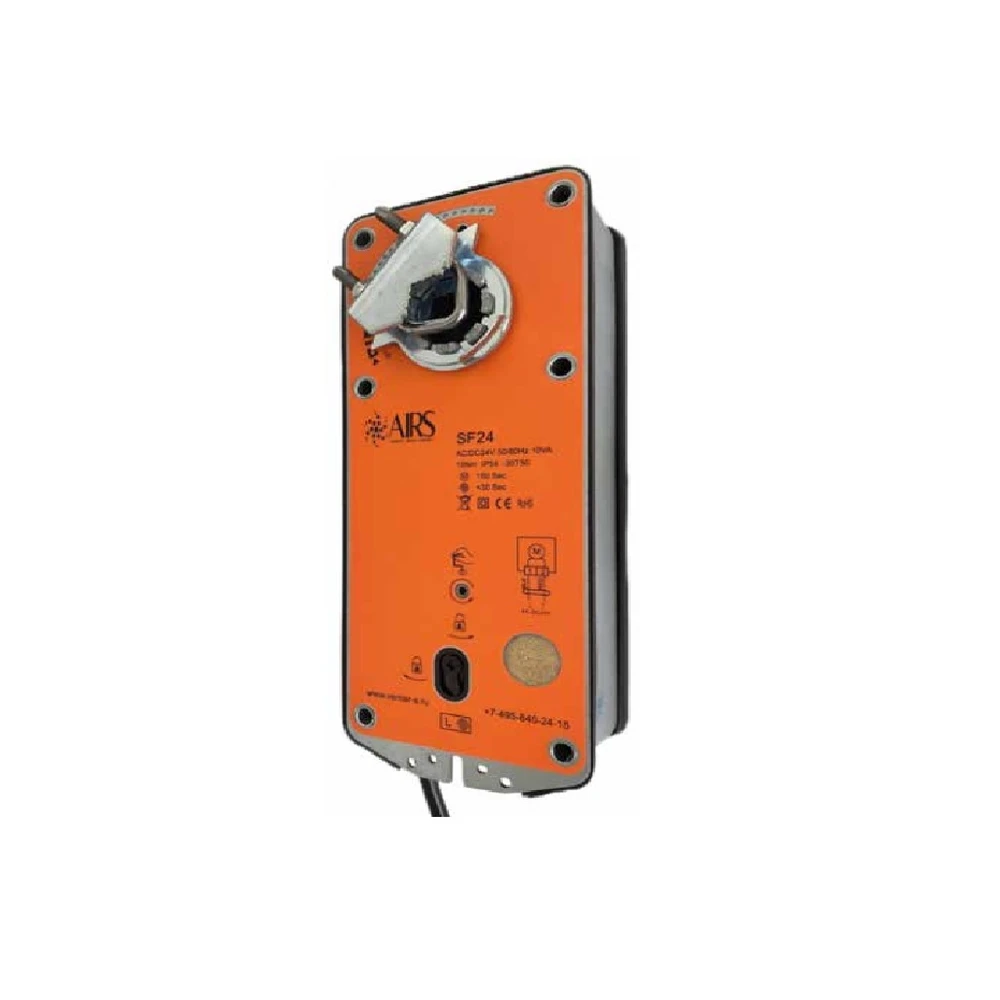

Электропривод AIRS SF24
✓ Всегда в наличии / под заказ
Доставка по всей России
BIM-модель (Revit)
Скачать ↓
Паспорт изделия (PDF)
Скачать ↓
Технический лист (PDF)
Скачать ↓
Прайс-лист на электроприводы AIRS
Скачать ↓
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
⚙️ Подбор и заказ
10 854 ₽
19 735 ₽
Скидка 45%
Цена со скидкой от розничной. Партнёрам — дополнительные условия по запросу.
Технические данные
Характеристики
Производитель
AIRS
Наличие возвратной пружины
Да
Наименование привода
SF
Назначение
Для воздушных клапанов
Крутящий момент
15
Напряжение
AC/DC 24В
Подробно
Описание
Описание
- Электропривод с возвратной пружиной
- Напряжение питания 24 В
- Крутящий момент 15 Нм
- Возможно взрывозащищенное исполнение
- Вспомогательные переключатели
Характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц | |
| Диапазон номинального напряжения | 21.6…26.4 В | |
| Потребляемая мощность | при движении | 5 Вт |
| при удержании | 2,5 Вт | |
| расчетная мощность | 10 ВА | |
| Соединительный кабель | двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² | |
| Крутящий момент | двигателя | Min 15 Нм при ном. напряжении |
| пружины | Min 15 Нм | |
| Точки переключения | 5°…85° | |
| Направление поворота | Выбирается установкой L/R | |
| Угол поворота | 0°…90° (-5°…90° механически) | |
| Время поворота | двигателя | 150 сек |
| пружины | ≤ 30 сек | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 62 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 2,7 кг | |
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 10...20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора.
Сигнализация положений для SF24
Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом.
Схемы электрических подключений
Аналоги
AIRS SF24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo SF24A, BVM BLF24-15, Nanotek BF24B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 15 Нм у AIRS).
