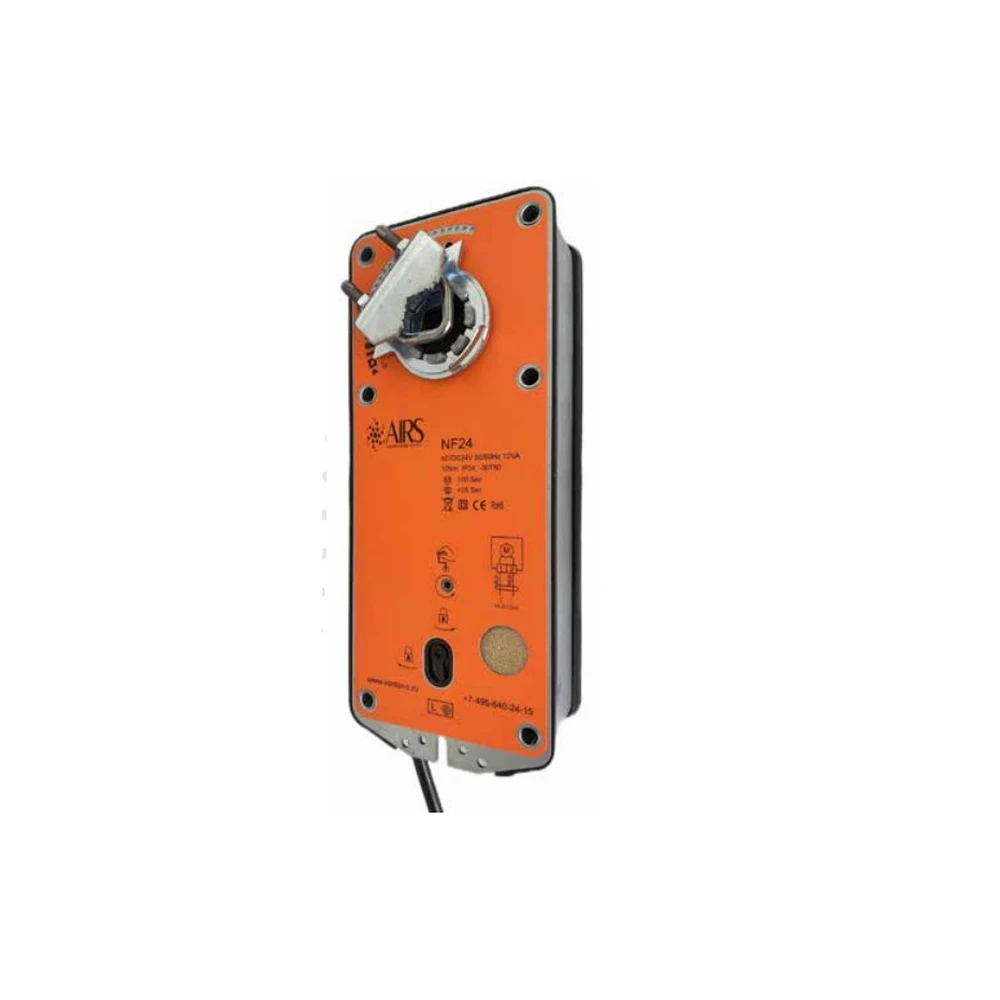

Электропривод AIRS NF24
✓ Всегда в наличии / под заказ
Доставка по всей России
BIM-модель (Revit)
Скачать ↓
Паспорт изделия (PDF)
Скачать ↓
Технический лист (PDF)
Скачать ↓
Прайс-лист на электроприводы AIRS
Скачать ↓
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений
⚙️ Подбор и заказ
10 197 ₽
18 540 ₽
Скидка 45%
Цена со скидкой от розничной. Партнёрам — дополнительные условия по запросу.
Технические данные
Характеристики
Производитель
AIRS
Наличие возвратной пружины
Да
Наименование привода
NF
Назначение
Для воздушных клапанов
Крутящий момент
10
Напряжение
AC/DC 24В
Подробно
Описание
Описание
- Электропривод с возвратной пружиной
- Напряжение питания 24 В
- Управление воздушными клапанами площадью до 2 м2
- Крутящий момент 10 Нм
- Возможно взрывозащищенное исполнение
Характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц | |
| Диапазон номинального напряжения | 21.6…26.4 В | |
| Потребляемая мощность | при движении | 5 Вт |
| при удержании | 2,5 Вт | |
| расчетная мощность | 10 ВА | |
| Соединительный кабель | двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² | |
| Крутящий момент | двигателя | Min 10 Нм при ном. напряжении |
| пружины | Min 10 Нм | |
| Точки переключения | 5°…85° | |
| Направление поворота | Выбирается установкой L/R | |
| Угол поворота | 0°…90° (-5°…90° механически) | |
| Время поворота | двигателя | 100 сек. |
| пружины | ≤ 25 сек | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 62 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 2,7 кг | |
Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. Смена направления вращения произво- дится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6...16 мм или квадратного сечения 5...12 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пласти- ны или непосредственно на корпус клапана.
Сигнализация положений
Электропривод содержит один встроенный микропереключатель для контроля крайних положений. Контролируемый угол положения 5° или 85° выбирается поворотом переключателя на верхней крышке привода. Промежуточное положение определяется по механическому указателю.
Схемы электрических подключений
Аналоги
AIRS NF24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo NF24, BVM TS10-24, Nanotek NF24B.
