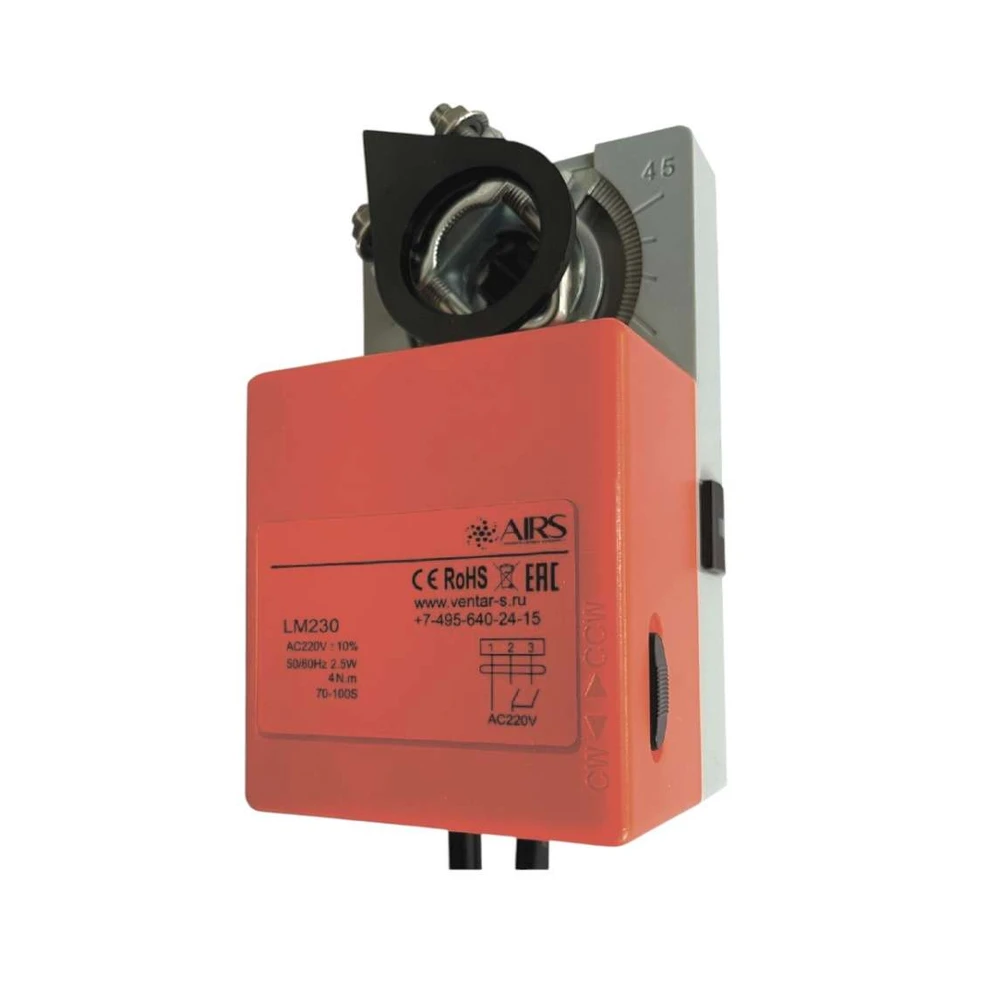

Электропривод AIRS LM230
⚙️ Подбор и заказ
Характеристики
Описание
Описание
Электропривод предназначен для управления воздушными клапанами систем общеобменной вентиляции зданий и сооружений.
- Управление 2-х позиционное или 3-х позиционное
- Напряжение питания 230 В
- Управление воздушными клапанами площадью до 0,8 м²
- Крутящий момент 4 Нм
Характеристики
| Номинальное напряжение | 230 В~ 50/60 Гц | |
| Диапазон рабочего напряжения | 198…242 В | |
| Потребляемая мощность | при движении | 2,5 Вт |
| в покое | 0,7 Вт | |
| Крутящий момент | 4 Нм | |
| Угол поворота | 0°…90° | |
| Время поворота | 70-100 сек. | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 45 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 0,6 кг | |
Принцип действия
При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет своё положение. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6…16 мм или квадратного сечения 5…12 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Сигнализация положений
Промежуточное положение определяется по механическому указателю.
Чертёж размеров и схема подключения
Аналоги
AIRS LM230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LM230A, BVM LM230-4, Nanotek LM230B.
