Электроприводы AIRS BF230A специально разработаны для оперативного управления клапанами безопасности различных размеров по противопожарной защите. В случае необходимости электропривод возвращается в исходное положение под действием возвратной пружины при отключении электропитания либо при срабатывании термодатчика.

Спецпредложение

Для получения скидки, заполните контактную форму

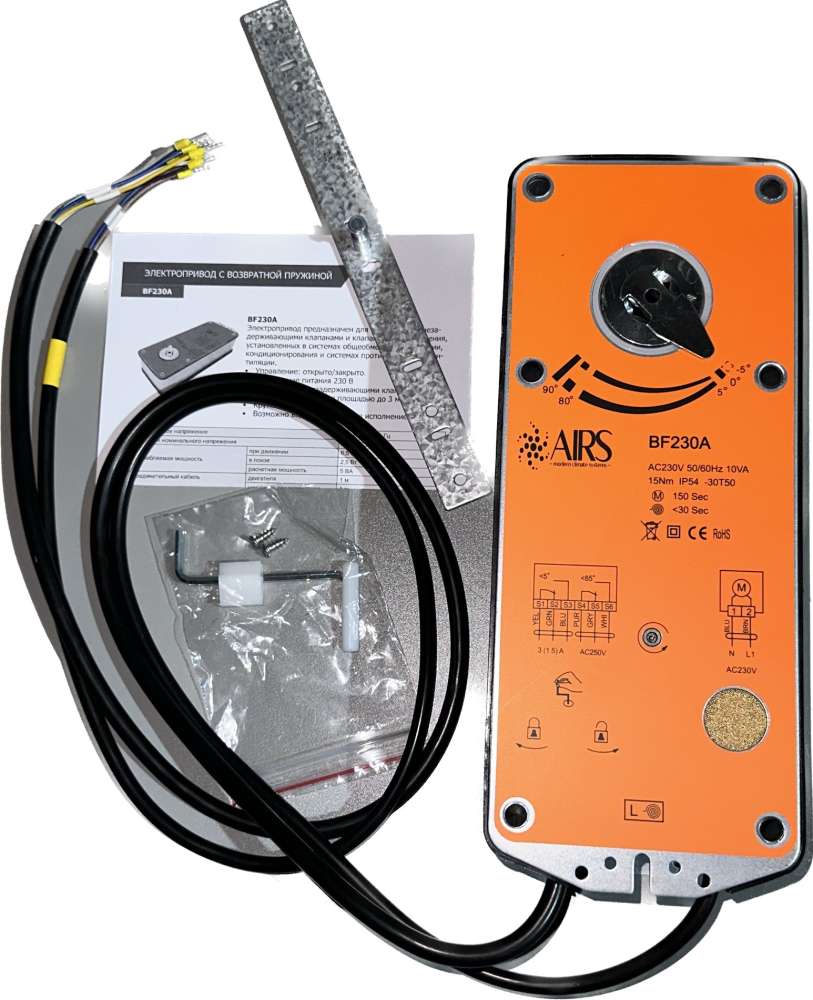

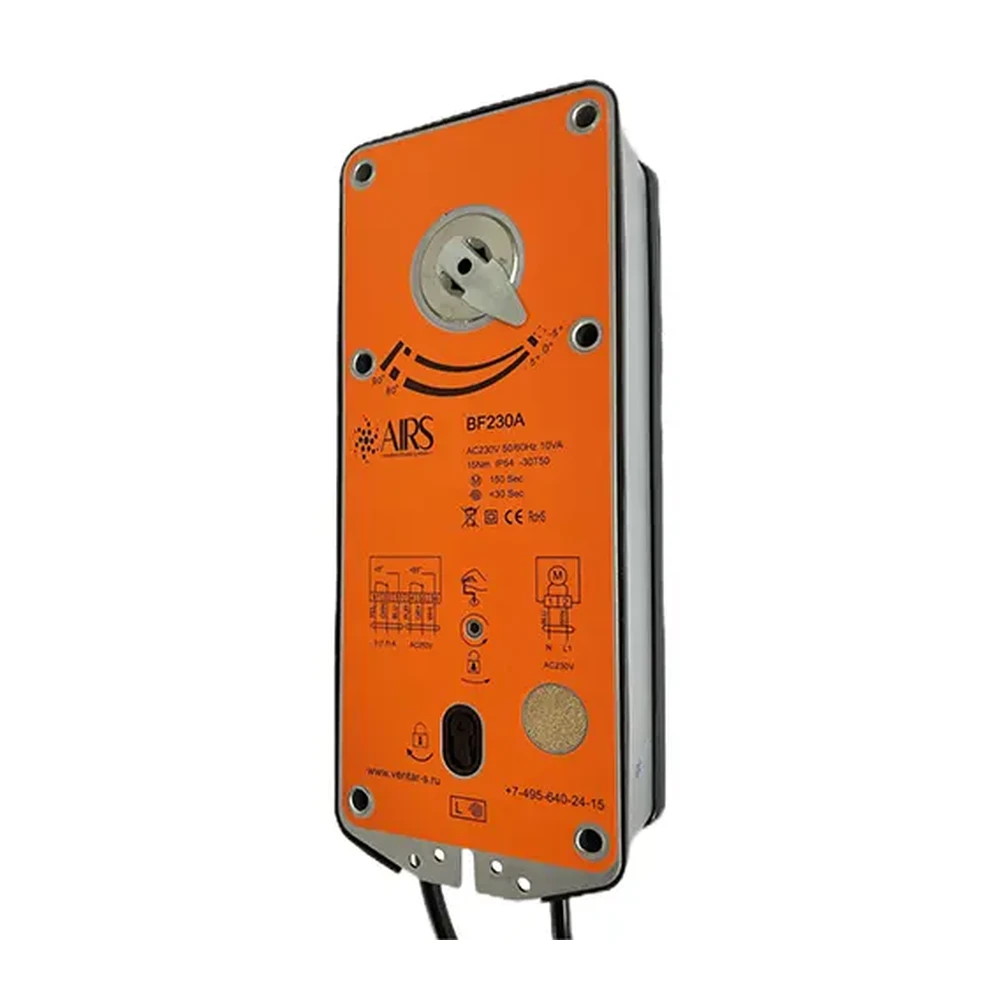

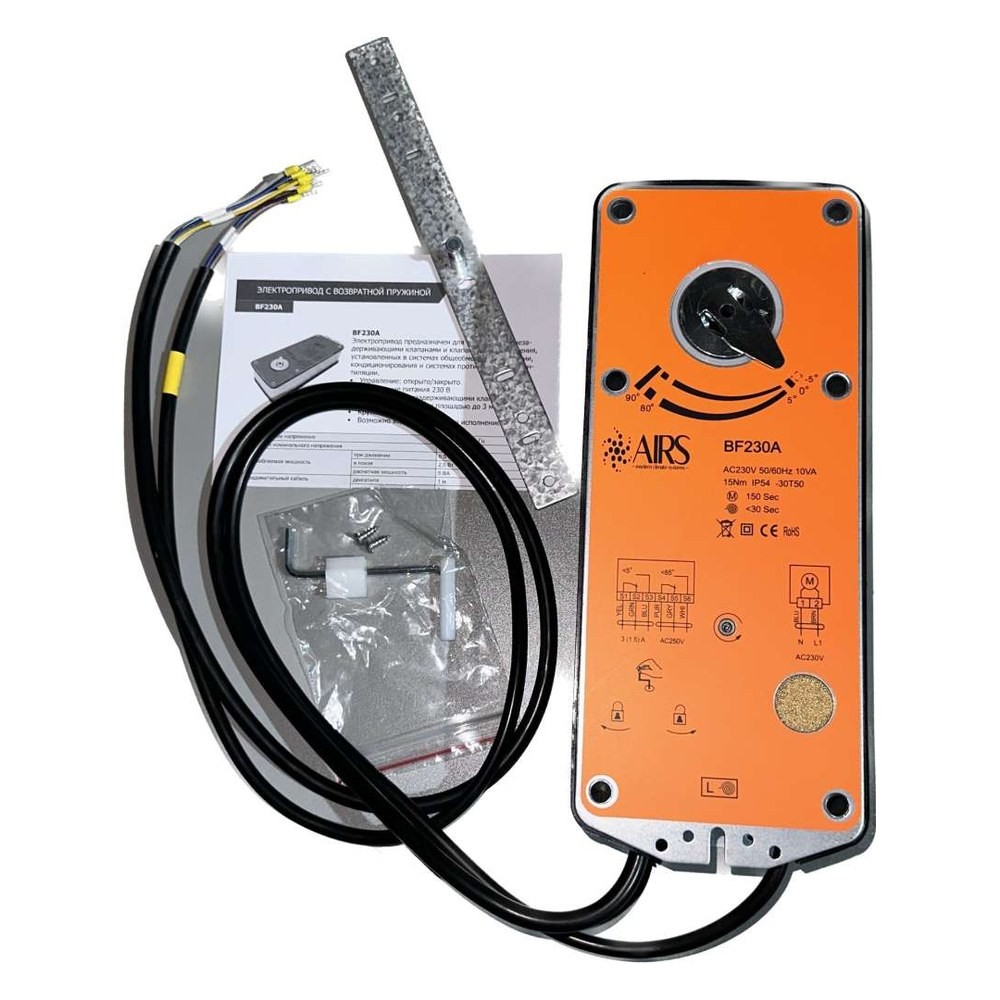

Электропривод AIRS BF230A

Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах вентиляции и кондиционирования и системах противопожарной вентиляции.

  • Электропривод с возвратной пружиной.
  • Напряжение питания 230 В
  • Управление огнезадерживающими клапанами площадью до 3 м²
  • Крутящий момент 15 Нм
  • Возможно взрывозащищенное исполнение
  • 2-х позиционное управление

Принцип действия

При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.



Характеристики

Управление Открытие/закрытие
Напряжение 24 В AC/DC 230 В AC

Крутящий момент
15 Нм
Площадь заслонки
< 3,0 м2*

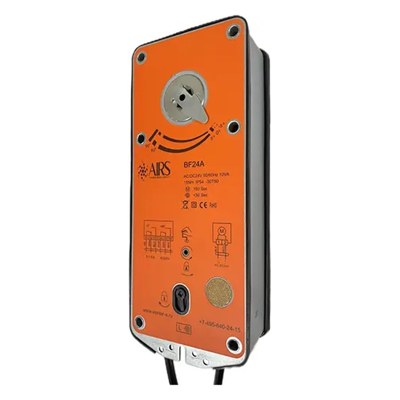

BF24A BF230A
Термоэлекрический
выключатель

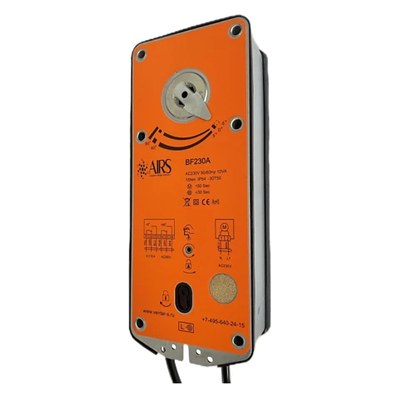

BF24A-T BF230A-T
Время срабатывания –
двигатель/возвратная пружина
150 с/< 30 с
Частота 50/60 Гц (AC)
Потребляемая мощность
– во время работы 6,5 Вт 6,5 Вт
– в состоянии покоя 2,5 Вт 2,5 Вт
– расчетная 10,0 ВА 10,0 ВА
Угол поворота -5°~90º
– настройка
Направление вращения определяется стороной монтажа привода L/R (лев./прав.)
Уровень шума – двигатель < 50 дБ(А)/< 62 дБ(А)
Тип плавного сигнала обратной связи
Электрическое подключение подсоедиенный кабель 1м
Вспомогательные переключатели 2х SPDT**; 3 (1,5) А, 230 В
Степень защиты IP54
Класс защиты III низкое
напряжение
II
Влажность окружающей среды 95 % RH, без образования конденсата
Температура окружающей среды -30~+50 ºC
Температура хранения -40~+70 ºC
Срок службы 60 000 циклов работы
Механическое подключение
– квадратных штоков 12х12 мм
Ручное управление рукояткой
Соответствие стандартам ISO, CE, EAC
* Максимальная площадь заслонки рассчитана ориентировочно на оптимальных условиях (без влияния воздушного потока, дифференциального давления и т. д.).
** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.
