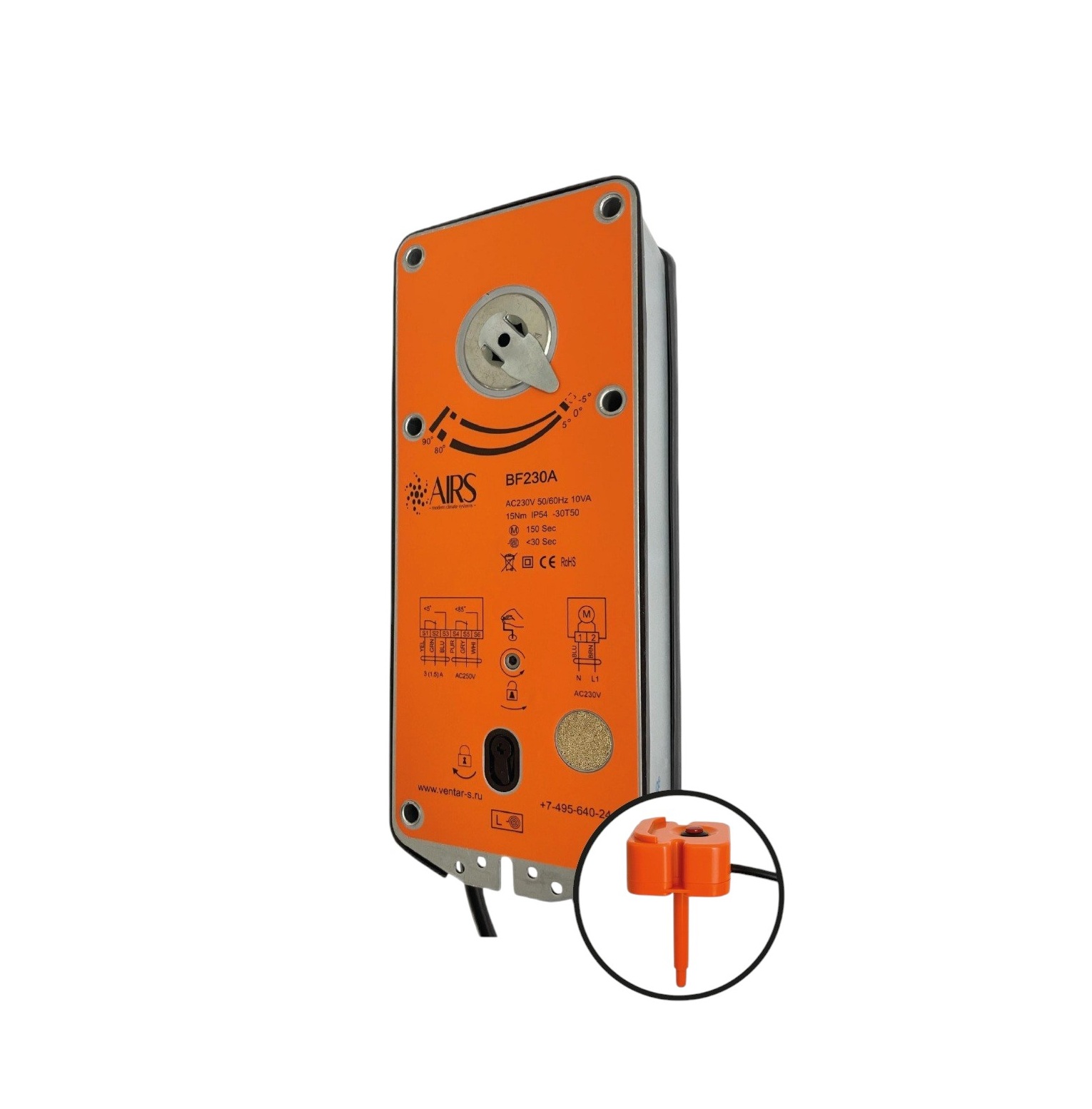

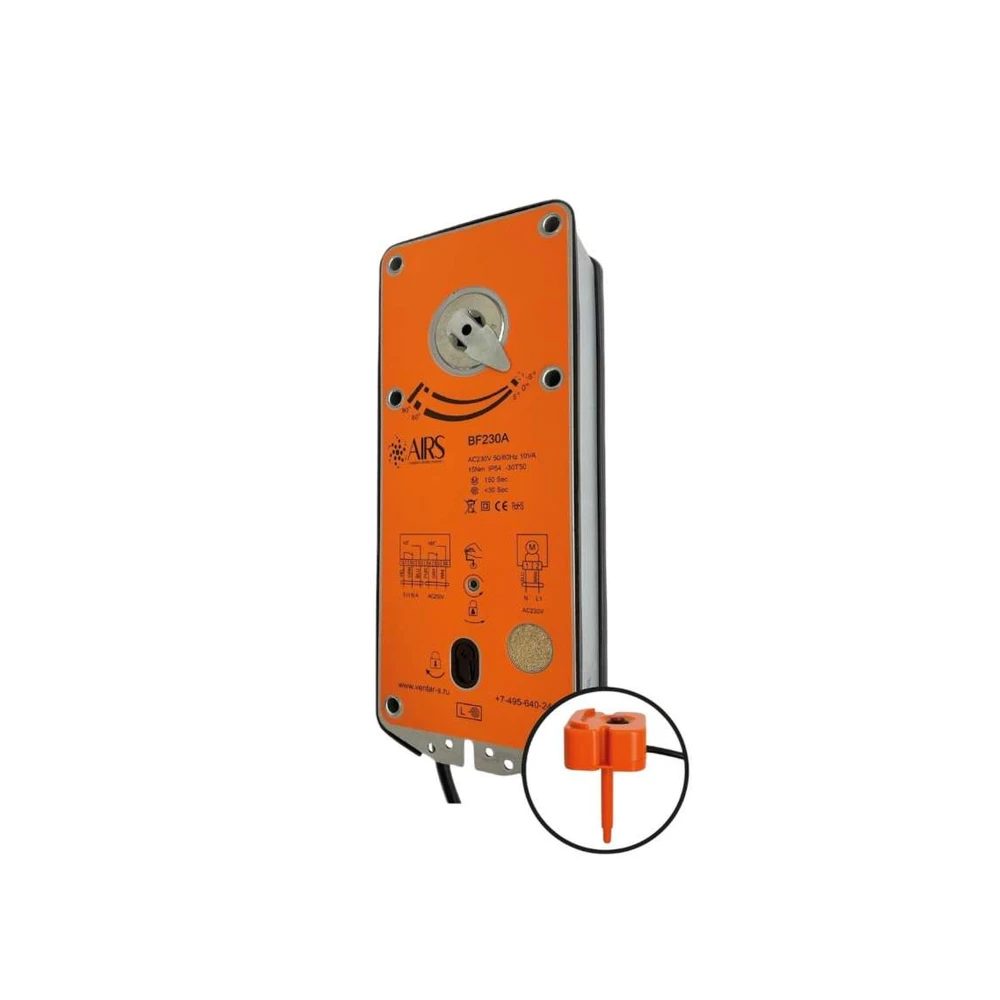

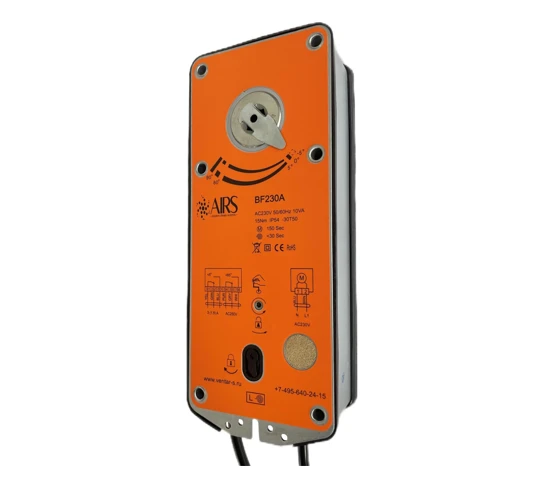

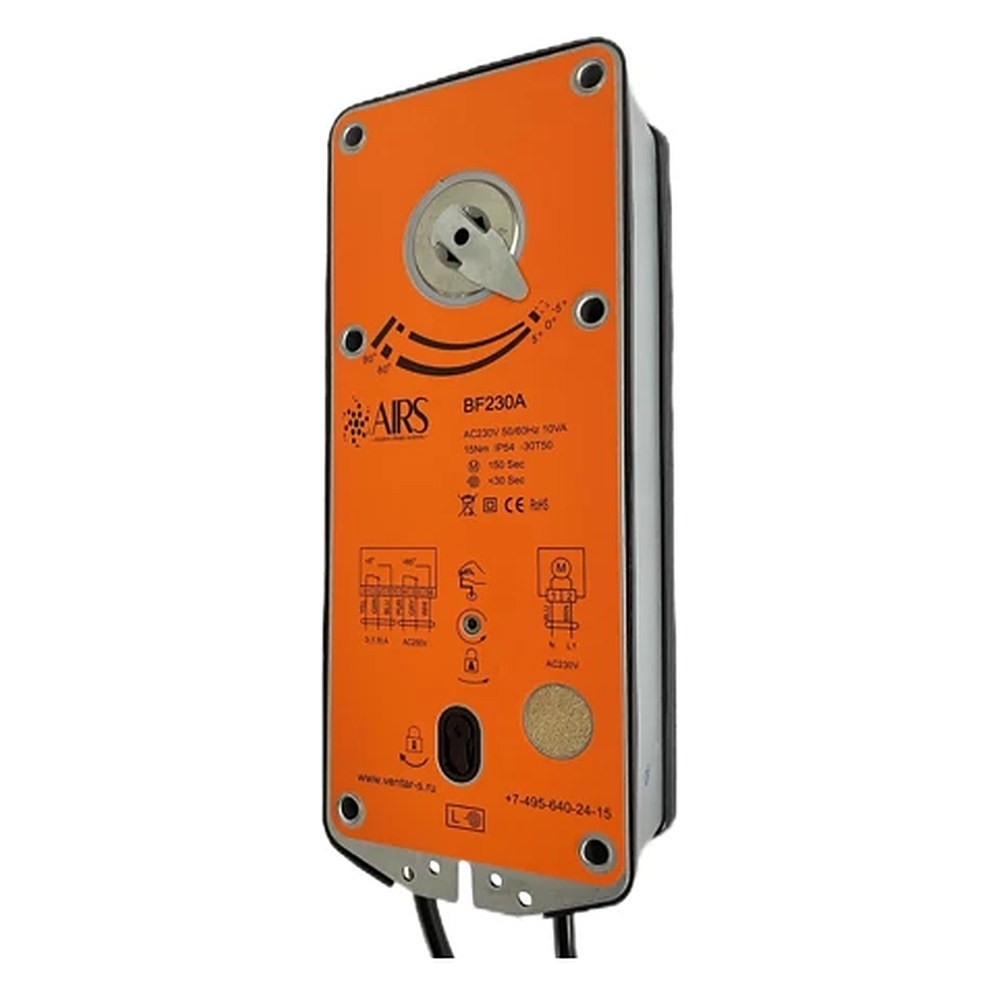

Электропривод AIRS BF230A-T
Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах вентиляции и кондиционирования и системах противопожарной вентиляции.
- Электропривод с возвратной пружиной.
- Напряжение питания 230 В
- Управление огнезадерживающими клапанами площадью до 3 м²
- Крутящий момент 15 Нм
- Возможно взрывозащищенное исполнение
- 2-х позиционное управление

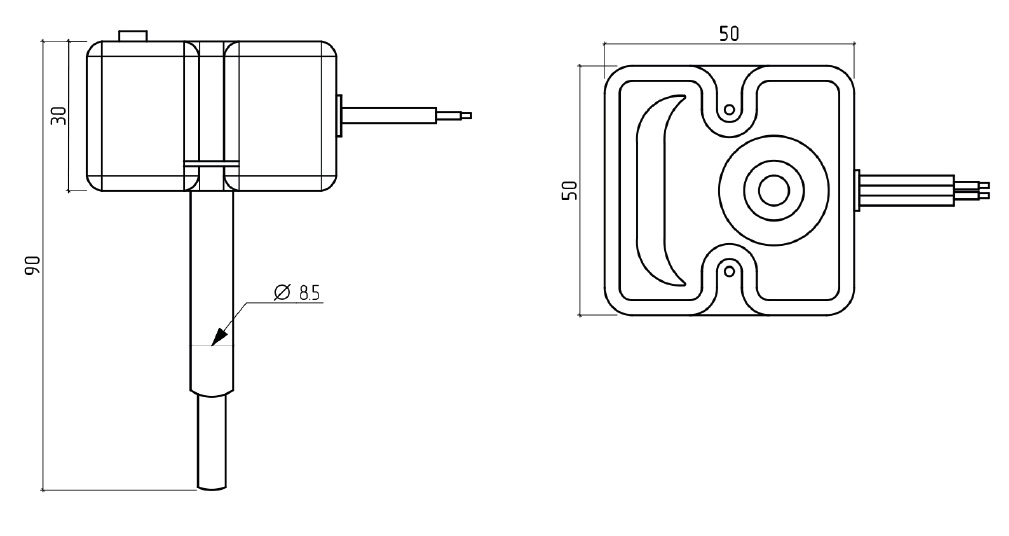

- Наличие термодатчика
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

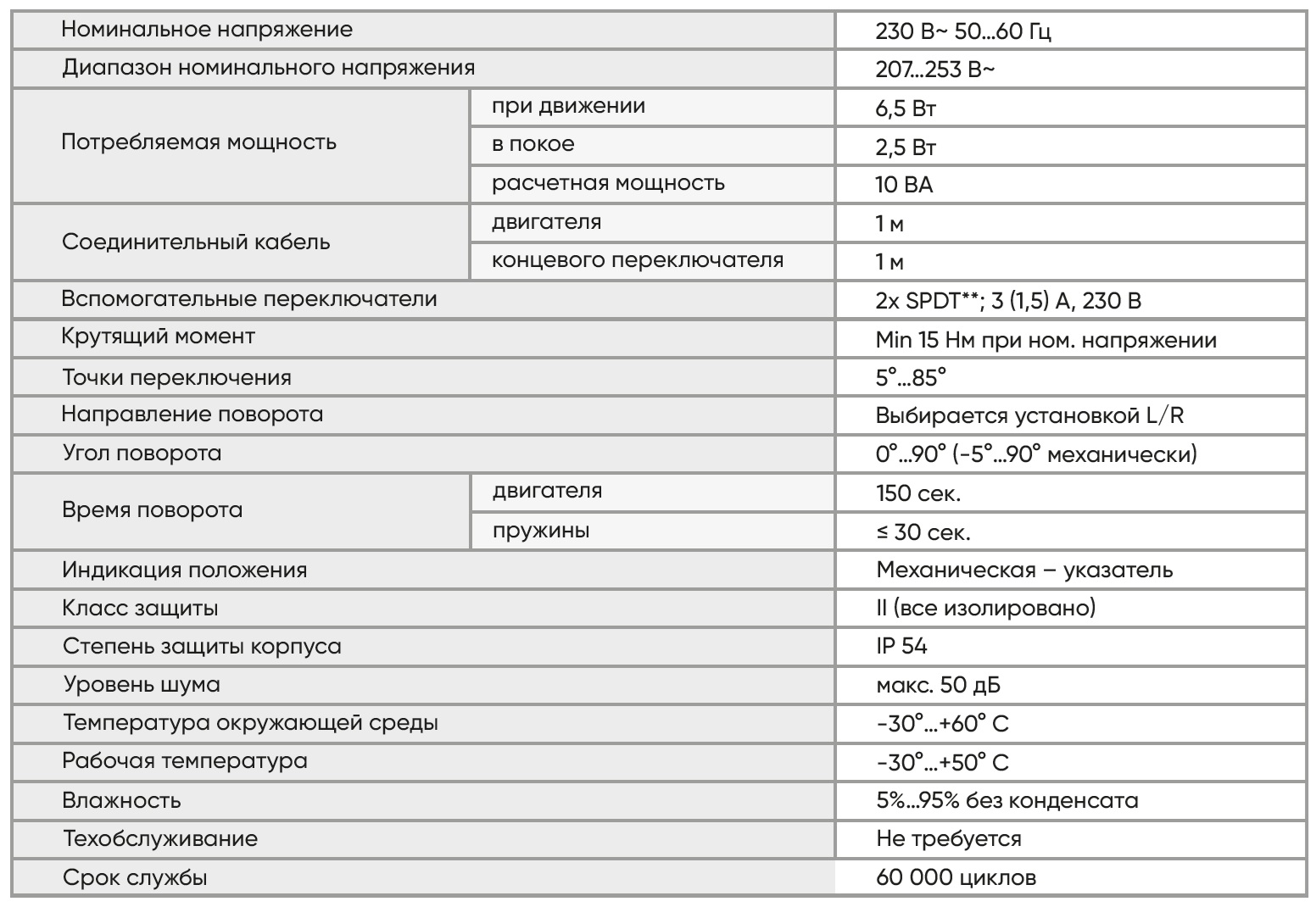

Характеристики
| Управление | Открытие/закрытие | ||||
| Напряжение | 24 В AC/DC | 230 В AC | |||
Крутящий момент
|
BF24A | BF230A | |||
| Термоэлекрический выключатель |
BF24A-T | BF230A-T | |||
| Время срабатывания – двигатель/возвратная пружина |
150 с/< 30 с | ||||
| Частота | 50/60 Гц (AC) | ||||
| Потребляемая мощность | |||||
| – во время работы | 6,5 Вт | 6,5 Вт | |||
| – в состоянии покоя | 2,5 Вт | 2,5 Вт | |||
| – расчетная | 10,0 ВА | 10,0 ВА | |||
| Угол поворота | -5°~90º | ||||
| – настройка | – | ||||
| Направление вращения | определяется стороной монтажа привода L/R (лев./прав.) | ||||
| Уровень шума – двигатель | < 50 дБ(А)/< 62 дБ(А) | ||||
| Тип плавного сигнала обратной связи | – | ||||
| Электрическое подключение | подсоедиенный кабель 1м | ||||
| Вспомогательные переключатели | 2х SPDT**; 3 (1,5) А, 230 В | ||||
| Степень защиты | IP54 | ||||
| Класс защиты | III низкое напряжение |
II | |||
| Влажность окружающей среды | 95 % RH, без образования конденсата | ||||
| Температура окружающей среды | -30~+50 ºC | ||||
| Температура хранения | -40~+70 ºC | ||||
| Срок службы | 60 000 циклов работы | ||||
| Механическое подключение | |||||
| – квадратных штоков | 12х12 мм | ||||
| Ручное управление | рукояткой | ||||
| Соответствие стандартам | ISO, CE, EAC | ||||
| * Максимальная площадь заслонки рассчитана ориентировочно на оптимальных условиях (без влияния воздушного потока, дифференциального давления и т. д.). | |||||
| ** SPDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов. | |||||

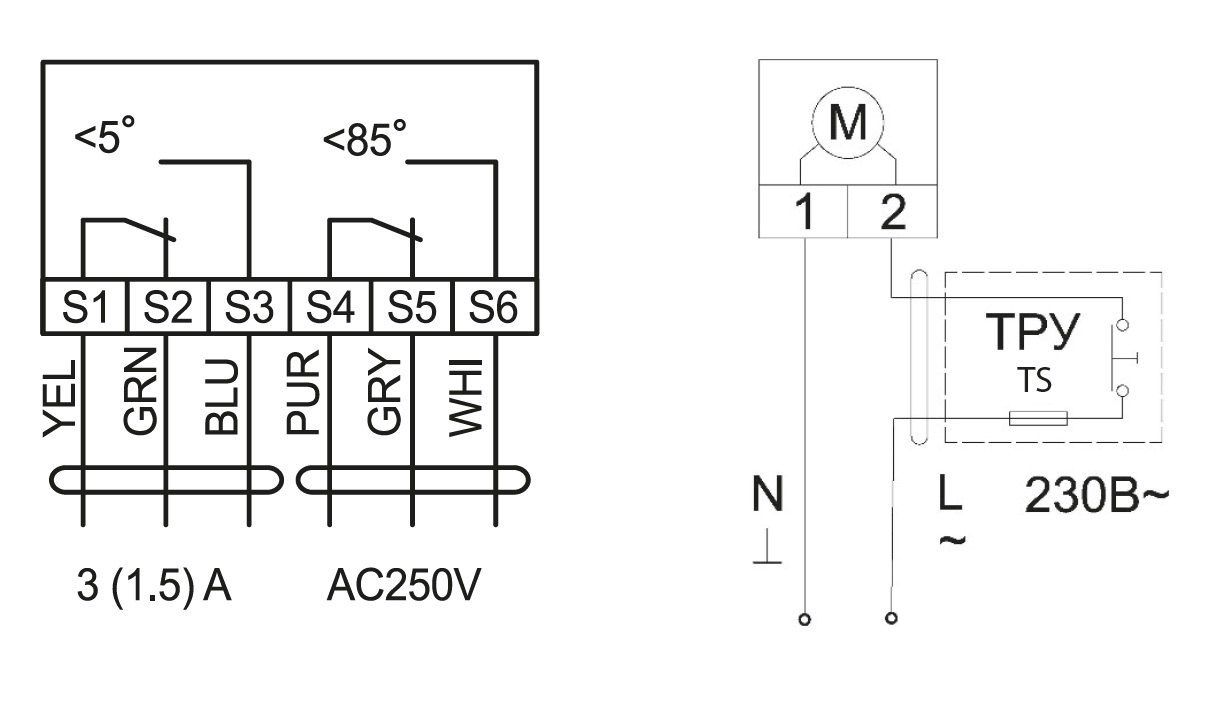

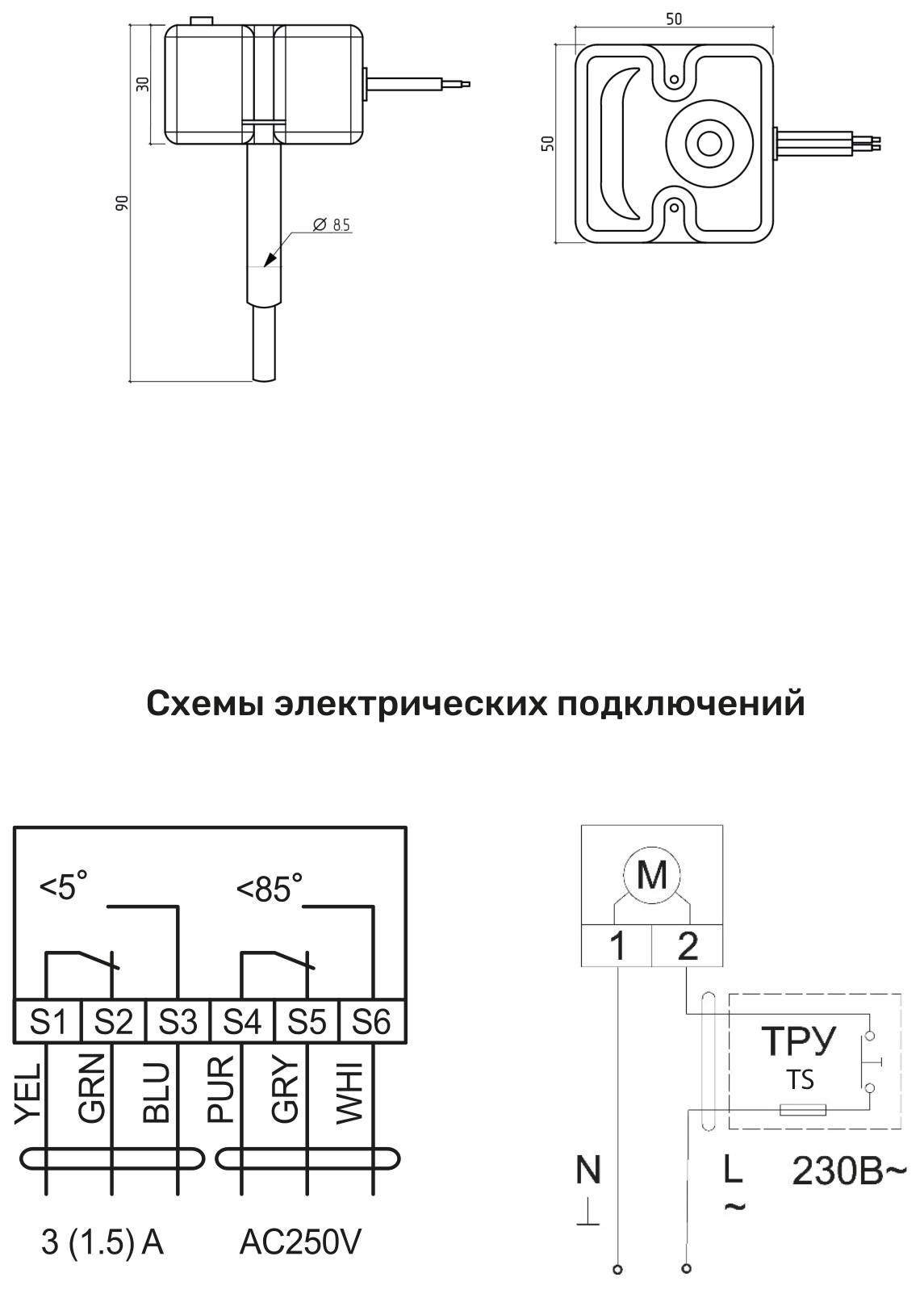

Схемы
