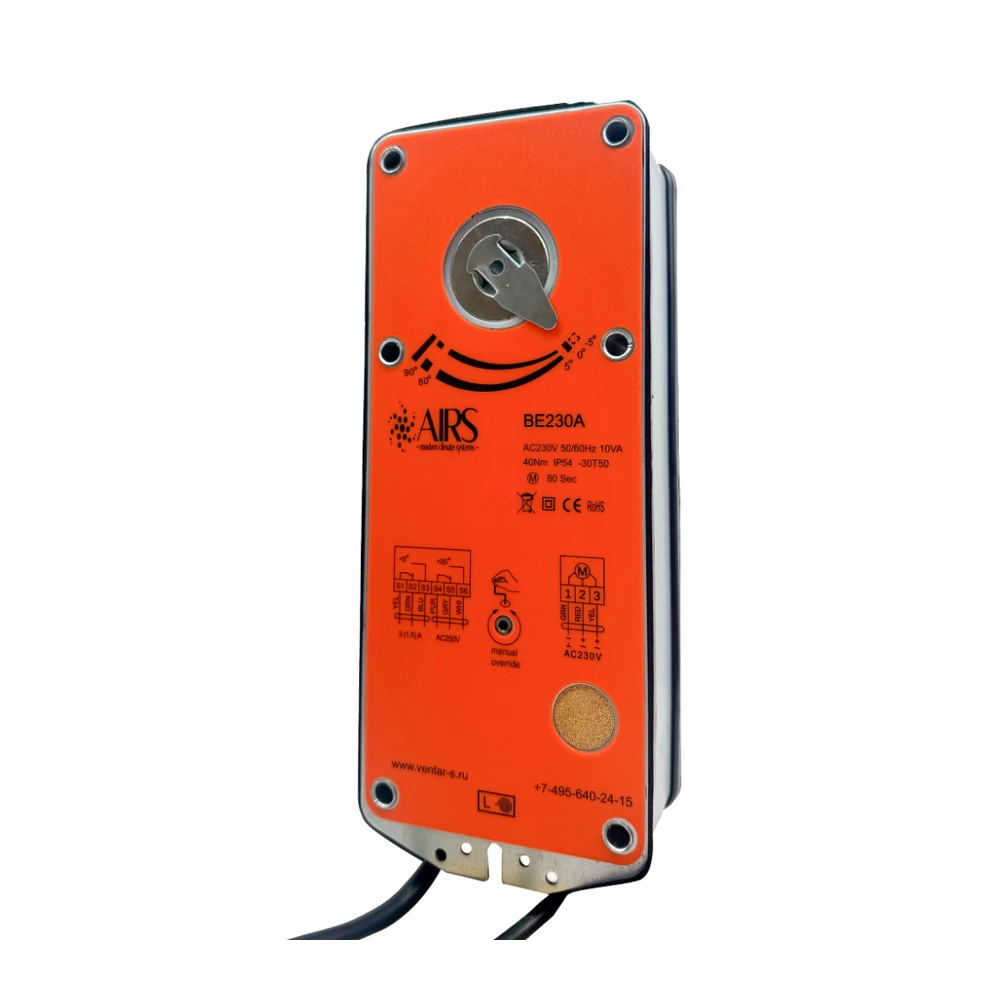

Электропривод AIRS BE230A
⚙️ Подбор и заказ
Характеристики
Описание
Описание
Электропривод предназначен для управления огнезадерживающими клапанами и клапанами дымоудаления, установленных в системах общеобменной вентиляции, кондиционирования и системах противопожарной вентиляции.
- Управление: открыто/закрыто
- Напряжение питания 230 В
- Управление огнезадерживающими клапанами и клапанами дымоудаления площадью до 8 м²
- Крутящий момент 40 Нм
- Возможно взрывозащищенное исполнение
Характеристики
| Номинальное напряжение | 230 В~ 50…60 Гц | |
| Диапазон номинального напряжения | 207…253 В~ | |
| Потребляемая мощность | при движении | 7 Вт |
| в покое | 4 Вт | |
| расчетная мощность | 10 ВА | |
| Соединительный кабель | двигателя | 1 м; 3 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² | |
| Вспомогательные переключатели | 3(1.5) А, АС 250 В | |
| Крутящий момент двигателя | Min 5 Нм при ном. напряжении | |
| Точки переключения | 5°…80° | |
| Угол поворота | 0°…90° (-5°…90° механически) | |
| Время поворота | 80 сек. | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 50 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 2.3 кг | |
Принцип действия
При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет своё положение.
Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ⌀6 мм к корпусу клапана.
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80°. Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.

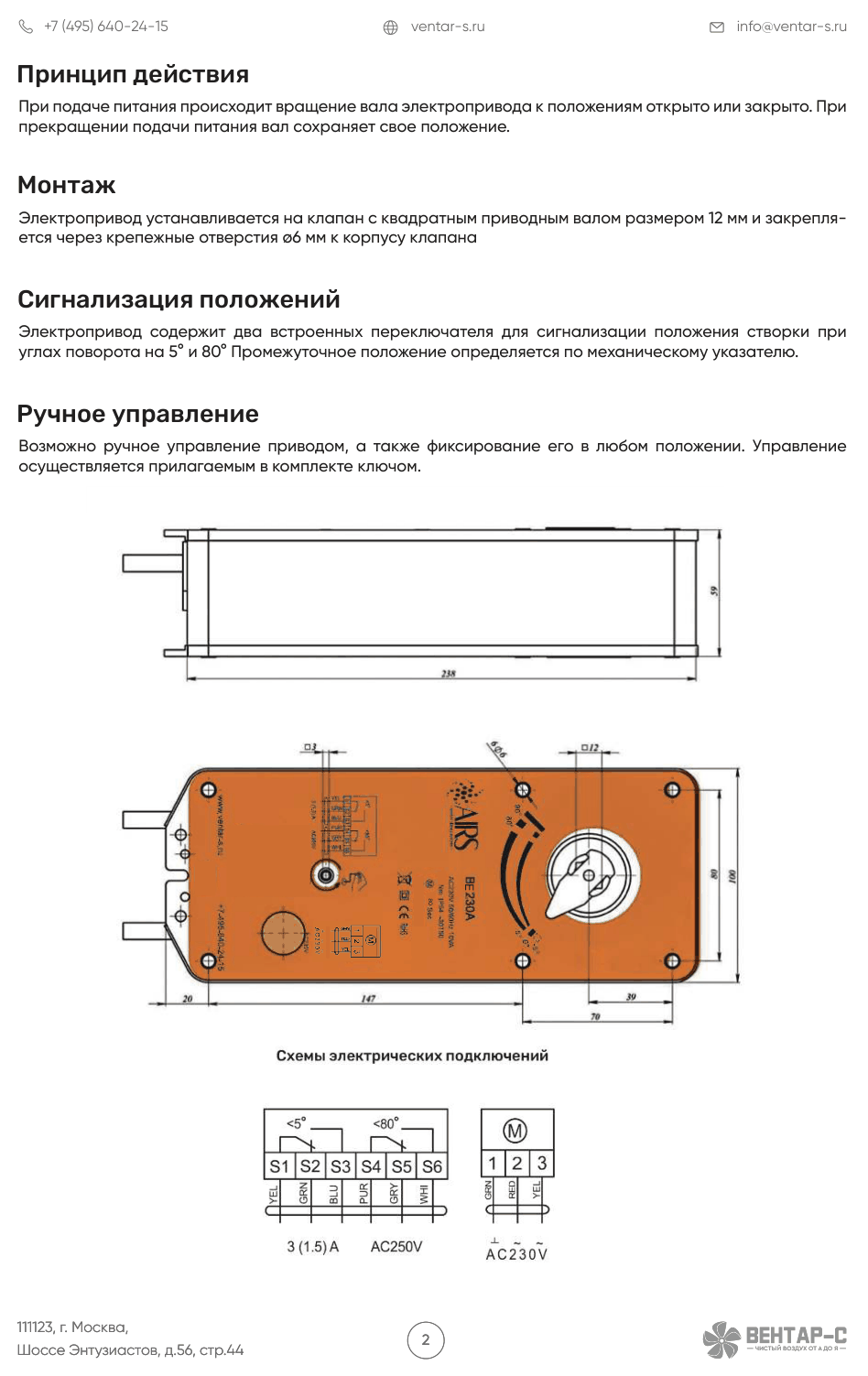

Чертёж размеров и схема подключения
Аналоги
AIRS BE230A изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo BE230, Nanotek BE230B.
