Описание

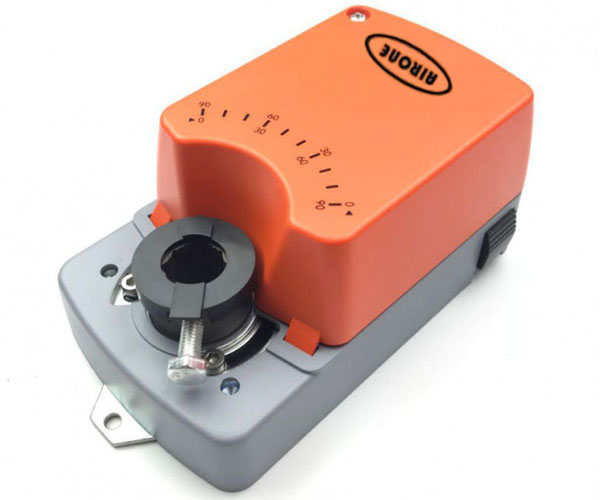

Электроприводы AIRONE VA04N24S на 24В и крутящим моментом двигателя и пружины в 5Нм предназначены для управления воздушными клапанами и заслонками систем вентиляции.
Привод VA04N24S без пружинного возврата, управление заслонкой осуществляется с помощью электродвигателя. Максимальный размер заслонки клапана до 0.8 м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).
Особенности VA04N24S
- Крутящий момент – 4 Нм
- Номинальное напряжение – 24 B
- Управление: 2-x/3-x позиционное
- Винтовое клеммное соединение
- Возможность выбрать угол поворота
- Вспомогательные переключатели: 1SPDT
- Вес: 0,74 кг
Технические характеристики
| Модель | VA04N24S |
| Крутящий момент | 4 Нм |
| Площадь заслонки | 0.8 м² |
| Механическое подключение | круг. шток 10…16 мм / кв. шток от 9×9 до 12×12 мм |
| Напряжение | 24 B AC/DC |
| Время срабатывания | 35-60 c |
| Частота | 50/60 Гц |
| Управление | 2-x/3-x позиционное |
| Мощность – во время вращения – в состоянии покоя – расчетная |
3.0 Вт 0.5 Вт 3.0 ВА |
| Подсоединенный кабель | 1 м |
| Вспомогательные переключатели номинальности | нет |
| Класс защиты | III |
| Угол поворота -настройка |
0~90° ограничение 0°- 30° и 60°- 90° (плавно) |
| Направление вращения | выбор направления вращения переключателем на корпусе |
| Срок службы | 60 000 вращений |
| Уровень звука | макс. 40 дБ(А) |
| Сигнал обратной связи | нет |
| Вспомогательные переключатели | 3 (1,5) A, 230 В |
| Защита | IP54 |
| Температура окружающей среды | -20°…+50°C |
| Температура хранения | -30°…+60°C |
| Влажность окружающей среды | 5…95% RH без конденсации |
| Ручное управление | Вывод из зацепления с помощью кнопки на корпусе |
| Сертификация | ISO, CE, EAC |
Важно!
– Площадь заслонки указана ориентировочно. Для правильного выбора электропривода нужно учитывать данные производителя заслонки (размеры, исполнение), влияния воздушного потока, условия монтажа.
– PDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.
