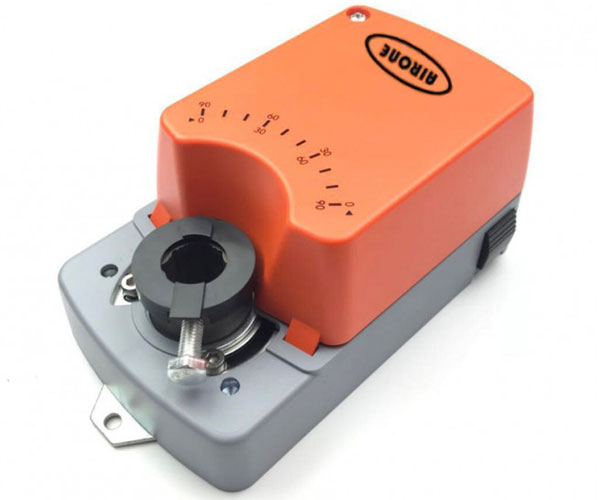

Электропривод AIRONE VA04N220PIS без возв. пружины

Для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха.

Спецпредложение

Для получения скидки, заполните контактную форму

Описание

Электроприводы AIRONE VA04N220PIS на 230В и крутящим моментом двигателя и пружины в 5Нм предназначены для управления воздушными клапанами и заслонками систем вентиляции.

Привод VA04N220PIS без пружинного возврата, управление заслонкой осуществляется с помощью электродвигателя. Максимальный размер заслонки клапана до 0.8 м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия).

Особенности VA04N220PIS

  • Крутящий момент – 4 Нм
  • Номинальное напряжение – 230 B AC
  • Управление: Пропорциональное
  • Винтовое клеммное соединение
  • Возможность выбрать угол поворота
  • Вспомогательные переключатели: 1SPDT
  • Вес: 0,77 кг

Технические характеристики

Модель VA04N220PIS
Крутящий момент 4 Нм
Площадь заслонки 0.8 м²
Механическое подключение круг. шток 10…16 мм / кв. шток от 9×9 до 12×12 мм
Напряжение 230 B AC
Время срабатывания 35-60 c
Частота 50/60 Гц
Управление 0(2)-10 В/0(4)-20 мА
Мощность
– во время вращения
– в состоянии покоя
– расчетная
3.0 Вт
0.7 Вт
3.0 ВА
Подсоединенный кабель 1 м
Вспомогательные переключатели номинальности нет
Класс защиты II
Угол поворота
-настройка
0~90°
ограничение 0°- 30° и 60°- 90° (плавно)
Направление вращения выбор направления вращения переключателем на корпусе
Срок службы 60 000 вращений
Уровень звука макс. 40 дБ(А)
Сигнал обратной связи 0(2)-10В/0(4)-20 мА
Вспомогательные переключатели 3 (1,5) A, 230 В
Защита IP54
Температура окружающей среды -20°…+50°C
Температура хранения -30°…+60°C
Влажность окружающей среды 5…95% RH без конденсации
Ручное управление Вывод из зацепления с помощью кнопки на корпусе
Сертификация ISO, CE, EAC

Важно!
– Площадь заслонки указана ориентировочно. Для правильного выбора электропривода нужно учитывать данные производителя заслонки (размеры, исполнение), влияния воздушного потока, условия монтажа.
– PDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.
