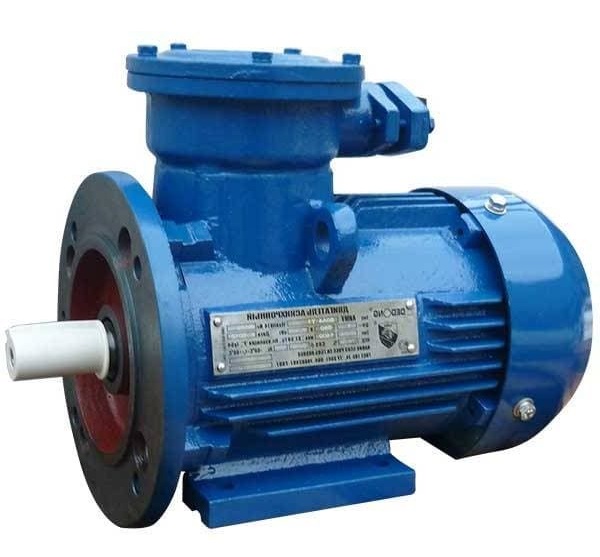

Электродвигатели серии АИМУ 355

Электродвигатели АИМУ предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок.

Артикул: АИМУ 355 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Общие сведения

Электродвигатели АИМУ имеют маркировку взрывозащиты 1 Ex d IIB T4 (ВОВ 63-180 мм.),
1Ex d IIB T4 Gb (ВОВ 200-355 мм.) и предназначены для эксплуатации во взрывоопасных
зонах помещений и наружных установок, в которых могут образовываться взрывоопасные
смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам
самовоспламенения Т1, Т2, ТЗ и Т4.

Двигатели изготавливают в соответствии с требованиями:

  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУ 355

Тип двигателя АИМУ 355 S2
Мощность, кВт 250
Синхронная частота вращения, (мин-1) 3000
Ток, А при 380В, 380/660В 431/248,8
КПД, % 96
Коэффициент мощности 0,93
Скольжение, ном., % 0,66
Кратность начального пускового тока 6,8
Кратность начального пускового момента 1,6
Кратность максимального момента 2
Момент инерции ротора, H*м2 (кгс*м2) 3,05
Тип двигателя АИМУ 355 M2
Мощность, кВт 315
Синхронная частота вращения, (мин-1) 3000
Ток, А при 380В, 380/660В 533/307,7
КПД, % 96
Коэффициент мощности 0,93
Скольжение, ном., % 0,66
Кратность начального пускового тока 7,4
Кратность начального пускового момента 1,6
Кратность максимального момента 2
Момент инерции ротора, H*м2 (кгс*м2) 3,60
Тип двигателя АИМУ 355 S4
Мощность, кВт 250
Синхронная частота вращения, (мин-1) 1500
Ток, А при 380В, 380/660В 439,5/253,7
КПД, % 95,3
Коэффициент мощности 0,89
Скольжение, ном., % 1,33
Кратность начального пускового тока 6,2
Кратность начального пускового момента 2,1
Кратность максимального момента 2,2
Момент инерции ротора, H*м2 (кгс*м2) 6,77
Тип двигателя АИМУ 355 M4
Мощность, кВт 315
Синхронная частота вращения, (мин-1) 1500
Ток, А при 380В, 380/660В 550,3/317,7
КПД, % 95,6
Коэффициент мощности 0,89
Скольжение, ном., % 1,33
Кратность начального пускового тока 6,5
Кратность начального пускового момента 2,1
Кратность максимального момента 2,2
Момент инерции ротора, H*м2 (кгс*м2) 8,20
Тип двигателя АИМУ 355 S6
Мощность, кВт 160
Синхронная частота вращения, (мин-1) 1000
Ток, А при 380В, 380/660В 292,3/168,8
КПД, % 95,1
Коэффициент мощности 0,89
Скольжение, ном., % 1
Кратность начального пускового тока 7,5
Кратность начального пускового момента 1,9
Кратность максимального момента 2
Момент инерции ротора, H*м2 (кгс*м2) 7,80
Тип двигателя АИМУ 355 M6
Мощность, кВт 200
Синхронная частота вращения, (мин-1) 1000
Ток, А при 380В, 380/660В 364,6/210,5
КПД, % 95,5
Коэффициент мощности 0,9
Скольжение, ном., % 1
Кратность начального пускового тока 7,1
Кратность начального пускового момента 1,9
Кратность максимального момента 2
Момент инерции ротора, H*м2 (кгс*м2) 9,10
Тип двигателя АИМУ 355 S8
Мощность, кВт 132
Синхронная частота вращения, (мин-1) 750
Ток, А при 380В, 380/660В 261/150,7
КПД, % 94,7
Коэффициент мощности 0,83
Скольжение, ном., % 1,33
Кратность начального пускового тока 6,5
Кратность начального пускового момента 1,8
Кратность максимального момента 2
Момент инерции ротора, H*м2 (кгс*м2) 10,55
Тип двигателя АИМУ 355 M8
Мощность, кВт 160
Синхронная частота вращения, (мин-1) 750
Ток, А при 380В, 380/660В 314,7/181,7
КПД, % 95,5
Коэффициент мощности 0,85
Скольжение, ном., % 1,33
Кратность начального пускового тока 6,6
Кратность начального пускового момента 1,8
Кратность максимального момента 2
Момент инерции ротора, H*м2 (кгс*м2) 11,73
