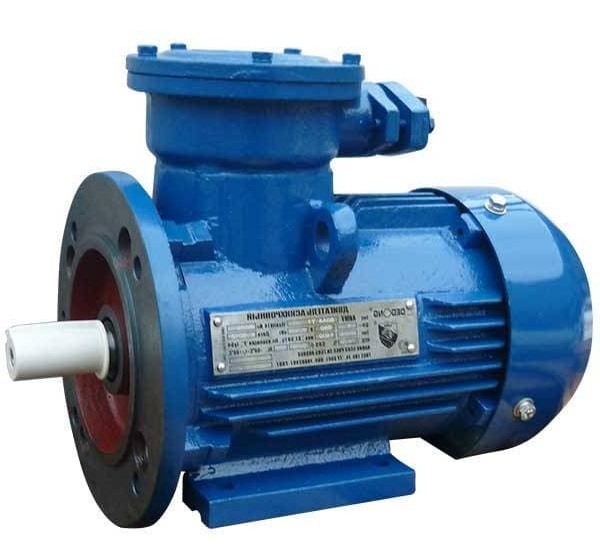

Электродвигатели серии АИМУ 250

Электродвигатели АИМУ предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок.

Артикул: АИМУ 250 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Общие сведения

Электродвигатели АИМУ имеют маркировку взрывозащиты 1 Ex d IIB T4 (ВОВ 63-180 мм.),
1Ex d IIB T4 Gb (ВОВ 200-355 мм.) и предназначены для эксплуатации во взрывоопасных
зонах помещений и наружных установок, в которых могут образовываться взрывоопасные
смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам
самовоспламенения Т1, Т2, ТЗ и Т4.

Двигатели изготавливают в соответствии с требованиями:

  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУ 250

Тип двигателя АИМУ 250 S2
Мощность, кВт 75
Синхронная частота вращения, (мин-1) 3000
Ток, А при 380В, 380/660В 136,8/79
КПД, % 93
Коэффициент мощности 0,9
Скольжение, ном., % 1
Кратность начального пускового тока 7,5
Кратность начального пускового момента 2
Кратность максимального момента 2,3
Момент инерции ротора, H*м2 (кгс*м2) 0,45600
Тип двигателя АИМУ 250 M2
Мощность, кВт 90
Синхронная частота вращения, (мин-1) 3000
Ток, А при 380В, 380/660В 160,7/92,8
КПД, % 93,8
Коэффициент мощности 0,91
Скольжение, ном., % 1,16
Кратность начального пускового тока 7,5
Кратность начального пускового момента 2
Кратность максимального момента 2,3
Момент инерции ротора, H*м2 (кгс*м2) 0,67700
Тип двигателя АИМУ 250 S4
Мощность, кВт 75
Синхронная частота вращения, (мин-1) 1500
Ток, А при 380В, 380/660В 139,6/80,6
КПД, % 93,8
Коэффициент мощности 0,87
Скольжение, ном., % 1,66
Кратность начального пускового тока 7,2
Кратность начального пускового момента 2,2
Кратность максимального момента 2,3
Момент инерции ротора, H*м2 (кгс*м2) 1,10000
Тип двигателя АИМУ 250 M4
Мощность, кВт 90
Синхронная частота вращения, (мин-1) 1500
Ток, А при 380В, 380/660В 165,6/95,6
КПД, % 93
Коэффициент мощности 0,87
Скольжение, ном., % 1,33
Кратность начального пускового тока 7,2
Кратность начального пускового момента 2,2
Кратность максимального момента 2,3
Момент инерции ротора, H*м2 (кгс*м2) 1,54
Тип двигателя АИМУ 250 S6
Мощность, кВт 45
Синхронная частота вращения, (мин-1) 1000
Ток, А при 380В, 380/660В 84/48,5
КПД, % 92
Коэффициент мощности 0,86
Скольжение, ном., % 2
Кратность начального пускового тока 7
Кратность начального пускового момента 2,1
Кратность максимального момента 2,1
Момент инерции ротора, H*м2 (кгс*м2) 1,71
Тип двигателя АИМУ 250 M6
Мощность, кВт 55
Синхронная частота вращения, (мин-1) 1000
Ток, А при 380В, 380/660В 104,7/60,5
КПД, % 92,8
Коэффициент мощности 0,86
Скольжение, ном., % 2
Кратность начального пускового тока 7
Кратность начального пускового момента 2,1
Кратность максимального момента 2,1
Момент инерции ротора, H*м2 (кгс*м2) 2,15
Тип двигателя АИМУ 250 S8
Мощность, кВт 37
Синхронная частота вращения, (мин-1) 750
Ток, А при 380В, 380/660В 77,8/44,9
КПД, % 91,5
Коэффициент мощности 0,79
Скольжение, ном., % 2,66
Кратность начального пускового тока 6,6
Кратность начального пускового момента 1,9
Кратность максимального момента 2
Момент инерции ротора, H*м2 (кгс*м2) 1,71
Тип двигателя АИМУ 250 M8
Мощность, кВт 45
Синхронная частота вращения, (мин-1) 750
Ток, А при 380В, 380/660В 93,9/54,2
КПД, % 91
Коэффициент мощности 0,8
Скольжение, ном., % 2
Кратность начального пускового тока 6,6
Кратность начального пускового момента 1,9
Кратность максимального момента 2
Момент инерции ротора, H*м2 (кгс*м2) 2,15
